首页  >  产品百科  >  OPA2541BM

OPA2541BM

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 40mA(x2 Channels) 8V/μs 1.6MHz 关闭 7A 2 2 ±40V 1mV 15pA General Purpose TO-3-8 通孔安装
供应商型号: OPA2541BM
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 OPA2541BM

OPA2541BM概述


    产品简介


    OPA2541 双高功率运算放大器 是一款能够在高达 ±40V 电源电压下工作的双通道运算放大器,具备持续输出电流达 5A 的能力。其采用单封装内包含两个单片功率放大器的设计,提供了无与伦比的功能密度。这款放大器适用于电机驱动、伺服放大器、同步/解析器激励、音圈驱动等多种应用场合。

    技术参数


    电气特性
    - 输入偏置电压(VOS): ±2 至 ±10 mV(典型值)
    - 输入失调电流(IOS): ±5 至 ±30 pA(典型值)
    - 开环增益(10Hz 时): 90 dB(典型值)
    - 增益带宽积(GBP): 1.6 MHz(典型值)
    - 输出电流(持续):
    - +25°C 下:5 A
    - +85°C 下:4 A
    - +125°C(仅 SM 级): 3 A
    - 斜率速率: 6 V/µs(典型值)
    - 热阻(Junction-to-Case, θJC):
    - AC 输出 f > 60Hz:0.8 - 1.0 °C/W
    - DC 输出:0.9 - 1.2 °C/W
    工作环境
    - 温度范围:
    - 商业级(AM, BM): -25°C 至 +85°C
    - 军用级(SM): -55°C 至 +125°C

    产品特点和优势


    OPA2541 运算放大器的主要特点是:
    - 高输出电流能力:最高可达 5A 持续输出,适用于大功率应用。
    - 广泛的工作电压范围:能够处理 ±40V 的电源电压。
    - 电荷耦合输入:支持高速信号处理。
    - 电气隔离外壳:不需要额外的绝缘材料,简化了安装过程。
    这些特性使其在电机驱动、伺服系统和音频放大等应用中具有显著的优势。

    应用案例和使用建议


    应用案例
    - 电机驱动: 在电机控制系统中,可以用于驱动大功率电机。
    - 伺服放大器: 在精密控制系统中,用于提高系统的响应速度和精度。
    - 音频放大器: 在专业音频设备中,提供高保真的声音输出。
    使用建议
    - 散热设计:由于大电流输出,需要良好的散热措施以避免过热。例如,使用散热片和合理布局。
    - 输入端的保护:在输入端加入保护电路,以防止意外短路造成的损坏。
    - 负载稳定:为确保输出稳定性,在负载侧添加必要的滤波电容。

    兼容性和支持


    OPA2541 放大器可以与多种标准电子元件和系统兼容,如常见的陶瓷电容器和钽电容器。制造商提供了详尽的应用指南和支持文档,包括热管理、噪声抑制等方面的技术指导。

    常见问题与解决方案


    1. 输出电流受限
    - 问题: 输出电流超过预期。
    - 解决办法: 检查散热措施,增加外部散热片或调整电路布局。

    2. 输入偏置电流变化
    - 问题: 输入偏置电流异常变化。
    - 解决办法: 检查电源电压是否稳定,必要时添加滤波电容。
    3. 热稳定性不佳
    - 问题: 设备过热。
    - 解决办法: 改善散热条件,适当增加散热片面积,保证良好的空气流通。

    总结和推荐


    综合评估:OPA2541 双高功率运算放大器是一款高性能、高可靠性的产品,特别适合应用于高功率需求的工业环境。其强大的输出能力和广泛的适用范围使其在市场上具有很高的竞争力。
    推荐:鉴于其出色的技术特性和广泛的应用范围,我们强烈推荐使用 OPA2541 放大器在高功率电子系统中。不过,用户在使用前应仔细阅读技术手册,确保符合其设计要求并进行适当的散热设计。

OPA2541BM参数

参数
电流 - 输入偏置 15pA
最小工作供电电压 -
最大工作供电电压 ±40V
通道数量 2
典型压摆率 8V/μs
典型输入噪声电压密度 -
每个通道的输出电流 7A
CMRR - 共模抑制比 -
Vos - 输入偏置电压 1mV
典型供电电流 40mA(x2 Channels)
关闭 关闭
输出类型 -
电路数 2
放大器类型 General Purpose
-3db带宽 -
典型增益带宽 1.6MHz
39.37mm(Max)
25.91mm(Max)
7.62mm(Max)

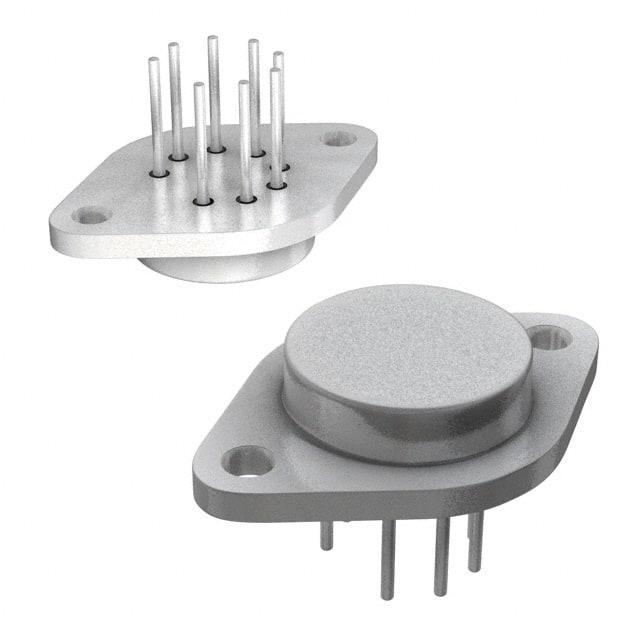

通用封装 TO-3-8
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

OPA2541BM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2541BM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2541BM OPA2541BM数据手册

OPA2541BM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 2678.0926
2000+ ¥ 2610.0055
3000+ ¥ 2541.9184
库存: 3000
起订量: 1000 增量: 18
交货地:
最小起订量为:1000
合计: ¥ 2678092.6
