LM111J-8

产品分类: 特殊用途放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 6mA 1 5V,2.5V ±18V,36V 3mV@ ±15V 100nA@ ±15V CDIP-8 通孔安装
供应商型号: 26M-LM111J-8
供应商: 云汉优选
标准整包数: 1

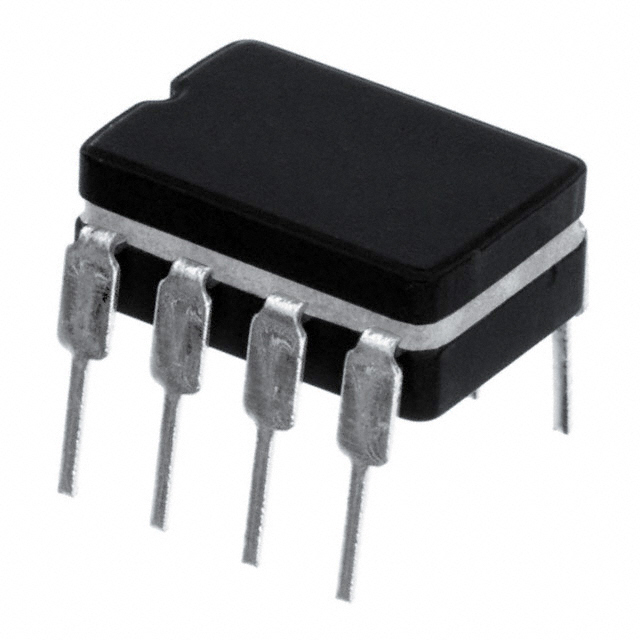

TEXAS INSTRUMENTS 特殊用途放大器 LM111J-8

LM111J-8概述

    LM111-N, LM211-N, LM311-N: High-Speed Voltage Comparators

    1. 产品简介


    产品类型: 电压比较器
    主要功能: 这些电压比较器能够在标准±15V运放电源至单个5V逻辑电源的广泛供电范围内运行。它们的输出兼容RTL、DTL、TTL及MOS电路,并能驱动灯泡或继电器,在电流高达50mA时能够切换高达50V的电压。
    应用领域: 这些比较器适用于需要高速响应的应用场景,如磁传感转换器、数字传输隔离器、开关驱动、零交叉检测器以及峰值检测器等。

    2. 技术参数


    | 参数 | 规格 |

    | 输入电流 | 最大150 nA(温度范围) |
    | 偏移电流 | 最大20 nA(温度范围) |
    | 差分输入电压范围 | ±30V |
    | 功耗 | 135 mW(±15V) |
    | 响应时间 | 200 ns(典型) |
    | 电源电压 | 单一5V至±15V |

    3. 产品特点和优势


    特点:
    - 输入电流低至150 nA(最大值),保证了高精度。
    - 兼容广泛的电源电压,从单5V到±15V均可工作。
    - 支持广泛的信号源阻抗,且具有出色的稳定性和快速响应能力。
    - 输出可以驱动负载,甚至可以直接控制灯泡或继电器。
    优势:
    - 稳定性高:避免了常见的虚假振荡问题。
    - 应用广泛:可以在多种不同领域应用,如传感器接口、逻辑电路、显示设备等。
    - 兼容性强:可以与多种电子元件和系统集成。

    4. 应用案例和使用建议


    这些比较器的使用示例包括磁传感转换器、数字传输隔离器、开关驱动等。在使用过程中,需要特别注意布线和PCB设计以确保稳定运行。
    使用建议:
    - 高速输入信号:需采用合适的数据路径以保持信号完整性。
    - 低源阻抗:减少输入噪声对响应的影响。
    - 防止振荡:在输入和输出之间增加适当的反馈电阻,例如使用电阻和电容器的组合。

    5. 兼容性和支持


    兼容性:
    - 可以与RTL、DTL、TTL和MOS电路集成。
    - 可以驱动高达50V的电压,驱动电流可达50mA。
    支持:
    - TI提供全面的技术支持和文档资源。
    - 客户服务团队可提供故障排除和产品定制服务。

    6. 常见问题与解决方案


    常见问题:
    - 振荡问题
    - 高源阻抗下不稳定
    解决方案:
    - 使用反馈网络来增加系统稳定性。
    - 减少源阻抗,增加适当的滤波器和补偿电路。

    7. 总结和推荐


    综上所述,LM111-N、LM211-N和LM311-N电压比较器以其低输入电流、宽供电范围和高可靠性在市场上具有很强的竞争优势。这些比较器非常适合用于高速数据处理和精确控制的应用场合。根据我们的评估,强烈推荐使用这些高性能的电压比较器。
    希望这篇文章能帮助您更好地了解这些比较器的功能和应用,如果您有任何进一步的问题或需要更多详细信息,请联系我们的技术支持团队。

LM111J-8参数

参数
通道数量 1
-3db带宽 -
典型供电电流 6mA
电流 - 输入偏置 100nA@ ±15V
典型增益带宽 -
每个通道的输出电流 -
典型压摆率 -
最大工作供电电压 ±18V,36V
Vos - 输入偏置电压 3mV@ ±15V
最小工作供电电压 5V,2.5V
CMRR - 共模抑制比 -
10.16mm(Max)
7.87mm(Max)
5.08mm(Max)
通用封装 CDIP-8
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 管装

LM111J-8厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM111J-8数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 特殊用途放大器 TEXAS INSTRUMENTS LM111J-8 LM111J-8数据手册

LM111J-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 96.4496
10+ ¥ 86.0414
50+ ¥ 83.9323
100+ ¥ 80.22
库存: 201
起订量: 1 增量: 40
交货地:
最小起订量为:1
合计: ¥ 96.44
直接购买
加入购物车
