DRV604PWPEVM

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 2-Channel (Stereo) with Stereo Headphones Class AB
供应商型号: DRV604PWPEVM
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 多媒体放大器 DRV604PWPEVM

DRV604PWPEVM概述

    DRV604PWPEVM:立体声线驱动器和耳机驱动器技术手册

    1. 产品简介

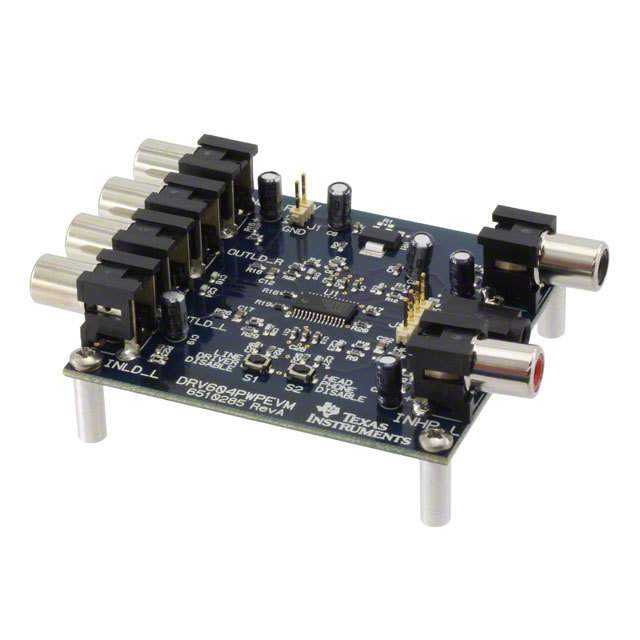

    DRV604PWPEVM是德州仪器(Texas Instruments)的一款用于评估DRV604集成电路的客户评估模块。DRV604是一款专为音频产品设计的立体声线路驱动器,具备出色的性能和成本效益。该产品特别适合单电源电子产品,适用于诸如机顶盒、液晶/等离子电视、蓝光DVD播放器、迷你组合音响系统、家庭影院系统(HTIB)或声卡等领域。

    2. 技术参数


    DRV604PWPEVM的主要技术规格如下:
    - 供电电压: 5 V
    - 通道数量: 4
    - 线路最小负载阻抗: 5 kΩ
    - 耳机最小负载阻抗: 32 Ω
    - 线路输出电压: 2 Vrms
    - 耳机输出功率: 40 mW
    - 动态范围: 大于103 dB
    - 频率响应: 20 Hz至20 kHz,±0.5 dB
    - 总谐波失真加噪声 (THD+N):
    - 线路输出: 0.002% @ 1 kHz (2 Vrms)
    - 耳机输出: 0.030% @ 1 kHz (40 mWrms)

    3. 产品特点和优势


    DRV604PWPEVM的关键特性包括:
    - 集成输出电容器较少: 这减少了组件的数量和成本。
    - 单端模拟输入和输出: 使得系统设计更加简单。
    - 内置关机控制: 实现无咔嗒声的开关控制。
    - 低噪声和高动态范围: 通过优秀的THD+N和动态范围表现实现高品质音频传输。

    4. 应用案例和使用建议


    DRV604PWPEVM主要应用于音频放大领域,如机顶盒、电视、音频接收器和声卡等。建议用户根据具体应用选择合适的滤波器设置和输入信号条件。例如,在高保真音频系统中,可使用更高的增益设置以获得更清晰的声音。

    5. 兼容性和支持


    DRV604PWPEVM具有良好的兼容性,可以轻松连接到现有的音频系统。德州仪器提供了详细的文档和支持服务,帮助用户进行安装和调试。此外,还可通过德州仪器的在线工具和社区论坛获取进一步的技术支持。

    6. 常见问题与解决方案


    常见问题及其解决方案包括:
    - Q: 如何避免在电源开启和关闭时产生咔嗒声?
    - A: 在电源开启和关闭期间,保持DRV604的使能引脚低电平。推荐遵循图2所示的上电和下电顺序。
    - Q: 如何正确设置滤波器参数?
    - A: 可使用德州仪器的FilterPro™软件进行计算,详见表3中的各种滤波器设置建议。

    7. 总结和推荐


    DRV604PWPEVM是一款高效且经济的音频线路和耳机驱动器评估模块。其出色的性能和易于集成的特点使其成为现代音频系统设计的理想选择。建议音频设计师和工程师在开发新的音频项目时考虑采用这款产品。通过合理的设计和应用,DRV604PWPEVM能够显著提升音频系统的整体性能和用户体验。

DRV604PWPEVM参数

参数
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 -
最小工作供电电压 -
THD + 噪声 -
输出类型 2-Channel (Stereo) with Stereo Headphones
放大器类型 Class AB
最大输出功率 -
零件状态 在售
包装方式 盒装

DRV604PWPEVM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DRV604PWPEVM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS DRV604PWPEVM DRV604PWPEVM数据手册

DRV604PWPEVM封装设计

查看详情并下载
Symbol
Footprint
3D Model
