OPA404KP

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 Texas Instruments 运算放大器 PDIP封装, 通孔, 14引脚, 6.4MHz增益带宽积, 36 V单电源电压
供应商型号: OPA404KP
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 OPA404KP

OPA404KP概述

    高性能四通道差分场效应晶体管运算放大器OPA404技术手册解析

    1. 产品简介


    产品类型:OPA404是一款高性能的四通道差分场效应晶体管(Difet)运算放大器。
    主要功能:具有低偏置电流、宽带宽、快速摆率的特点,能够提供高精度的输入性能和高速度表现。
    应用领域:广泛应用于精密仪器、光电产品、声纳、超声波、专业音响设备、医疗设备、探测器阵列等领域。

    2. 技术参数


    - 宽带宽:6.4MHz
    - 快速摆率:35V/µs
    - 低偏置电压:±750µV(最大值)
    - 低偏置电流:±4pA(最大值)
    - 低建立时间:1.5µs到0.01%
    - 标准四通道引脚配置
    - 温度范围:-25°C到+85°C(部分型号可达-55°C到+125°C)

    3. 产品特点和优势


    - 噪声和漂移极低:输入噪声和偏置电流非常低,优于同类BIFET放大器。
    - 激光调整薄膜电阻:通过激光调制工艺获得极低的偏置和漂移。
    - 高速精度输入设计:输入级采用差分对输入级联设计,确保高精度和高速度性能。
    - 支持现有设计升级:标准四通道引脚配置,便于在现有设计中升级到更高性能水平。

    4. 应用案例和使用建议


    - 精密仪表:适用于需要高精度和低噪声的应用场合。
    - 声纳和超声波:用于声纳和超声波设备中,要求高信噪比和快速响应。
    - 医疗设备:医疗成像和监测系统需要高稳定性和高精度。
    使用建议:
    - 保护措施:在设计中增加必要的防护措施以防止静电损伤和大电流冲击。
    - 屏蔽和接地:为减少信号干扰,在高阻抗输入端添加屏蔽层并正确接地。

    5. 兼容性和支持


    - 兼容性:OPA404四通道配置的标准引脚使其易于集成到现有电路板中。
    - 技术支持:官方提供详细的技术文档和应用指南,帮助用户正确安装和调试。

    6. 常见问题与解决方案


    - 问题1:测量时发现输出偏置电压较大。
    - 解决方案:检查电路中是否有未接地或者接触不良的情况,适当调整电路中的补偿电容。

    - 问题2:输入偏置电流偏高。
    - 解决方案:在输入端加入外部限流电阻,限制输入电流,确保安全运行。

    7. 总结和推荐


    总体评价:OPA404是一款非常适合精密仪器和高频应用的高性能运算放大器。它具有出色的低噪声、低偏置和高精度特性,适合在苛刻的工业环境中使用。此外,标准的四通道引脚配置使得其易于集成到现有的设计中。
    推荐:由于其卓越的性能和广泛的适用范围,我们强烈推荐在需要高精度和高可靠性的应用场景中使用OPA404。

OPA404KP参数

参数
放大器类型 General Purpose
电路数 4
典型供电电流 9mA(x4 Channels)
-3db带宽 -
最小工作供电电压 -
输出类型 Rail to Rail
典型压摆率 35V/μs
典型输入噪声电压密度 32nV/rtHz@ ±15V
典型增益带宽 6.4MHz
电流 - 输入偏置 1pA
Vos - 输入偏置电压 260μV
通道数量 4
CMRR - 共模抑制比 -
最大工作供电电压 ±18V
每个通道的输出电流 10mA
关闭 关闭
19.69mm(Max)
6.6mm(Max)
5.08mm(Max)~510μm(Min)

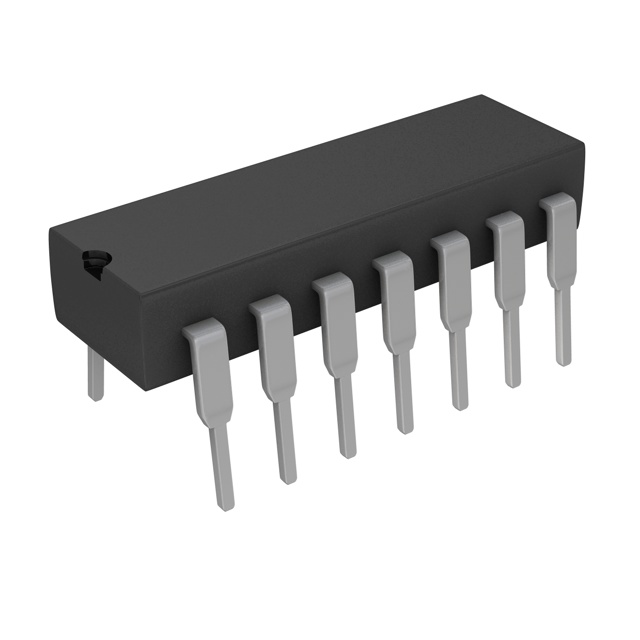

通用封装 PDIP-14
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

OPA404KP厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA404KP数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA404KP OPA404KP数据手册

OPA404KP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 134.0834
2000+ ¥ 130.6745
3000+ ¥ 127.2656
库存: 2000
起订量: 1000 增量: 25
交货地:
最小起订量为:1000
合计: ¥ 134083.4
