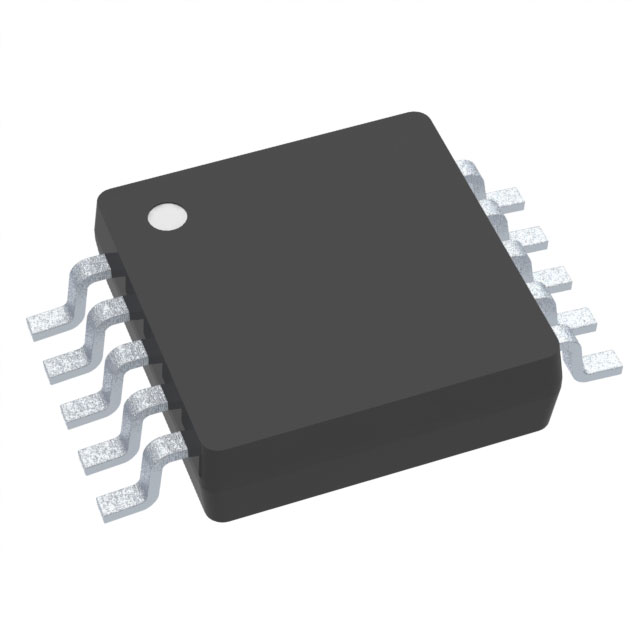

OPA2734AIDGSR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 600μA(x2 Channels) 1.5V/μs 135nV/rtHz 1.6MHz 关闭 Rail to Rail 20mA 2 2 12V 1μV 100pA Zero-Drift VSSOP-10 贴片安装,黏合安装 3mm*3mm*1.02mm
供应商型号: OPA2734AIDGSR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 OPA2734AIDGSR

OPA2734AIDGSR概述

    # 零漂移系列 CMOS 运算放大器 OPA734 和 OPA735

    产品简介


    OPA734 和 OPA735 系列运算放大器是德州仪器(TI)开发的高性能、低功耗、单电源工作的零漂移 CMOS 放大器。它们通过自动校准技术提供极低的偏置电压(最大值为 5µV)和接近零的漂移特性,广泛应用于需要高精度、低噪声的电子设备中。其主要功能包括高输入阻抗、轨对轨输出摆幅以及低功耗特性,特别适用于电池供电的便携式设备。
    主要功能
    - 低偏置电压:最大偏置电压为 5µV,适用于高精度测量应用。
    - 零漂移技术:温度漂移系数小于 0.05µV/°C,确保长期稳定性。
    - 超低功耗:单个放大器的最大静态电流仅为 750µA。
    - 宽电源电压范围:支持 2.7V 至 12V 单电源或 ±1.35V 至 ±6V 双电源操作。
    - 双版本选择:包括带关断模式的 OPA734 和标准版 OPA735。
    应用领域
    - 传感器接口:用于各种传感器信号调理电路。
    - 温度测量:工业和医疗领域的高精度温度监控。
    - 便携式设备:如电子秤、手持测试设备等。
    - 医疗设备:包括诊断仪器及监护设备。
    - 消费电子产品:电池供电设备。

    技术参数


    以下是 OPA734 和 OPA735 的关键技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 偏置电压 | 1 | 5 | µV |
    | 温度漂移系数 | 0.01 | 0.05 | µV/°C |
    | 输入偏置电流 | ±100 | ±200 | pA |
    | 开环增益 | 115 | 130 | dB |
    | 增益带宽积 | 1.6 MHz |
    | 输出摆幅 | 20 | 50 | mV |
    | 关断电流(单个放大器)| 4 | 9 | µA |
    | 工作温度范围 | -40 | +85 | °C |
    此外,放大器支持关断模式,关闭时的输出进入高阻态,并将每个放大器的静态电流降低至 9µA(典型值)。同时具备优良的 ESD 保护能力,人体接触模型下 ESD 额定值可达 2000V。

    产品特点和优势


    OPA734 和 OPA735 的核心特点是零漂移技术和极低功耗,使其在高精度应用中脱颖而出:
    1. 高精度和低漂移:通过自动校准技术,实现极低的温度漂移和时间漂移,特别适合对长期稳定性要求高的应用。
    2. 低功耗设计:适用于电池供电设备,有效延长电池寿命。
    3. 紧凑封装:提供多种小型化封装选项,满足空间受限的设计需求。
    4. 灵活性强:支持单电源或双电源操作,适应性强。
    5. 高可靠性:在极端环境下仍能保持稳定运行,具有出色的耐用性和鲁棒性。
    这些特性使 OPA734 和 OPA735 成为精密仪表、工业自动化、医疗设备等领域不可或缺的关键组件。

    应用案例和使用建议


    典型应用场景
    - 温度测量:结合热电偶或热敏电阻,用于工业和医疗领域的高精度温度检测。
    - 电子秤:提供稳定的信号调理以确保重量测量的准确性。
    - 便携式测试仪:在电池供电设备中实现低功耗和高效性能。
    使用建议
    - 布局优化:为了提高信噪比,建议采用短走线设计并增加靠近电源引脚的旁路电容。
    - 保护措施:当输入电压超出电源范围时,建议在输入端串联限流电阻(>1kΩ),防止输入电流过大。
    - 关断模式:对于电池供电设备,可通过启用关断功能减少待机功耗。

    兼容性和支持


    OPA734 和 OPA735 支持与其他电子模块无缝连接,其引脚兼容性可直接替换其他低功耗运算放大器。德州仪器提供了丰富的技术支持文档和在线资源,包括用户指南、参考设计和故障排查工具,帮助用户快速部署解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 偏置电压不稳 | 检查电路布局,增加旁路电容 |
    | 关断后无法恢复功能 | 确保关断电压高于阈值 |
    | 输入电压超出范围 | 添加限流电阻保护输入端 |

    总结和推荐


    OPA734 和 OPA735 是一款极具竞争力的零漂移运算放大器,凭借其卓越的性能、紧凑的设计和广泛应用领域,非常适合需要高精度、低功耗和高可靠性的场合。强烈推荐在高精度电子设备中使用此产品,尤其是在传感器接口、医疗设备和便携式仪表等领域。德州仪器完善的生态系统和支持服务更进一步提升了这款产品的市场价值和用户满意度。

OPA2734AIDGSR参数

参数
最小工作供电电压 -
最大工作供电电压 12V
放大器类型 Zero-Drift
-3db带宽 -
电路数 2
典型增益带宽 1.6MHz
典型压摆率 1.5V/μs
典型输入噪声电压密度 135nV/rtHz
输出类型 Rail to Rail
每个通道的输出电流 20mA
典型供电电流 600μA(x2 Channels)
关闭 关闭
Vos - 输入偏置电压 1μV
通道数量 2
CMRR - 共模抑制比 -
电流 - 输入偏置 100pA
长*宽*高 3mm*3mm*1.02mm
通用封装 VSSOP-10
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

OPA2734AIDGSR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2734AIDGSR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2734AIDGSR OPA2734AIDGSR数据手册

OPA2734AIDGSR封装设计

查看详情并下载
Symbol
Footprint
3D Model
