首页  >  产品百科  >  TAS5112ADFDG4

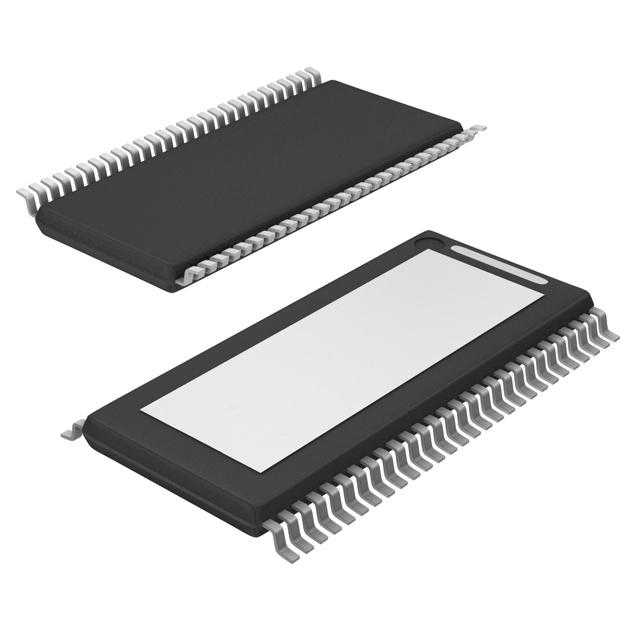

TAS5112ADFDG4

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.2%@ 6Ω @ 50W 2 Channel(Stereo) 16V 62*2 @ 6Ω 25.5V D 类 SOP 贴片安装
供应商型号: CSCS-TAS5112ADFDG4
供应商: 海外现货
标准整包数: 1
TEXAS INSTRUMENTS 多媒体放大器 TAS5112ADFDG4

TAS5112ADFDG4概述

    # 高性能数字音频功率放大器——TAS5112A 技术详解

    产品简介


    TAS5112A 是一款高性能、集成式的立体声数字功率放大器,专为驱动 6 Ω 扬声器设计,每个通道输出功率可达 50 W(BTL 模式)。它结合了德州仪器(TI)独有的 PurePath Digital™ 技术,可与数字音频 PWM 处理器(如 TAS50XX)及简单的无源解调滤波器配合使用,提供高保真、高效能的真正数字化音频放大解决方案。此款产品广泛应用于 DVD 接收机、家庭影院系统、迷你音响组件以及网络音乐设备等场景。

    技术参数


    以下是 TAS5112A 的关键技术规格:
    | 参数 | 值 |

    | 每通道输出功率 | 50 W (BTL 模式 @ 6 Ω) |
    | 动态范围 | ≥95 dB |
    | 总谐波失真加噪声 (THD+N) | <0.1% (@ 1 W RMS),<0.2% (@ 50 W RMS) |
    | 能效 | >90% (典型值,6 Ω 负载下) |
    | 工作电压 | DVDD: 3.3 V,GVDD: 16-30.5 V |
    | 绝对最大额定温度 | -40°C 至 150°C |
    | 热阻抗 | RθJC: 1.14°C/W |
    工作环境要求
    - 工作温度:0°C 至 70°C
    - 存储温度:-40°C 至 125°C
    输出保护机制
    - 欠压保护(UV)
    - 过温警告(OTW)
    - 过流保护(OC)

    产品特点和优势


    1. 高效率设计:典型的能量转换效率高达 90%,大幅减少散热需求并降低整体功耗。
    2. 自我保护特性:具备过温、过压和短路条件下的自动保护功能,并具有错误报告机制,确保系统的长期可靠性。
    3. 简化系统设计:仅需一个小型电感和电容即可实现高效的信号解调,降低了外部电路复杂度。
    4. 卓越音质表现:出色的动态范围和低失真特性,保证高质量的声音再现。
    5. 宽广的应用范围:适用于多种消费电子产品,特别是对体积和功耗敏感的家庭娱乐设备。

    应用案例和使用建议


    典型应用场景
    - 家庭影院系统:TAS5112A 可以轻松驱动多个扬声器单元,满足影院级别的音效需求。
    - 便携式音响设备:由于其紧凑的设计和高效的电源管理,非常适合便携式音响设备。
    使用建议
    - 在实际应用中,确保遵循推荐的 PCB 设计指南,避免高频干扰,提高整体性能。
    - 为防止过度电流触发保护,解调滤波器的设计需要特别注意,应选择适当的电感和电容值。

    兼容性和支持


    TAS5112A 与大多数主流数字音频处理器兼容,并且得到了来自 TI 的全面技术支持,包括详细的参考设计文档和应用笔记,帮助开发者快速上手并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | THD+N 达到限值 | 检查解调滤波器设计是否符合要求 |
    | 输出功率不足 | 检查输入电压和负载情况 |
    | 设备过热报警 | 确认散热措施到位,检查环境温度 |

    总结和推荐


    TAS5112A 是一款面向高端市场的数字功率放大器,凭借其高效率、高保真度以及完善的保护功能,成为家庭影院、多媒体设备的理想选择。无论是对于专业音频设计师还是普通消费者来说,这款产品都提供了极高的性价比和灵活的应用可能性。我们强烈推荐这一解决方案给那些追求卓越音质和可靠性的用户。

TAS5112ADFDG4参数

参数
最大输出功率 62*2 @ 6Ω
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 25.5V
最小工作供电电压 16V
THD + 噪声 0.2%@ 6Ω @ 50W
输出类型 2 Channel(Stereo)
放大器类型 D 类
14.1mm(Max)
6.2mm(Max)
1.05mm(Max)
通用封装 SOP
安装方式 贴片安装
应用等级 商业级
零件状态 在售

TAS5112ADFDG4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TAS5112ADFDG4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS TAS5112ADFDG4 TAS5112ADFDG4数据手册

TAS5112ADFDG4封装设计

查看详情并下载
Symbol
Footprint
3D Model
