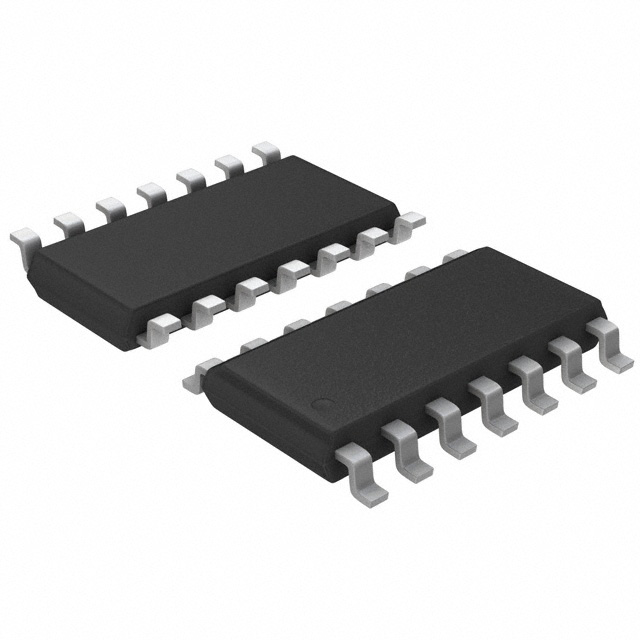

LM348NS

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 2.4mA(x4 Channels) 500mV/μs 1MHz 25mA 4 1mV 30nA General Purpose SO-14 贴片安装
供应商型号: CY-LM348NS
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 LM348NS

LM348NS概述

    LM148, LM248, LM348 四路运算放大器的技术手册解读

    1. 产品简介


    LM148、LM248 和 LM348 是德州仪器(Texas Instruments)推出的四路独立高增益内部补偿运算放大器系列,具有类似于经典 µA741 的操作特性。这些器件广泛应用于模拟电路设计中,例如信号调理、放大器电路、滤波器构建等。LM148、LM248 和 LM348 分别适用于广泛的温度范围,分别覆盖工业、商业和民用需求,是通用运算放大器的经典选择。

    2. 技术参数


    | 参数 | LM148 | LM248 | LM348 |
    ||
    | 输入偏置电流 (nA) | 30~100 | 30~200 | 30~200 |
    | 输入失调电压 (mV) | 1~5 | 1~6 | 1~6 |
    | 共模输入电压范围 (V) | ±12 | ±12 | ±12 |
    | 最大峰值输出电压 (V) | ±12 | ±12 | ±12 |
    | 增益带宽积 (MHz) | 1 | 1 | 1 |
    | 跨导 (V/mV) | 25 | 15 | 15 |
    | 斜率速率 (V/μs) | 0.5 | 0.5 | 0.5 |
    上述参数显示,LM 系列运算放大器具有低功耗、低温漂和良好的噪声性能,适合对性能和成本有平衡需求的应用。

    3. 产品特点和优势


    1. 低功耗:每个通道典型供电电流仅为 0.6 mA,有助于延长电池供电设备的续航时间。
    2. 高性能:内部补偿设计确保稳定的开环增益和增益带宽积,适配于高精度测量和信号处理。
    3. 广泛的温度适应性:LM148 在 -55°C 至 125°C 下完全合格;LM248 在 -25°C 至 85°C,而 LM348 则适用于更温和的环境,这使其成为工业和消费级市场的理想选择。
    4. 可靠性强:具备输入过载保护和内部短路保护,增强系统的鲁棒性。

    4. 应用案例和使用建议


    - 信号调理:用于工业传感器的信号调节,可实现高精度放大。
    建议:在高阻抗输入场景下添加缓冲电路以提高信噪比。
    - 音频放大器:可用于构建低成本音响系统。
    建议:根据负载要求合理设置电源电压以避免失真。
    - 滤波器设计:可用作基础单元构建 Sallen-Key 滤波器等模拟滤波器。
    建议:选择适当电阻电容值以满足特定频率响应需求。

    5. 兼容性和支持


    LM148、LM248 和 LM348 具有与 National LM148/LM248/LM348 的兼容性,方便用户替代传统型号进行升级。此外,德州仪器提供了丰富的应用指南和支持文档,帮助用户快速上手和解决问题。

    6. 常见问题与解决方案


    1. 问题:供电电压超出额定范围导致输出失真。
    解决方法:检查电源电压是否符合推荐值,必要时增加稳压模块。
    2. 问题:负载过重引起饱和现象。
    解决方法:适当增大供电电压范围,或减小负载电阻。

    7. 总结和推荐


    LM148、LM248 和 LM348 是高度通用且性能可靠的运算放大器,适合需要低功耗、高稳定性和宽温范围的应用场景。对于希望减少功耗、提高信号处理效率的设计者来说,这是一个非常值得推荐的产品系列。无论是工业控制还是消费类电子产品,这一系列产品都具备强大的市场竞争力和广泛的适用性。
    如需进一步了解具体型号和技术文档,可访问德州仪器官方网站下载相关资料。

LM348NS参数

参数
放大器类型 General Purpose
每个通道的输出电流 25mA
Vos - 输入偏置电压 1mV
典型压摆率 500mV/μs
CMRR - 共模抑制比 -
电路数 4
典型供电电流 2.4mA(x4 Channels)
最小工作供电电压 -
输出类型 -
典型增益带宽 1MHz
电流 - 输入偏置 30nA
-3db带宽 -
最大工作供电电压 -
典型输入噪声电压密度 -
通道数量 -
关闭 -
通用封装 SO-14
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

LM348NS厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM348NS数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS LM348NS LM348NS数据手册

LM348NS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1776 ¥ 1.5285
1000+ $ 0.1726 ¥ 1.4584
5000+ $ 0.1726 ¥ 1.4584
库存: 1040
起订量: 655 增量: 1
交货地:
最小起订量为:500
合计: ¥ 764.25
