LM48560TL/NOPB

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 音频放大器 IC, DSBGA封装, 类型:音频功率放大器, 16引脚, 1W最大功率
供应商型号: LM48560TL/NOPB
供应商: 国内现货
标准整包数: 1000

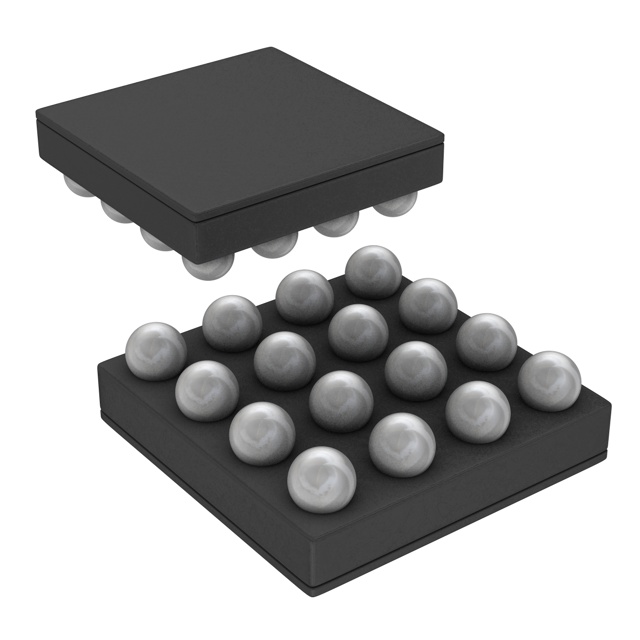

TEXAS INSTRUMENTS 多媒体放大器 LM48560TL/NOPB

LM48560TL/NOPB概述

    LM48560 Boomer™ Audio Power Amplifier: Technical Overview

    1. 产品简介


    产品类型: LM48560是一款高电压、高效能的音频功率放大器,专为陶瓷扬声器和压电执行器设计。这款放大器具有独特的自动电平控制(ALC)功能。
    主要功能:
    - 支持Class H拓扑结构
    - 集成的升压转换器
    - 桥接负载(BTL)输出架构
    - 可选择的差分输入
    - 低功耗、微功率关断模式
    - 内置多种增益选择和控制接口
    应用领域:
    - 触摸屏智能手机
    - 平板电脑
    - 便携式电子设备
    - MP3播放器

    2. 技术参数


    - 电压范围: +2.7V 到 +5.5V
    - 输出驱动能力: 最大30 VP-P
    - 静态电流: ALC启用时,典型值为4mA;ALC禁用时,典型值为3.6mA
    - 增益设置: 硬件模式下通过两个逻辑输入配置,软件模式下通过I2C接口配置
    - 关机电流: 典型值为0.1μA
    - 电源管理: 微功率关断模式,关机状态下将静态电流降低到0.1μA
    - 封装形式: 16针DSBGA (1.97 mm x 1.97 mm)
    - 输入阻抗: 0dB时46kΩ,30dB时50kΩ

    3. 产品特点和优势


    特点:
    - Class H拓扑结构实现显著的功耗节约
    - 集成的升压转换器进一步提高了效率
    - 双差分输入支持更宽的输入动态范围
    - 通过硬件或软件模式进行灵活的增益和输入选择
    优势:
    - 相比传统Class AB放大器,LM48560的高效能使其更适合电池供电的应用场景
    - 强大的自动电平控制功能确保了稳定的输出音质
    - 紧凑的封装和低功耗特性使它非常适合空间受限和电池供电设备

    4. 应用案例和使用建议


    应用案例:
    - 触摸屏智能手机: 在这些设备中,LM48560可以提供足够的输出驱动,同时保持低功耗以延长电池寿命。
    - 平板电脑: 适合要求高音质但电池容量有限的场景。
    - MP3播放器: 在便携设备上,LM48560能够实现更高的信噪比和较低的总谐波失真。
    使用建议:
    - 对于需要较高增益的应用,可以选择硬件模式下的高增益配置。
    - 使用I2C接口进行软件控制时,应确保通讯速率不超过400kHz以避免信号干扰。
    - 为了确保稳定的工作状态,建议在使用过程中避免超出绝对最大额定值的电压和电流。

    5. 兼容性和支持


    LM48560采用16针DSBGA封装,具备I2C接口,方便与现有系统集成。此外,德州仪器提供了详尽的技术文档和社区支持,帮助用户快速掌握其使用方法并解决问题。

    6. 常见问题与解决方案


    问题1: 设备在启动后无法正常工作。
    解决方案: 检查SHDN引脚是否正确连接至VDD或GND。确保启动条件满足后再测试。
    问题2: 输出声音存在明显失真。
    解决方案: 调整增益设置,检查外部滤波器是否匹配。
    问题3: 设备在长时间使用后发热严重。
    解决方案: 重新审视电路设计,确保散热措施到位,防止热失控。

    7. 总结和推荐


    综上所述,LM48560是一款高性能、多功能且易于使用的音频功率放大器。其独特的自动电平控制功能和高效的电源管理使其在各种便携式和电池供电设备中表现优异。对于追求高质量音频体验且重视能效的开发者来说,LM48560无疑是一个值得推荐的选择。

LM48560TL/NOPB参数

参数
THD + 噪声 0.08%@ 10Ω
输出类型 1-Channel (Mono)
放大器类型 H 类
最大输出功率 -
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 5.5V
最小工作供电电压 2.7V
长*宽*高 1.97mm*1.97mm*600μm
通用封装 DSBGA-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM48560TL/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM48560TL/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS LM48560TL/NOPB LM48560TL/NOPB数据手册

LM48560TL/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 7.7408
2000+ ¥ 7.544
3000+ ¥ 7.3472
库存: 1000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 7740.8
