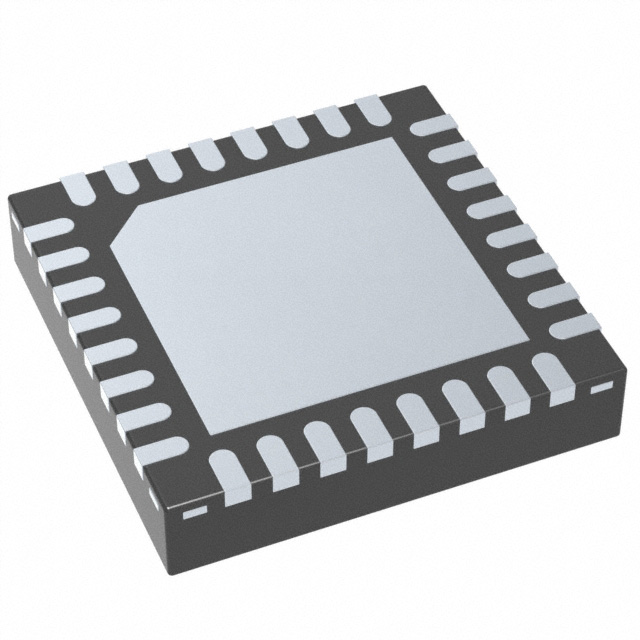

TAS5720LRSMT

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.012%@ 8Ω @ 1W 1-Channel (Mono) 4.5V 20*1 @ 4Ω 16.5V D 类 QFN 贴片安装,黏合安装
供应商型号: TAS5720LRSMT
供应商: 国内现货
标准整包数: 250
TEXAS INSTRUMENTS 多媒体放大器 TAS5720LRSMT

TAS5720LRSMT概述

    TAS5720x 数字输入单声道D类音频放大器技术手册解析

    1. 产品简介


    TAS5720x是一款专为高瞬态功率设计的高效率单声道D类音频功率放大器,适用于便携式扬声器系统,特别是那些需要小体积但具备强大动力的场合。其主要功能包括TDM(时分复用)音频输入接口、I²C控制、过热和过电流保护以及可调节的增益。该产品可广泛应用于音响系统的低音炮、便携式音箱、条形音箱及环绕声音响系统中。

    2. 技术参数


    TAS5720x的关键技术参数如下:
    - 供电电压范围:TAS5720L 4.5V至16.5V,TAS5720M 4.5V至26.4V。
    - 数字电源:3.3V。
    - 功率输出:在19V/4Ω负载下,输出功率可达20W。
    - 增益设置:通过ANALOGGAIN寄存器位可选择四种不同的增益设置。
    - 音频输入:TDM接口最多支持8通道,每通道最大位深度为32位,采样频率为48kHz。
    - 电气特性:最大总谐波失真加噪声(THD+N)为0.033%,额定功率下的电源效率高达90%。
    - 保护机制:包括热关断、短路保护和点击/爆裂噪声抑制。

    3. 产品特点和优势


    - 高效率:高瞬态功率能力使得TAS5720x能够在有限的供电条件下发挥最大的动力。
    - 集成保护机制:具有多种保护机制,确保设备在各种工况下稳定运行。
    - 多功能接口:提供TDM和I²C接口,支持多种音频信号格式。
    - 紧凑封装:32针4mm x 4mm VQFN封装,非常适合空间受限的应用。

    4. 应用案例和使用建议


    - 典型应用:应用于家庭影院、便携式音箱及汽车音响系统中,利用其高效能和紧凑的设计优势。
    - 使用建议:
    - 确保电路板上的地平面设计良好,以避免不必要的噪声干扰。
    - 配置合适的滤波电容,特别是在电源输入和模拟部分的接地端,以保证最佳性能。
    - 对于复杂的音频处理系统,应采用外部时钟源以实现更好的同步效果。

    5. 兼容性和支持


    - 兼容性:TAS5720x可通过I²C接口与各种微控制器兼容,方便进行控制和配置。
    - 支持:德州仪器提供详尽的技术文档、样片申请、技术支持和社区资源,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:系统启动后没有声音。
    - 解决方案:检查电源连接是否正确,确保TAS5720x的供电电压在规定的范围内,并确认所有必需的初始化设置已经完成。

    - 问题2:设备出现过热警告。
    - 解决方案:检查散热措施是否到位,确保散热条件良好;考虑调整设备的工作模式,减少功耗。

    7. 总结和推荐


    TAS5720x作为一款高性能的单声道D类音频放大器,在音质、效率和稳定性方面表现出色。无论是便携式音箱还是家用音响系统,这款产品都能满足用户对高品质声音的需求。建议在相关应用中优先考虑使用TAS5720x,以获得最佳的声音体验。

TAS5720LRSMT参数

参数
音频-负载阻抗 -
最大工作供电电压 16.5V
最小工作供电电压 4.5V
THD + 噪声 0.012%@ 8Ω @ 1W
输出类型 1-Channel (Mono)
放大器类型 D 类
最大输出功率 20*1 @ 4Ω
-3db带宽 -
4.15mm(Max)
4.15mm(Max)
950μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TAS5720LRSMT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TAS5720LRSMT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS TAS5720LRSMT TAS5720LRSMT数据手册

TAS5720LRSMT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 11.252
500+ ¥ 10.961
750+ ¥ 10.67
库存: 7250
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 2813
