首页  >  产品百科  >  THS4215DRB

THS4215DRB

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 19mA 970V/μs 350MHz 220mA 1 3mV 7μA 325MHz Voltage Feedback VSON-8 贴片安装
供应商型号: CY-THS4215DRB
供应商: Avnet
标准整包数: 1

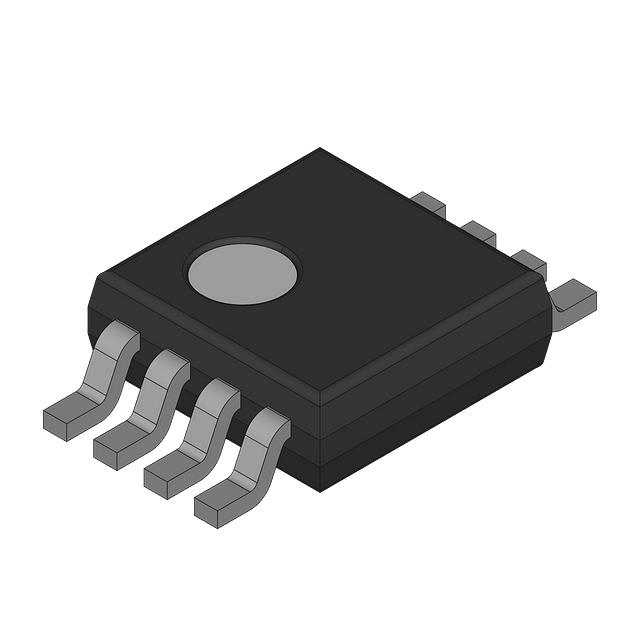

TEXAS INSTRUMENTS 运算放大器 THS4215DRB

THS4215DRB概述

    # 高性能电压反馈放大器THS4211和THS4215技术手册解析

    产品简介


    THS4211和THS4215是德州仪器(TI)推出的高增益带宽积、高摆率的电压反馈型运算放大器,专为宽泛的电源电压范围设计,适用于各种高性能模拟电路需求。这两款芯片在提供卓越动态性能的同时,确保稳定性,支持从5V到15V的供电电压范围。其中,THS4215还具备功耗管理功能,在需要时可以进入低功耗模式以节省能源。其主要功能包括高摆率(高达970 V/μs)、宽频带(1 GHz)、极低失真(THD达到-90 dBc @ 30 MHz)以及出色的视频信号处理能力。
    应用领域
    - 高线性模数转换器(ADC)前级放大器
    - 数模转换器(DAC)输出缓冲器
    - 视频信号处理
    - 主动滤波器设计
    - 差分至单端信号转换

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 增益带宽积 | 350 MHz
    | 小信号带宽(G=1) | 1 GHz
    | 摆率 | 970 V/μs
    | 谐波失真 | -90 dBc @ 30 MHz
    | 输出驱动电流 | 200 mA
    | 输入共模电压范围 | ±12 V
    | 工作温度范围 | -40°C 至 85°C
    特殊功能
    - 功耗控制(仅限THS4215)
    - 适用于多种电源配置(±5V, ±12V, ±15V)

    产品特点和优势


    THS4211和THS4215凭借其超高的带宽和摆率,非常适合对响应速度要求极高的应用场景,例如高速数据采集系统或高频信号处理设备。此外,它们具有低失真特性和优异的线性度,对于需要精确信号再现的应用至关重要。通过内置的功耗管理功能,THS4215能够显著降低不必要的功耗,延长设备运行时间,适合便携式设备设计。

    应用案例和使用建议


    应用案例
    THS4211和THS4215广泛应用于视频信号处理电路中,用于增强图像质量和减少噪声干扰。例如,在高清视频监控系统中,这些放大器能够有效提升画面的锐度和平滑度。
    使用建议
    为了充分发挥THS4211/THS4215的性能,建议采取以下措施:
    - 确保良好的接地设计以减少电磁干扰。
    - 使用适当的旁路电容来稳定电源电压。
    - 在高速信号路径上避免长走线,减少信号衰减。

    兼容性和支持


    THS4211和THS4215与多种其他TI组件及第三方工具兼容,支持开发套件和技术文档下载。TI官方提供了详尽的支持服务,包括在线论坛和技术培训资源,帮助用户快速解决设计过程中遇到的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动后无输出 | 检查电源连接是否正确 |
    | 输出信号失真严重 | 调整输入信号幅度和频率范围 |
    | 温度过高报警 | 检查散热设计并增加散热片 |

    总结和推荐


    综上所述,THS4211和THS4215以其强大的性能指标和灵活的应用场景成为高性能模拟电路的理想选择。无论是追求极致速度还是高度精度,这两款放大器都能满足需求。因此,强烈推荐给那些希望提升系统性能的专业工程师和研发团队。如果您的项目涉及到高精度、高带宽的信号处理,那么THS4211和THS4215无疑是您不可或缺的最佳伙伴。

THS4215DRB参数

参数
典型输入噪声电压密度 -
典型压摆率 970V/μs
典型增益带宽 350MHz
关闭 -
通道数量 -
最大工作供电电压 -
典型供电电流 19mA
输出类型 -
放大器类型 Voltage Feedback
每个通道的输出电流 220mA
电流 - 输入偏置 7μA
最小工作供电电压 -
Vos - 输入偏置电压 3mV
电路数 1
-3db带宽 325MHz
CMRR - 共模抑制比 -
通用封装 VSON-8
安装方式 贴片安装
零件状态 在售
包装方式 散装

THS4215DRB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

THS4215DRB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS THS4215DRB THS4215DRB数据手册

THS4215DRB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.0944 ¥ 9.4174
300+ $ 1.0844 ¥ 9.3326
500+ $ 1.0743 ¥ 9.2477
1000+ $ 1.0442 ¥ 8.8235
5000+ $ 1.0442 ¥ 8.8235
库存: 1042
起订量: 107 增量: 1
交货地:
最小起订量为:100
合计: ¥ 941.74
