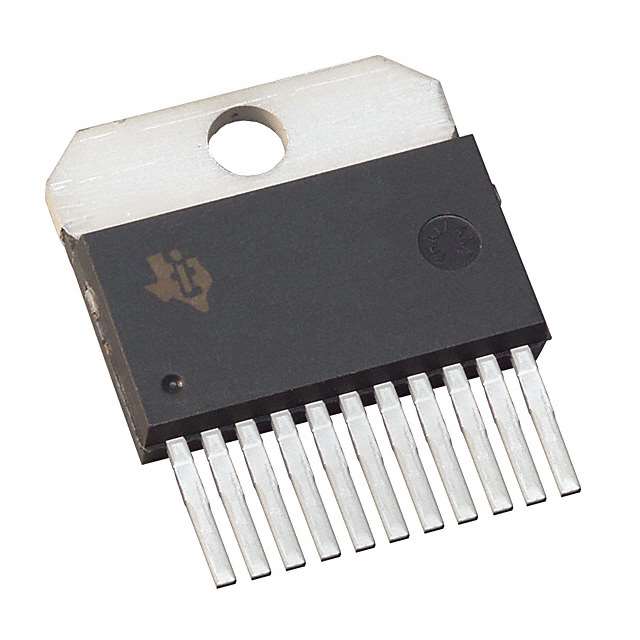

OPA549MKVC

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 26mA 9V/μs 705nV/rtHz@ ±30V 900KHz 关闭 10A 1 1 ±30V,60V 1mV 100nA Power 通孔安装 20.02mm*10.7mm*4.5mm
供应商型号: OPA549MKVC
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 OPA549MKVC

OPA549MKVC概述

    高性能高电流运算放大器:OPA549 技术手册

    产品简介


    OPA549 是一款由德州仪器(Texas Instruments)生产的高性能高电流运算放大器,适用于驱动各种负载。其具有低成本、宽电源范围和广泛的应用领域等特点。OPA549 在工业、航空航天、国防及医疗应用中表现出色,特别适合于阀驱动、伺服驱动、电源供应、测试设备及音频功率放大器等场合。

    技术参数


    - 输出电流:连续输出电流可达 8 A,峰值可达 10 A。
    - 电源电压:单电源供电范围为 8 V 至 60 V,双电源供电范围为 ±4 V 至 ±30 V。
    - 输入偏置电流:典型值为 -100 nA 至 -500 nA。
    - 噪声:输入电压噪声密度为 705 nV/√Hz。
    - 输入阻抗:差分输入阻抗为 107Ω || 6pF,共模输入阻抗为 109Ω || 4pF。
    - 增益带宽积:0.9 MHz。
    - 摆率:9 V/µs。
    - 绝对最大额定值:单个输出引脚的最大电流为 ±10 A。

    产品特点和优势


    OPA549 的显著特点是其高输出电流能力和宽工作温度范围(-55°C 至 125°C)。该产品具有内部过温保护和电流过载保护功能,用户可设定准确的电流限制。此外,OPA549 具备可调电流限制和输出使能/状态指示功能,确保系统的可靠性和安全性。

    应用案例和使用建议


    - 阀门、执行器驱动:OPA549 可以直接驱动阀门和执行器,例如在工业自动化控制系统中。
    - 同步器、伺服驱动:在需要高精度和大功率的电机驱动应用中,OPA549 能够提供稳定的信号传输。
    - 电源供应:由于其宽泛的工作电压范围,OPA549 可以用作多种类型的电源供应。
    - 测试设备:在复杂测试系统中,OPA549 的高输出能力和精确度使其成为理想的选择。
    - 声频功率放大器:其高输出电流使得它非常适合用于高功率的音响系统。
    使用建议:当使用 OPA549 驱动电容性或感性负载时,建议使用输出补偿电路(如 R/C 网络)以确保稳定运行。另外,在使用多级电流限制时,可通过并联多个 OPA549 来实现更高的输出电流。

    兼容性和支持


    OPA549 与多种逻辑门兼容,可以方便地接入标准 HCT 逻辑输入。该产品由制造商提供详尽的技术支持和维护服务,保证长期的可靠性和稳定性。

    常见问题与解决方案


    - 问题:如何调整电流限制?
    解决方案:通过调整 ILIM 引脚上的外部电阻,可以方便地调整电流限制。详细的计算公式已在技术手册中给出。

    - 问题:如何防止热关断?
    解决方案:利用 E/S 引脚可以实时监测设备的温度状态,并在必要时关闭输出。同时,设计良好的散热系统也是避免热关断的关键。

    总结和推荐


    OPA549 是一款高性能、多功能的高电流运算放大器,适用于多种复杂的应用场景。凭借其高输出电流能力、宽工作温度范围以及广泛的兼容性,OPA549 在多个领域都展现出了卓越的性能。强烈推荐对高电流驱动有需求的设计者选择 OPA549,它将为您带来出色的表现。

OPA549MKVC参数

参数
电流 - 输入偏置 100nA
Vos - 输入偏置电压 1mV
放大器类型 Power
CMRR - 共模抑制比 -
电路数 1
典型压摆率 9V/μs
最大工作供电电压 ±30V,60V
输出类型 -
最小工作供电电压 -
-3db带宽 -
每个通道的输出电流 10A
关闭 关闭
典型输入噪声电压密度 705nV/rtHz@ ±30V
典型供电电流 26mA
典型增益带宽 900KHz
通道数量 1
长*宽*高 20.02mm*10.7mm*4.5mm
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 托盘,管装

OPA549MKVC厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA549MKVC数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA549MKVC OPA549MKVC数据手册
