OPA544T

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 功率运算放大器, 单通道, TO-220封装, 双电源, 通孔安装, 5引脚
供应商型号: 14M-OPA544T
供应商: 云汉优选
标准整包数: 1

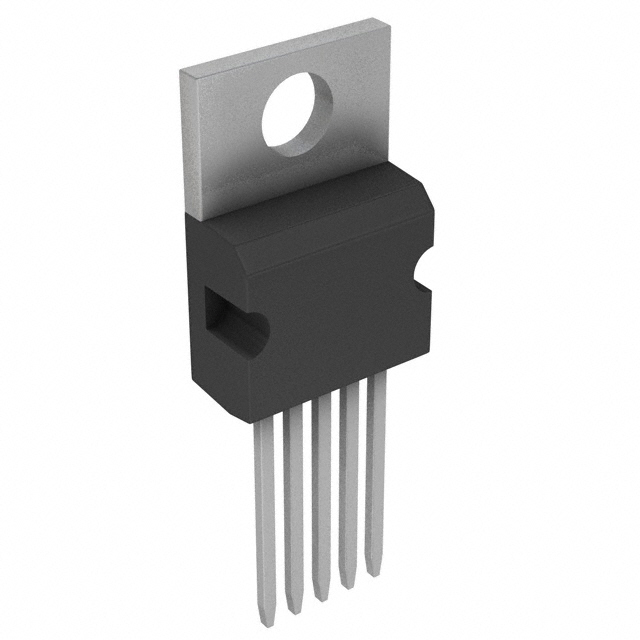

TEXAS INSTRUMENTS 运算放大器 OPA544T

OPA544T概述

    高压高电流运算放大器——OPA544

    1. 产品简介


    OPA544是一款专为驱动高功率负载而设计的高压高电流运算放大器。这款集成芯片将高性能的FET输入电路与高功率输出级结合在一起,提供了强大的驱动能力。内部集成了过流保护和热关断电路,确保了安全可靠的工作状态。OPA544适用于广泛的工业温度范围,可在-40°C到+85°C之间稳定运行。
    主要功能:
    - 高输出电流:最低可达到2A。
    - 宽电源电压范围:±10V到±35V。
    - 快速上升时间:最小斜率8V/µs。
    - 输入偏置电流:最大100pA。
    - 热关断保护:自动检测并防止过热损坏。
    应用领域:
    - 直流电机驱动
    - 可编程电源
    - 伺服放大器
    - 阀门及执行器驱动
    - 磁场偏转线圈驱动
    - 音频放大器

    2. 技术参数


    - 输出电流:2A(最小值)
    - 工作电压范围:±10V至±35V
    - 前沿响应速度:8V/µs
    - 共模抑制比(CMRR):90至106dB(@f=1kHz)
    - 开环增益:>90dB
    - 带宽:1.4MHz
    - 短路电流限制:4A
    - 结温:最高150°C
    - 工作温度范围:-40°C到+85°C

    3. 产品特点和优势


    OPA544凭借其宽广的工作电压范围、强大的输出能力和优秀的频率响应,在各类高功率应用中表现优异。其内部集成的过流和热关断保护机制能够有效延长使用寿命,避免因过载而导致的损坏。同时,由于采用5脚封装(TO-220和表面贴装版本),安装方便,便于在紧凑的设计中使用。

    4. 应用案例和使用建议


    典型应用:
    - 直流电机驱动:利用OPA544构建非反相放大器,实现对直流电机的有效控制。
    - 伺服系统:配合反馈控制回路,提供稳定的输出电流。
    - 音频放大器:用于低频信号放大,具备高信噪比和出色的线性度。
    使用建议:
    - 在使用过程中,需要确保良好的散热措施以避免因长时间大电流工作导致的过热问题。
    - 对于某些特定的应用场合,如音频放大器,应选用适当的补偿网络以提高稳定性。

    5. 兼容性和支持


    OPA544支持多种安装方式,包括标准的5引脚TO-220封装以及表面贴装型,这使得它能够灵活应用于不同的电路设计中。此外,制造商提供了详细的使用指南和技术文档,帮助工程师更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问:如何判断是否已启动热关断保护?
    答:如果观察到输出信号异常或者输出电流突然下降,则可能是热关断保护被触发。此时应检查散热情况并适当调整工作条件。

    - 问:怎样计算OPA544的最大功耗?
    答:可以通过测量输出电流和供电电压差的乘积来估算。具体方法参见《应用笔记AB-039》中的说明。

    7. 总结和推荐


    总体而言,OPA544是一款适用于多种高功率应用的优质运放芯片。其出色的性能指标和丰富的保护功能使其在市场上具有很高的竞争力。对于需要高输出电流、宽电压范围和高稳定性的应用场景,OPA544是一个值得考虑的选择。我们强烈推荐此产品给那些寻找可靠且高效的运算放大器的工程师们。

OPA544T参数

参数
Vos - 输入偏置电压 1mV
最大工作供电电压 ±35V
放大器类型 Power
电流 - 输入偏置 15pA
通道数量 1
典型增益带宽 1.4MHz
每个通道的输出电流 2A
典型供电电流 12mA
关闭 关闭
CMRR - 共模抑制比 -
-3db带宽 -
输出类型 -
电路数 1
最小工作供电电压 -
典型压摆率 8V/μs
典型输入噪声电压密度 36nV/rtHz@ ±35V
10.67mm(Max)
4.83mm(Max)
9.25mm(Max)
通用封装 TO-220-5
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

OPA544T厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA544T数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA544T OPA544T数据手册

OPA544T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 69.2632
10+ ¥ 62.0697
30+ ¥ 54.5002
100+ ¥ 52.9863
300+ ¥ 50.9579
1000+ ¥ 49.4737
库存: 234
起订量: 1 增量: 50
交货地:
最小起订量为:1
合计: ¥ 69.26
直接购买
加入购物车
