OPA2695IRGTR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 25.8mA(x2 Channels) 2.9KV/μs 1.8nV/rtHz 1.1KHz 关闭 Differential 120mA 2 2 12V 300μV 20μA 1.1GHz Current Feedback VQFN-16 贴片安装,黏合安装 3mm*3mm*900μm
供应商型号: OPA2695IRGTR
供应商: 云汉优选
标准整包数: 1

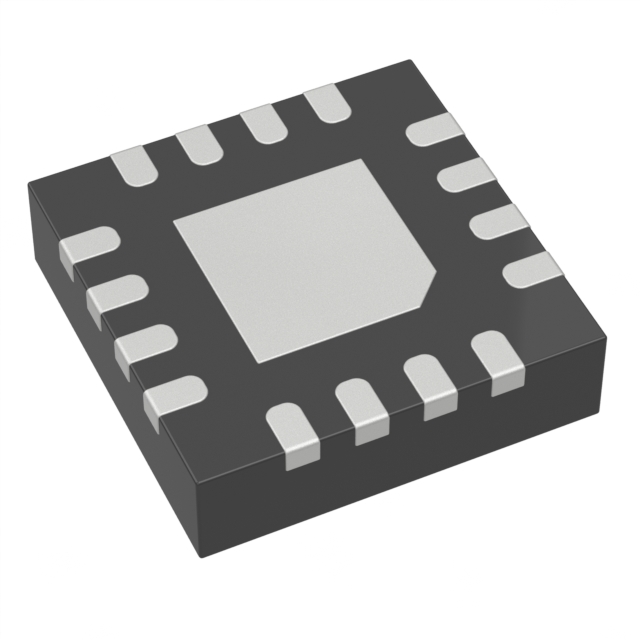

TEXAS INSTRUMENTS 运算放大器 OPA2695IRGTR

OPA2695IRGTR概述

    OPA2695 双通道超宽带电流反馈运算放大器

    产品简介


    OPA2695 是一款双通道、高带宽、电流反馈型运算放大器,特别适合于需要高速、低噪声的精密中间频率(IF)信号处理应用。其设计目标是提供高性能的动态范围和精确度,适用于便携式仪器、视频线路驱动器、有源滤波器等多种应用场合。此放大器还具备禁用控制功能,有助于进一步降低功耗,使其成为理想的便携式应用选择。

    技术参数


    OPA2695 的技术规格如下:
    - 电源电压:±5V
    - 输入共模电压范围:±VS
    - 供电电源下的最大电流消耗:26.8mA
    - 关闭状态下每通道的最大电流消耗:385µA
    - 小信号带宽:G = +8V/V 时 450 MHz
    - 大信号带宽:G = +8V/V 时 400 MHz
    - 增益平坦度:0.2dB 时 300 MHz
    - 输出电压摆幅:±3.9V(100Ω负载)
    - 增益带宽积:G = +8V/V 时 450 MHz
    - 失调电压:±4.5 mV(最大值)
    - 偏置电流:非反相输入端 41µA(最大值),反相输入端 ±70µA(最大值)
    - 温度范围:-40°C 至 +85°C
    - 热阻:55°C/W(QFN-16 封装)

    产品特点和优势


    OPA2695 具备诸多显著特点,包括:
    - 高达 450 MHz 的带宽,使信号处理速度更快;
    - 非常低的失调电压和出色的偏置电流稳定性,确保了系统的高精度;
    - 单 +5V 供电即可运行,适合低功耗应用;
    - 带有可选的禁用控制功能,能够在不使用时进一步节省能源;
    - 极高的增益带宽积,适用于高增益操作。

    应用案例和使用建议


    - 视频线路驱动器:利用其宽带宽特性和低失调电压特性,可以在高清晰度视频信号处理中发挥重要作用。
    - 有源滤波器:其高增益和低噪声性能使其非常适合用于构建精密有源滤波器。
    - 便携式仪器:通过禁用控制功能,可以有效延长电池寿命,非常适合移动设备使用。
    建议用户根据具体的应用需求,合理选择增益设置,并根据负载情况调整外部电阻,以充分利用 OPA2695 的性能。

    兼容性和支持


    OPA2695 支持 SO-8 和 QFN-16 两种封装形式,其中 QFN-16 版本包含禁用控制功能。Texas Instruments 提供详细的技术文档和支持服务,帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    - 问:如何确保 OPA2695 的禁用控制功能正常工作?
    - 答:确保禁用控制引脚的电压设置正确,一般启用状态下的电压为 3.3V 到 3.7V,关闭状态下电压应在 1.5V 到 1.7V 之间。

    - 问:如何提高 OPA2695 的稳定性和可靠性?
    - 答:合理选择外部电阻,确保工作点在芯片允许范围内,避免过载和热失控。

    总结和推荐


    总体而言,OPA2695 在高带宽、低噪声和高精度方面表现出色,适用于多种高性能信号处理应用。它具备良好的性价比和广泛的适用性,非常适合那些需要高性能和低功耗解决方案的设计者。因此,强烈推荐使用 OPA2695 运算放大器。

OPA2695IRGTR参数

参数
典型增益带宽 1.1KHz
最小工作供电电压 -
输出类型 Differential
电流 - 输入偏置 20μA
-3db带宽 1.1GHz
放大器类型 Current Feedback
最大工作供电电压 12V
通道数量 2
典型压摆率 2.9KV/μs
Vos - 输入偏置电压 300μV
电路数 2
CMRR - 共模抑制比 -
典型供电电流 25.8mA(x2 Channels)
关闭 关闭
每个通道的输出电流 120mA
典型输入噪声电压密度 1.8nV/rtHz
长*宽*高 3mm*3mm*900μm
通用封装 VQFN-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPA2695IRGTR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2695IRGTR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2695IRGTR OPA2695IRGTR数据手册

OPA2695IRGTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 32.7155
3000+ ¥ 31.9176
6000+ ¥ 30.8537
库存: 7992
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 32715.5
