OPA2277UA

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 精密运算放大器, 双通道, SOIC封装, 双电源, 表面贴装, 8引脚
供应商型号: SCE-OPA2277UA
供应商: 海外现货
标准整包数: 5

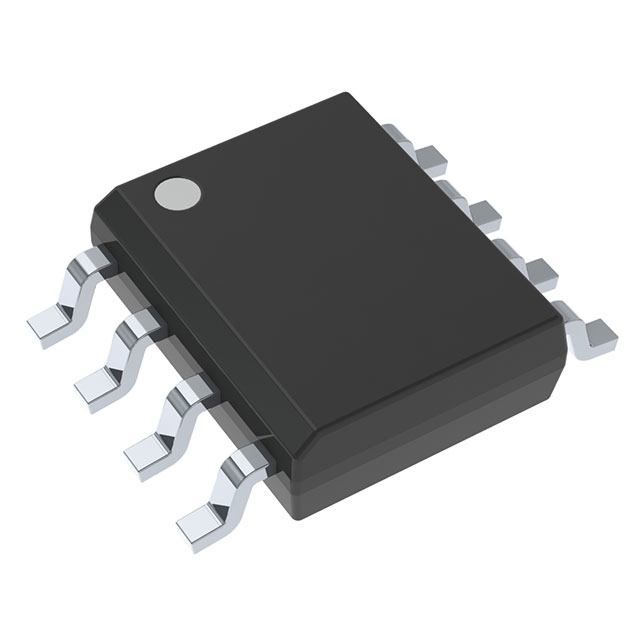

TEXAS INSTRUMENTS 运算放大器 OPA2277UA

OPA2277UA概述

    高精度运算放大器OPAx277系列技术手册解析

    产品简介


    OPAx277系列高精度运算放大器适用于多种应用场合,包括但不限于温度测量、压力传感和医疗仪器等领域。本系列产品包括单通道(OPA277)、双通道(OPA2277)及四通道(OPA4277)版本,广泛适用于模拟信号处理系统。

    技术参数


    - 工作电压范围: ±2V至±18V
    - 失调电压: ≤10μV
    - 失调电压漂移: ≤0.1μV/℃
    - 开环增益: 134dB
    - 共模抑制比: 140dB
    - 电源抑制比: 130dB
    - 偏置电流: ≤1nA
    - 静态电流: ≤800μA/每通道
    - 带宽: ±1MHz
    - 增益带宽积: ±1MHz
    - 输出摆幅: ±2V至±18V
    - 噪声密度: f=1kHz时≤8nV/√Hz
    - 输入阻抗: 差分阻抗≥100MΩ,共模阻抗≥250GΩ

    产品特点和优势


    - 低失调电压: ≤10μV,实现更精确的信号测量。
    - 超低漂移: ≤0.1μV/℃,确保长期稳定运行。
    - 高共模抑制比和电源抑制比: 分别达到140dB和130dB,适合恶劣环境下使用。
    - 低噪声和高增益: 使得它成为传感器前端的理想选择。
    - 高输出电压摆幅: ±2V至±18V,提高系统的动态范围。

    应用案例和使用建议


    - 压力传感器: 利用其高共模抑制能力,可以有效过滤掉不必要的干扰信号。
    - 温度计: 其超低漂移特性保证了长时间的稳定性和准确性。
    - 桥式传感器: 高精度和低噪声使其非常适合用于这种需要精细信号处理的应用场景。

    建议在设计电路时考虑适当的电源去耦合电容,以降低噪声和干扰。同时,在PCB布局上应将敏感信号线远离电源线和大电流走线,以减少电磁干扰。

    兼容性和支持


    OPAx277系列在各种电源电压范围内都表现良好,易于与其他电子组件集成。德州仪器提供了全面的技术文档和支持服务,包括详尽的数据手册、应用指南和在线技术支持,帮助用户顺利完成设计过程。

    常见问题与解决方案


    - Q: 在低温环境下使用时,放大器是否会出现不稳定性?
    - A: 不会。该系列器件在-40°C到+85°C的温度范围内均能保持稳定的性能。
    - Q: 如何最大限度地降低噪声?
    - A: 采用低噪声电源,确保电源端的良好去耦合,并尽可能减少外界电磁干扰。

    总结和推荐


    综上所述,OPAx277系列高精度运算放大器凭借其卓越的性能指标、广泛的适用性和优秀的可靠性,成为众多精密测量和控制系统中不可或缺的核心组件。对于那些需要高精度、低噪声信号处理的应用场景,我们强烈推荐使用这一系列产品。如果您正在寻找能够可靠工作于极端条件下的高性能运算放大器,OPAx277无疑是一个极佳的选择。

OPA2277UA参数

参数
Vos - 输入偏置电压 20μV
CMRR - 共模抑制比 -
-3db带宽 -
最大工作供电电压 ±18V
每个通道的输出电流 35mA
关闭 关闭
典型供电电流 790μA(x2 Channels)
典型增益带宽 1MHz
最小工作供电电压 -
电路数 2
放大器类型 General Purpose
典型压摆率 800mV/μs
通道数量 2
输出类型 Rail to Rail
电流 - 输入偏置 4nA
典型输入噪声电压密度 12nV/rtHz@ ±15V
5mm(Max)
3.98mm(Max)
1.75mm(Max)
通用封装 SOIC-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

OPA2277UA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2277UA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2277UA OPA2277UA数据手册

OPA2277UA封装设计

查看详情并下载
Symbol
Footprint
3D Model
