TLC271CD

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 运算放大器, 单通道, SOIC封装, 单电源, 表面贴装, 8引脚
供应商型号: TLC271CD
供应商: 国内现货
标准整包数: 1

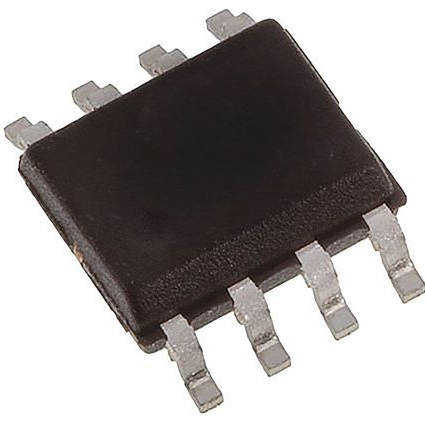

TEXAS INSTRUMENTS 运算放大器 TLC271CD

TLC271CD概述

    TLC271, TLC271A, TLC271B:可编程低功耗运算放大器

    1. 产品简介


    TLC271, TLC271A, 和 TLC271B 是由德州仪器(Texas Instruments)设计的低功耗可编程运算放大器,采用了LinCMOS™ 技术。这些运放结合了广泛的输入失调电压等级、低输入失调电压漂移和高输入阻抗等特点。这些产品主要用于需要高性能且低功耗的应用,如传感器接口、模拟计算、放大器块、有源滤波器及信号缓冲等。

    2. 技术参数


    - 工作温度范围
    - 0°C 至 70°C : 3 V 至 16 V
    - -40°C 至 85°C : 4 V 至 16 V
    - -55°C 至 125°C : 5 V 至 16 V
    - 电源电压
    - C 系列:0°C 至 70°C
    - I 系列:-40°C 至 85°C
    - M 系列:-55°C 至 125°C
    - 偏置选择模式
    - 高偏置模式下,功率消耗为 3.4 mW,增益带宽积(GBP)约为 1.7 MHz。
    - 中偏置模式下,功率消耗为 0.5 mW,增益带宽积(GBP)约为 0.5 MHz。
    - 低偏置模式下,功率消耗仅为 0.05 mW,增益带宽积(GBP)约为 0.09 MHz。
    - 噪声
    - 输入噪声电压(f=1kHz):25 nV/√Hz(高偏置),32 nV/√Hz(中偏置),68 nV/√Hz(低偏置)

    3. 产品特点和优势


    - 宽输入失调电压等级:适合多种应用场景。
    - 低输入失调电压漂移:确保在不同温度下的稳定性能。
    - 高输入阻抗:适合对信号影响最小化的应用。
    - 低噪声:特别适合于要求低噪声的精密测量应用。
    - 广泛的工作温度范围:确保在极端环境中的可靠运行。
    - 单电源供电能力:适用于远程和电池供电设备。
    - 内部ESD保护电路:提高了产品的耐用性。

    4. 应用案例和使用建议


    - 传感器接口:可以用于各种传感器的信号调理。
    - 模拟计算:用于执行基本的数学运算。
    - 信号缓冲:保持信号完整性。
    - 有源滤波器:用于滤除特定频率范围的噪声。
    使用建议:在选择合适的偏置模式时,考虑应用对速度和功耗的具体需求。例如,在需要高速处理的场合,建议使用高偏置模式;而在对功耗敏感的应用中,建议使用低偏置模式。

    5. 兼容性和支持


    - 兼容性:TLC271系列支持多种封装形式,包括小外形封装(SOP)、芯片载体封装(Ceramic DIP)和塑料封装(Plastic DIP)。用户可以根据具体需求选择合适的封装。
    - 技术支持:德州仪器提供了详尽的技术文档和在线支持资源,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:如何选择合适的偏置模式?
    - 解决办法:根据应用的需求来选择。高偏置模式适合高速应用,而低偏置模式则适合低功耗应用。

    - 问题2:输入失调电压漂移较大怎么办?
    - 解决办法:在系统设计时考虑使用校准电路来减小漂移的影响。

    7. 总结和推荐


    综上所述,TLC271系列提供了出色的性能和灵活的操作模式,特别适用于需要高性能且低功耗的应用。其广泛的温度适应范围、内置ESD保护机制以及多样的封装选择使其成为各种应用场景的理想选择。因此,强烈推荐在需要高精度、低功耗运算放大器的设计中使用TLC271系列。
    本文档基于TLC271、TLC271A、TLC271B的数据手册编写,全面介绍了产品的技术参数、特点和应用建议。希望这些信息能帮助您更好地了解和使用该系列产品。

TLC271CD参数

参数
典型压摆率 5.3V/μs
典型增益带宽 2.2MHz
电路数 1
放大器类型 General Purpose
CMRR - 共模抑制比 -
典型输入噪声电压密度 25nV/rtHz
最小工作供电电压 3V
Vos - 输入偏置电压 1.1mV
通道数量 1
输出类型 CMOS
典型供电电流 950μA
最大工作供电电压 16V
-3db带宽 -
关闭 关闭
电流 - 输入偏置 0.7pA
每个通道的输出电流 30mA
长*宽*高 4.9mm*3.91mm*1.58mm
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 管装

TLC271CD厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TLC271CD数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS TLC271CD TLC271CD数据手册

TLC271CD封装设计

查看详情并下载
Symbol
Footprint
3D Model
