首页  >  产品百科  >  OPA2835IRMCR

OPA2835IRMCR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 250μA(x2 Channels) 160V/μs 25nV/rtHz 31MHz Differential,Rail to Rail 40mA 2 2 2.5V 5.5V 100μV 200nA 3.1MHz Voltage Feedback QFN 贴片安装,黏合安装
供应商型号: OPA2835IRMCR
供应商: 国内现货
标准整包数: 1000

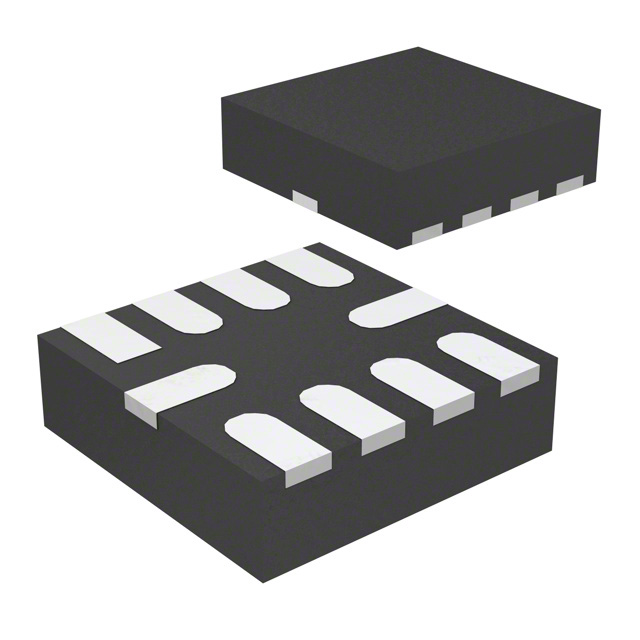

TEXAS INSTRUMENTS 运算放大器 OPA2835IRMCR

OPA2835IRMCR概述


    产品简介


    OPA835 和 OPA2835 是德州仪器(Texas Instruments)推出的单通道和双通道超低功耗轨到轨输出、负电压输入、电压反馈(Voltage Feedback, VFB)运算放大器。这些器件设计用于在2.5V至5.5V单电源或±1.25V至±2.75V双电源下运行。它们主要用于低功耗信号处理、音频ADC输入缓冲、低功耗SAR和ΔΣ ADC驱动等领域,广泛应用于便携系统、低功耗系统、高密度系统和超声波流量计。

    技术参数


    - 供电电压: 2.5 V 至 5.5 V
    - 静态电流: 250 μA/通道(典型值)
    - 电源关闭模式电流: 0.5 μA(典型值)
    - 带宽: 56 MHz(增益=1)
    - 压摆率: 160 V/μs
    - 上升时间: 10 ns(2 V跳变)
    - 建立时间(0.1%): 55 ns(2 V跳变)
    - 过载恢复时间: 200 ns
    - 信噪比(SNR): 0.00015%(-116.4 dBc)@1 kHz(1 VRMS)
    - 总谐波失真(THD): 0.00003%(-130 dBc)@1 kHz(1 VRMS)
    - 二次谐波失真(HD2)/三次谐波失真(HD3): -70 dBc/-73 dBc @1 MHz(2 V峰峰值)
    - 输入电压噪声: 9.3 nV/√Hz(f = 100 kHz)
    - 输入失调电压: 100 μV(最大±500 μV)
    - 共模抑制比(CMRR): 113 dB
    - 输出电流驱动能力: 40 mA
    - 轨到轨输出(RRO)
    - 输入电压范围: -0.2 V至3.9 V(5V供电)
    - 工作温度范围: -40°C至+125°C

    产品特点和优势


    OPA835 和 OPA2835 运算放大器的主要优势在于其超低功耗、高带宽和快速响应速度。特别适用于电池供电的便携式系统,能够在低功耗下提供高性能。独特的低功耗模式和高频率性能使其成为高频放大器的理想选择。此外,OPA835 跑行封装选项还包括集成增益设置电阻,最小化电路板面积。

    应用案例和使用建议


    这些运算放大器常用于低功耗信号调理、音频ADC输入缓冲、低功耗SAR和ΔΣ ADC驱动等领域。例如,在便携式超声波流量计中,OPA835 和 OPA2835 可以确保系统的高精度和稳定性。为了优化性能,建议在设计时充分考虑电源噪声和热管理问题,确保运算放大器能够在最佳状态下工作。

    兼容性和支持


    OPA835 和 OPA2835 与多种电子元器件和系统兼容,能够满足不同应用需求。德州仪器提供全面的技术支持和维护服务,包括详尽的文档、开发工具和社区支持,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问题: 如何启用低功耗模式?
    - 解决方案: 将PD引脚拉低即可进入低功耗模式。

    2. 问题: 如何设置增益?
    - 解决方案: 通过调整内部增益设置电阻来实现增益设置,具体细节参见产品手册。

    3. 问题: 在高温环境下性能如何?
    - 解决方案: OPA835 和 OPA2835 在-40°C至+125°C的工作温度范围内经过了严格的测试,确保其性能稳定。

    总结和推荐


    综上所述,OPA835 和 OPA2835 运算放大器凭借其超低功耗、高带宽、快速响应和宽工作温度范围等特点,在各种应用场景中表现出色。德州仪器提供的详尽技术文档和支持使得其易于集成到各种项目中。对于需要低功耗高性能运算放大器的应用,强烈推荐使用 OPA835 和 OPA2835。

OPA2835IRMCR参数

参数
Vos - 输入偏置电压 100μV
最小工作供电电压 2.5V
输出类型 Differential,Rail to Rail
最大工作供电电压 5.5V
每个通道的输出电流 40mA
放大器类型 Voltage Feedback
-3db带宽 3.1MHz
电路数 2
电流 - 输入偏置 200nA
典型输入噪声电压密度 25nV/rtHz
典型压摆率 160V/μs
关闭 -
典型供电电流 250μA(x2 Channels)
CMRR - 共模抑制比 -
通道数量 2
典型增益带宽 31MHz
2.1mm(Max)
2.1mm(Max)
550μm(Max)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

OPA2835IRMCR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2835IRMCR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2835IRMCR OPA2835IRMCR数据手册

OPA2835IRMCR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 14.8444
2000+ ¥ 14.467
3000+ ¥ 14.0896
库存: 32000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 14844.4
