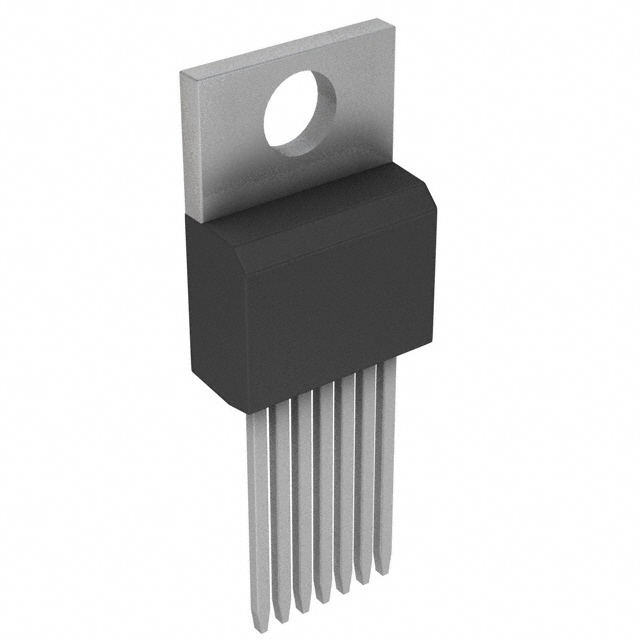

OPA548T-1

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 功率运算放大器, 单通道, TO-220封装, 双/单电源, 通孔安装, 7引脚
供应商型号: C161755
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA548T-1

OPA548T-1概述

    高品质文章:OPA548高压高电流运算放大器技术手册解析

    1. 产品简介


    OPA548是一款由Texas Instruments生产的高性能高压、高电流运算放大器。它适用于驱动多种负载类型,具备宽广的工作电压范围(单电源8V至60V,双电源±4V至±30V)和强大的输出能力(连续输出电流可达3A,峰值可达5A)。OPA548拥有宽泛的输出电压摆幅、快速的转换速率(10V/μs),以及精确的过温保护和可调节电流限制功能,使其成为半导体制造、测试设备、实验室仪器以及医疗成像设备的理想选择。

    2. 技术参数


    以下是OPA548的关键技术规格和性能指标:
    - 供电电压范围:单电源8V至60V;双电源±4V至±30V。
    - 输出电流:连续3A,峰值5A。
    - 输入偏置电流:典型值-500nA。
    - 输入失调电压漂移:最大30µV/°C。
    - 电源抑制比(PSRR):30至100µV/V。
    - 增益带宽积:1MHz。
    - 开环增益:90至98dB。
    - 总谐波失真+噪声:0.02%(1kHz,RL=8Ω,G=3)。
    - 热关断温度:160°C启动,140°C复位。
    此外,OPA548具有广泛的温度适应性(-40°C至85°C)和优越的封装设计,包括TO-220和DDPAK两种表面贴装形式。

    3. 产品特点和优势


    OPA548的独特功能使其在市场上脱颖而出:
    - 可调节电流限制:通过外部电阻或数模转换器实现灵活的电流控制。
    - 输出关闭控制:支持输出禁用,减少待机电流以提高效率。
    - 集成热保护机制:内置过温保护和热关断指示功能,确保设备安全运行。
    - 出色的电源抑制能力:能够在宽电压范围内保持稳定的性能表现。
    - 高输出电流和快响应速度:适合驱动大功率负载及动态负载变化的应用。

    4. 应用案例和使用建议


    OPA548广泛应用于以下领域:
    - 半导体制造和测试系统。
    - 实验室及现场仪器仪表。
    - LCD显示器检测工具。
    - 医疗超声扫描仪。
    针对不同应用场景,我们建议:
    - 在高精度测量设备中,利用其低失调电压漂移特性来保证数据准确性。
    - 在需要高瞬态响应的应用场合,例如电机控制或激光驱动电路,OPA548能提供出色的性能表现。
    - 注意合理布局电路板,避免高频噪声干扰,同时确保良好的散热管理以延长使用寿命。

    5. 兼容性和支持


    OPA548与多种电路设计高度兼容,尤其适合于那些需要强大电流驱动能力和鲁棒性的项目。TI提供了详尽的技术文档、SPICE模型以及丰富的在线支持资源,帮助开发者快速上手并解决开发过程中遇到的问题。

    6. 常见问题与解决方案


    根据手册内容,以下是一些常见问题及其解决方案:
    - Q: 如何设置准确的电流限制?
    A: 使用公式ILIM=(15000×4.75)/(13750Ω+RCL),并通过调整RCL电阻值实现所需范围内的电流限制。

    - Q: 当发生过温情况时如何操作?
    A: E/S引脚会输出信号表明已进入热关断状态,此时应立即切断电源并检查散热措施是否得当。

    7. 总结和推荐


    综上所述,OPA548凭借其卓越的性能、可靠的设计以及多样化应用场景,无疑是一款值得信赖的工业级运算放大器产品。对于寻求高性能、多功能解决方案的工程师而言,这款芯片是一个非常不错的选择。如果您正在寻找一款能够满足复杂需求且性价比高的运算放大器,那么OPA548将是您的理想之选!

OPA548T-1参数

参数
典型压摆率 10V/μs
关闭 关闭
典型输入噪声电压密度 90nV/rtHz@ ±30V
输出类型 -
最大工作供电电压 ±30V,60V
-3db带宽 -
典型供电电流 17mA
通道数量 1
Vos - 输入偏置电压 2mV
CMRR - 共模抑制比 -
每个通道的输出电流 5A
放大器类型 Power
电路数 1
最小工作供电电压 -
典型增益带宽 1MHz
电流 - 输入偏置 100nA
长*宽*高 10.17mm*4.58mm*8.38mm
通用封装 TO-220-7
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装
