OPA3S328RGRT

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 3.8mA(x2 Channels) 30V/μs 40MHz Rail to Rail 63mA 2 10μV 0.2pA CMOS VQFN-20 贴片安装,黏合安装
供应商型号: OPA3S328RGRT
供应商: 国内现货
标准整包数: 1000

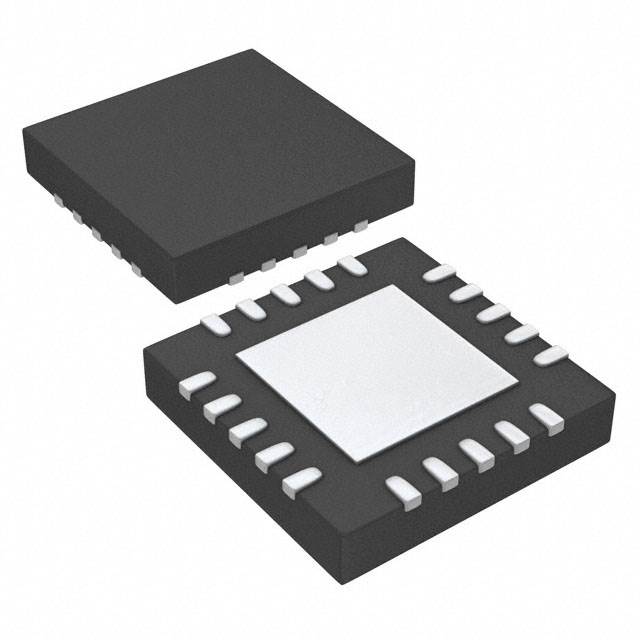

TEXAS INSTRUMENTS 运算放大器 OPA3S328RGRT

OPA3S328RGRT概述


    产品简介


    OPA3S328是一款高精度、低电压的CMOS运算放大器(运放),具有集成开关,专为灵活的跨阻放大器应用设计。该运放具有宽广的带宽(40 MHz)、低输入偏置电流(0.2 pA)和极低的输入偏移电压(最大60 µV)。此外,OPA3S328具有轨对轨输入和输出能力,使其适用于多种高性能应用。主要功能和应用领域包括:光学传输互联、光学模块、光网络终端单元(ONT)、小型基站、数字万用表(DMM)以及数据采集系统(DAQ)等。

    技术参数


    - 宽广的带宽:40 MHz
    - 低输入偏置电流:0.2 pA
    - 低输入偏移电压:60 µV(最大)
    - 极低的输入偏移漂移:1 µV/°C(最大)
    - 低电压噪声:6.1 nV/√Hz(10 kHz时)
    - 低电流噪声:0.125 pA/√Hz(10 kHz时)
    - 单电源电压范围:2.2 V到5.5 V
    - 静态电流:每通道3.8 mA
    - 关断模式下的电流:30 µA
    - 关断模式下的输出阻抗:100 GΩ
    - 热阻:
    - 环境热阻:43.7 °C/W(20引脚VQFN)
    - 结到板热阻:19.5 °C/W(20引脚VQFN)

    产品特点和优势


    OPA3S328的主要优势包括:
    - 零交叉输入技术:使输入共模电压范围可以跨越整个供电范围,且没有偏移偏差。
    - 低功耗:在关断模式下静态电流仅为30 µA。
    - 高精度:通过集成开关、低偏移电压和轨对轨输出,可实现多个数量级的电流精度。
    - 小尺寸封装:提供20引脚VQFN(3.5 mm x 3.5 mm)和24引脚DSBGA(2 mm x 2 mm)两种选择,非常适合空间受限的应用。

    应用案例和使用建议


    应用案例:
    - 光学运输互联和光模块:OPA3S328能够处理高频信号并保持低噪声水平,适合这类高速、高灵敏度的光学通信应用。
    - 小型基站:其高精度和低功耗特性使得该运放在便携式手持设备中具有重要应用价值。
    - 数字万用表和数据采集系统:OPA3S328能够在各种环境温度下提供稳定的性能。
    使用建议:
    - 在选用OPA3S328时,需要根据具体应用需求选择合适的封装形式(VQFN或DSBGA)。
    - 考虑到其高精度要求,应注意良好的接地和散热设计,以确保最佳性能。
    - 关断模式可用于节能,但需注意关断模式下的输出阻抗可能会影响电路的整体性能。

    兼容性和支持


    OPA3S328与多种供电电压和电源管理方案兼容,适用于不同类型的电源系统。厂商提供了详尽的技术文档和支持资源,帮助用户解决应用中的各种问题。例如,在启用和禁用通道时,可以利用内置的开关矩阵进行配置。

    常见问题与解决方案


    1. 如何启用或禁用运放通道?
    - 使用SELx0和SELx1引脚配置开关矩阵的状态,从而控制运放通道的启停。
    2. 在高温环境下运放性能下降怎么办?
    - 注意良好的散热设计,采用合适的封装和布局以降低温度影响。
    3. 如何优化电源稳定性?
    - 使用适当的旁路电容和滤波电路来提高电源的稳定性和抑制噪声干扰。

    总结和推荐


    综上所述,OPA3S328是一款非常出色的高精度、低噪声CMOS运算放大器,具有卓越的性能和广泛的应用前景。其独特的优势使其成为光学通信、数据采集和其他精密测量应用的理想选择。鉴于其出色的性能和多功能性,强烈推荐在需要高精度、低噪声和高可靠性的应用中使用该产品。

OPA3S328RGRT参数

参数
典型输入噪声电压密度 -
最小工作供电电压 -
关闭 -
典型供电电流 3.8mA(x2 Channels)
CMRR - 共模抑制比 -
Vos - 输入偏置电压 10μV
每个通道的输出电流 63mA
-3db带宽 -
输出类型 Rail to Rail
最大工作供电电压 -
电路数 2
典型压摆率 30V/μs
通道数量 -
放大器类型 CMOS
电流 - 输入偏置 0.2pA
典型增益带宽 40MHz
通用封装 VQFN-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPA3S328RGRT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA3S328RGRT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA3S328RGRT OPA3S328RGRT数据手册

OPA3S328RGRT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 43.1998
2000+ ¥ 42.1015
3000+ ¥ 41.0032
库存: 14000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 43199.8
