OPA4990SIRTER

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 120μA(x2 Channels) 4.5V/μs 1.1MHz Rail to Rail 80mA 4 300μV 10pA General Purpose WQFN-16 贴片安装,黏合安装
供应商型号: OPA4990SIRTER
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 OPA4990SIRTER

OPA4990SIRTER概述


    产品简介


    OPAx990 是一款高性能、通用型的运算放大器(Op Amp),隶属于 OPA990、OPA2990 和 OPA4990 系列。该系列运放具备高电压(最高可达 40 V)的工作能力,提供优秀的直流和交流性能。这些运放被广泛应用于多路复用的数据采集系统、测试测量设备、电机驱动和电源传输等领域。

    技术参数


    - 低偏置电压:±300 µV
    - 低偏置电压漂移:±0.6 µV/°C
    - 低噪声:30 nV/√Hz @ 1 kHz
    - 共模抑制比:115 dB
    - 低输入偏置电流:±10 pA
    - 轨到轨输入输出:输入和输出信号范围可达到电源轨
    - 宽带宽:1.1 MHz 增益带宽
    - 高摆率:4.5 V/µs
    - 低静态电流:每个放大器仅需 120 µA
    - 供电范围:±1.35 V 至 ±20 V,2.7 V 至 40 V
    - 抗电磁干扰性能:78 dB @ 1.8 GHz
    - 输入电压范围:差分和共模输入电压范围扩展至电源轨

    产品特点和优势


    OPAx990 的关键特性使其成为高电压工业应用的理想选择。其支持差分和共模输入电压范围扩展至电源轨,高短路电流(±80 mA),高速度(4.5 V/µs),以及内置的关断模式,使得这款运放具有出色的灵活性和鲁棒性。此外,它在广泛的温度范围内(-40°C 至 125°C)都能正常工作。

    应用案例和使用建议


    - 多路复用的数据采集系统:OPAx990 在此应用场景下可以作为精密比较器或驱动器,确保信号采集的准确性和可靠性。
    - 测试测量设备:用于精密仪器中的信号调理和处理。
    - 电机驱动和电源传输:OPAx990 的高电压特性和低噪声使其非常适合用于工业控制模块中的信号处理。
    使用建议:
    - 在设计数据采集系统时,需要特别关注信号路径中的噪声影响,尽量减少干扰源。
    - 在进行电机驱动和电源传输设计时,应考虑散热措施以维持器件的稳定运行。

    兼容性和支持


    OPAx990 家族包括微小型封装(如 X2QFN、WSON 和 SOT-553)和标准封装(如 SOT-23、SOIC 和 TSSOP)。厂商提供了详尽的技术文档和支持资源,包括推荐的应用电路和详细的布局指南,以帮助用户快速上手并解决问题。

    常见问题与解决方案


    - 问题:如何正确设置增益网络?
    - 解决方案:参考数据手册中的典型应用电路图,并按照设计指南进行调整。

    - 问题:如何实现有效的热管理?
    - 解决方案:确保良好的散热通道,并在设计中加入散热片或风扇以增强散热效果。

    总结和推荐


    综上所述,OPAx990 运算放大器凭借其卓越的性能指标、宽泛的工作温度范围和多样化的产品形态,在众多工业应用中表现出色。其强大的兼容性和全面的支持体系也为用户带来了极大的便利。对于需要高性能、高精度和高可靠性的场合,强烈推荐使用 OPAx990。

OPA4990SIRTER参数

参数
输出类型 Rail to Rail
通道数量 -
每个通道的输出电流 80mA
电路数 4
CMRR - 共模抑制比 -
放大器类型 General Purpose
最大工作供电电压 -
典型输入噪声电压密度 -
典型压摆率 4.5V/μs
电流 - 输入偏置 10pA
最小工作供电电压 -
典型供电电流 120μA(x2 Channels)
-3db带宽 -
关闭 -
典型增益带宽 1.1MHz
Vos - 输入偏置电压 300μV

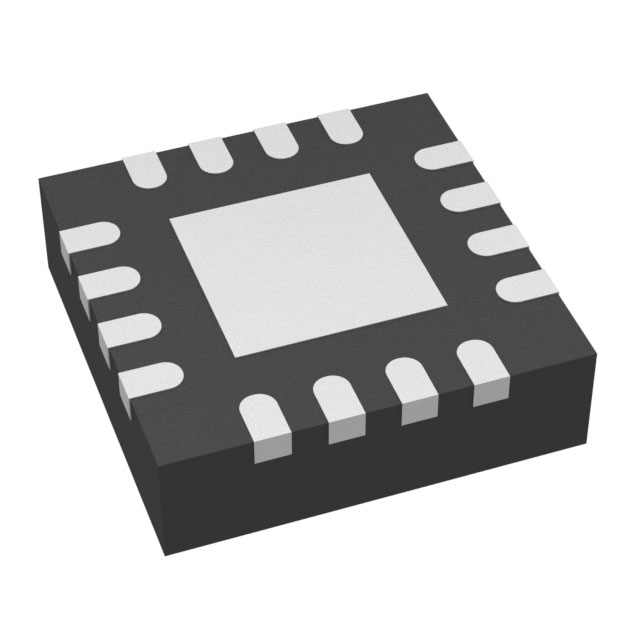

通用封装 WQFN-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPA4990SIRTER厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA4990SIRTER数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA4990SIRTER OPA4990SIRTER数据手册

OPA4990SIRTER封装设计

查看详情并下载
Symbol
Footprint
3D Model
