ISO122JU

产品分类: 特殊用途放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 5mA 2V/μs 140dB 15mA 1 ±18V 20mV 50KHz SOIC-8 贴片安装 17.9mm(长度)*7.5mm(宽度)
供应商型号: ISO122JU
供应商: 国内现货
标准整包数: 10

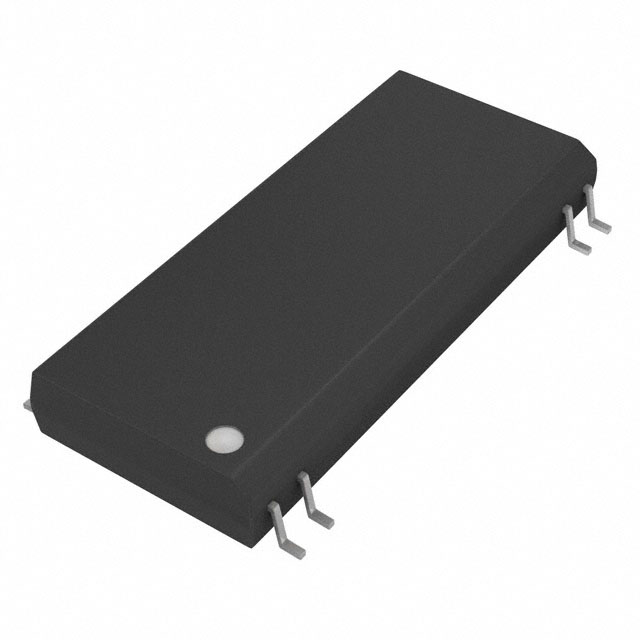

TEXAS INSTRUMENTS 特殊用途放大器 ISO122JU

ISO122JU概述

    ISO122 精密最低成本隔离放大器

    产品简介


    ISO122 是一款精密隔离放大器,适用于工业过程控制、传感器隔离、电机和可控硅控制、电源监控及测试设备等领域。它利用差分电容屏障实现数字信号传输,保证信号完整性和高频瞬态抗扰度。

    技术参数


    ISO122 的关键技术和性能参数如下:
    - 隔离电压:连续额定交流 60Hz 时为 1500Vrms
    - 隔离模式抑制比(IMR):60Hz 下 140dB
    - 隔离屏障阻抗:1014Ω || 2pF
    - 漏电流:60Hz 时为 0.18-0.5μA(VISO = 240Vrms)
    - 获得最大增益误差:±0.5%
    - 非线性:最大 0.05%
    - 输入偏置电压:初始偏置±50mV
    - 供电电压范围:±4.5V 至 ±18V
    - 信号带宽:50kHz
    - 开关时间:0.1% 和 0.01% 时分别为 50μs 和 350μs
    - 工作温度范围:-25℃ 至 85℃

    产品特点和优势


    - 高可靠性:100% 测试高电压击穿,确保长期稳定运行。
    - 宽输入范围:-10V 到 +10V。
    - 低功耗:5.5mA 供电电流,适合便携式设备使用。
    - 易于使用:固定增益配置,无需外部组件即可正常运行。
    - 高频特性:优秀的高频瞬态抑制能力,适用于高速信号处理。
    - 低漂移:VOS 温度漂移仅为±200µV/℃。

    应用案例和使用建议


    ISO122 广泛应用于多个领域,以下是两个典型的应用案例和建议:
    1. 工业过程控制
    - 使用 ISO122 作为隔离屏障,实现信号传输,特别是在存在地面回路干扰的情况下。对于信号频率低于 250kHz 的应用,ISO122 表现为线性放大器;而对于更高频率,则会产生采样效应。
    - 使用建议:若系统需要超过 250kHz 的信号频率,考虑添加输出滤波器以减少采样误差。
    2. 电池监测
    - 使用 ISO122 监测高压电池组,例如 600V 的电池堆。通过电池自身供电,实现隔离电压检测。
    - 使用建议:设计适当的电源管理和负载管理,确保隔离电压测量的准确性和稳定性。

    兼容性和支持


    ISO122 支持广泛的电压范围(±4.5V 至 ±18V),与多种电源系统兼容。同时,TI 提供了详细的文档支持和技术支持,包括应用指南和故障排除工具,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    - 问题:输出信号受到频率高于 250kHz 的干扰。
    - 解决方法:添加简单的输出滤波器,可以显著降低噪声影响。
    - 问题:ISO122 在高电压测试时出现异常。
    - 解决方法:确保使用正确的测试方法,如德州仪器推荐的 500V/µs 的测试标准。


    总结和推荐


    ISO122 是一款高效且可靠的隔离放大器,非常适合工业控制、测量及测试设备中使用。它的高可靠性、低成本和易用性使其成为市场上同类产品中的佼佼者。建议所有需要高精度、高隔离度的应用中考虑采用 ISO122。
    如果您正在寻找一种可靠且经济高效的隔离放大器解决方案,ISO122 将是一个理想的选择。

ISO122JU参数

参数
最小工作供电电压 -
CMRR - 共模抑制比 140dB
通道数量 1
Vos - 输入偏置电压 20mV
最大工作供电电压 ±18V
-3db带宽 50KHz
典型增益带宽 -
每个通道的输出电流 15mA
电流 - 输入偏置 -
典型供电电流 5mA
典型压摆率 2V/μs
长*宽*高 17.9mm(长度)*7.5mm(宽度)
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

ISO122JU厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

ISO122JU数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 特殊用途放大器 TEXAS INSTRUMENTS ISO122JU ISO122JU数据手册

ISO122JU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 172.3905
500+ ¥ 166.446
1000+ ¥ 160.5015
库存: 1500
起订量: 10 增量: 2000
交货地:
最小起订量为:10
合计: ¥ 1723.9
直接购买
加入购物车
