BUF08832AIPWPR

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: Rail to Rail Gamma Buffer,VCOM HTSSOP-20 贴片安装,黏合安装
供应商型号: BUF08832AIPWPR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 多媒体放大器 BUF08832AIPWPR

BUF08832AIPWPR概述


    产品简介


    产品类型:
    BUF08832 是一款由德州仪器(TI)设计的高精度模拟集成电路,用于液晶显示面板(TFT-LCD)的参考驱动器。它具备多个可编程伽马电压通道和一个可编程 VCOM 通道。
    主要功能:
    - 10位分辨率
    - 8个可编程伽马通道
    - 1个可编程 VCOM 通道
    - 高速数据传输能力(最高可达3.4MHz)
    - 双银行非易失性内存,支持多达16次重写操作
    应用领域:
    - 液晶显示面板(TFT-LCD)参考驱动器
    - 显示屏校准
    - 图像处理

    技术参数


    供电范围:
    - 模拟电源:9V 至 20V
    - 数字电源:2V 至 5.5V
    输入/输出接口:
    - SCL(串行时钟):2.0V 至 5.5V
    - SDA(串行数据):2.0V 至 5.5V
    - A0(地址引脚):逻辑电平(0 或 1)
    - BKSEL(选择引脚):逻辑电平(0 或 1)
    性能参数:
    - 输出摆幅(高):17.7V 至 17.85V
    - 输出摆幅(低):0.07V 至 0.5V
    - VCOM 输出摆幅(高):14V 至 15.3V
    - VCOM 输出摆幅(低):3.8V 至 5V
    - VCOM 输出斜率:45V/μs
    - 连续输出电流:30mA
    - 输出准确度:±20mV 至 ±50mV
    非易失性存储:
    - 可编程伽马曲线:16次重写
    - 非易失性内存:16x可重写
    - 记忆保持时间:100年
    其他:
    - 工作温度范围:-40°C 至 +85°C

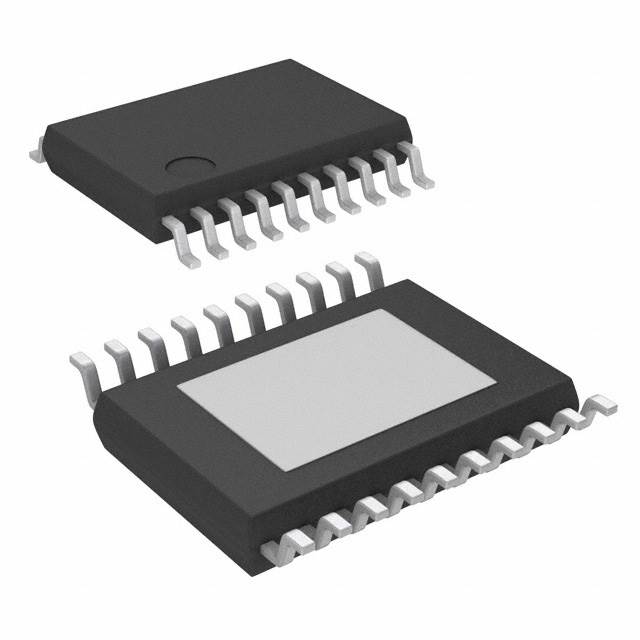

    - 封装:HTSSOP-20 PowerPAD™

    产品特点和优势


    产品特点:
    - 10位高分辨率
    - 集成双银行非易失性存储器
    - 高速数据传输能力
    - 高精度伽马校正和 VCOM 控制
    优势:
    - 简化显示屏校准过程,提高生产效率
    - 支持高达16次内存重写,适用于多次修改需求
    - 高速数据传输和大范围供电,适应多种应用场景

    应用案例和使用建议


    应用案例:
    BUF08832 常用于液晶显示面板的伽马校正和 VCOM 调整。例如,在智能手机和平板电脑的制造过程中,这款芯片能够确保显示屏色彩准确度和对比度的稳定。
    使用建议:
    - 在使用过程中,需注意模拟电源和数字电源之间的连接顺序,避免电流过大或电源损坏。
    - 建议在实际应用前进行充分的测试,确保满足特定场景下的要求。
    - 根据具体应用场景,调整输出配置以达到最佳效果。

    兼容性和支持


    兼容性:
    - BUF08832 支持标准的两线接口,易于与其他系统兼容。
    - 与相关产品(如BUF22821、BUF16821)相比,具有更广泛的内存容量和更高的数据传输速度。
    支持:
    - TI 提供详尽的技术文档和支持服务,帮助客户快速上手并解决问题。
    - TI 的工程师团队随时提供技术支持,协助解决复杂应用中的技术难题。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:设备无法正常工作。
    - 解决方法: 检查模拟电源和数字电源连接顺序,确保先接通数字电源再接通模拟电源。
    2. 问题:输出电压不稳定。
    - 解决方法: 检查负载条件是否符合规范,调整外部电路以匹配设备需求。
    3. 问题:数据传输错误。
    - 解决方法: 确认两线接口(SCL 和 SDA)正确连接,并且没有信号干扰。

    总结和推荐


    总结:
    BUF08832 是一款高性能的伽马电压生成器和 VCOM 驱动器,适用于高精度液晶显示面板应用。它集成了双银行非易失性内存,便于多版本伽马曲线的管理。其10位高分辨率和高速数据传输能力使其成为市场上极具竞争力的产品。
    推荐:
    鉴于其出色的性能和广泛的应用范围,强烈推荐给需要高性能液晶显示屏校准和图像处理的应用场景。无论是制造业还是专业应用领域,BUF08832 都是一个值得信赖的选择。

BUF08832AIPWPR参数

参数
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 -
最小工作供电电压 -
THD + 噪声 -
输出类型 Rail to Rail
放大器类型 Gamma Buffer,VCOM
最大输出功率 -
6.6mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 HTSSOP-20
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

BUF08832AIPWPR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BUF08832AIPWPR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS BUF08832AIPWPR BUF08832AIPWPR数据手册
