首页  >  产品百科  >  OPA354AIDBVTG4

OPA354AIDBVTG4

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 4.9mA 150V/μs 6.5nV/rtHz 100MHz Rail to Rail 100mA 1 1 5.5V 2mV 3pA 250MHz Voltage Feedback SOT-23-5 贴片安装,黏合安装 2.9mm*1.6mm*1.15mm
供应商型号: 595-OPA354AIDBVTG4
供应商: Mouser
标准整包数: 1

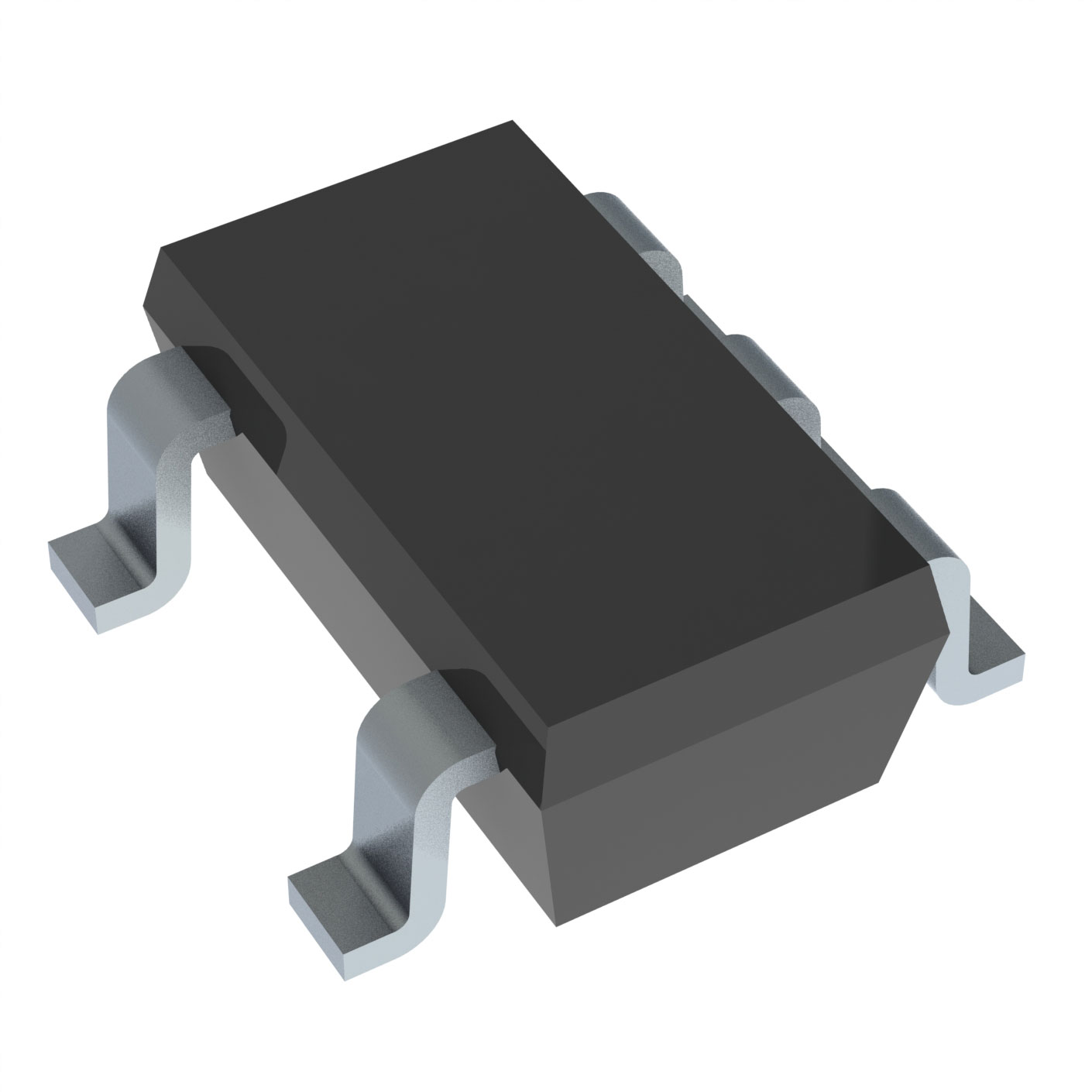

TEXAS INSTRUMENTS 运算放大器 OPA354AIDBVTG4

OPA354AIDBVTG4概述


    产品简介


    OPA354, OPA2354, OPA4354 高速运算放大器
    OPA354、OPA2354 和 OPA4354 是一款高性能的单电源供电运算放大器,广泛应用于视频处理、超声波、光网络和激光调谐等领域。这些运算放大器提供极高的带宽、快速的上升时间和低噪声,使得它们在高动态范围的应用中表现出色。

    技术参数


    - 工作电压范围:2.5 V 至 5.5 V
    - 增益带宽积 (GBW):250 MHz
    - 单位增益带宽:250 MHz
    - 高摆率:150 V/μs
    - 低噪声:6.5 nV/√Hz
    - 输出电流:> 100 mA
    - 共模抑制比 (CMRR):66 dB 至 80 dB(-40°C 到 +125°C)
    - 输入偏置电流:3 pA
    - 静默电流:4.9 mA/通道
    - 工作温度范围:-40°C 至 +125°C

    产品特点和优势


    OPA354 系列运算放大器具有出色的视频处理性能,如 0.02% 的差分增益误差和 0.09° 的差分相位误差。其高速特性使其非常适合于高速信号处理,特别是在视频和光通信等领域。此外,该系列放大器提供了多个封装选项,以满足不同的应用场景需求。

    应用案例和使用建议


    应用案例
    - 视频处理:在摄像机和监视器中,OPA354 系列运算放大器可以提供卓越的图像质量和高分辨率视频处理。
    - 超声波:在医疗诊断设备中,用于信号放大和滤波。
    - 光网络和激光调谐:在光通信系统中,用于调制和放大信号。
    使用建议
    在使用 OPA354 系列运算放大器时,应确保正确的电源电压范围,避免过压或欠压情况。在设计电路时,应注意电源去耦合电容的位置和值,以减少噪声干扰。对于高要求的视频处理应用,建议选择适当的封装以提高散热性能,例如使用 PowerPAD 封装。

    兼容性和支持


    OPA354 系列运算放大器与多种电子元器件和设备兼容,包括电源管理芯片和数字信号处理器等。Texas Instruments 提供详尽的技术文档和设计支持,帮助用户更好地理解和使用这些器件。

    常见问题与解决方案


    1. 问:OPA354 的最大输出电流是多少?
    - 答:OPA354 的最大输出电流为 >100 mA。
    2. 问:如何正确设置电源电压?
    - 答:电源电压应在 2.5 V 至 5.5 V 范围内,具体取决于所选型号和应用场景。
    3. 问:如何避免温度过高导致的热关机?
    - 答:确保良好的散热设计,并根据需要配置热关断阈值。建议在电路设计时加入散热片或采用 PowerPAD 封装。

    总结和推荐


    总体而言,OPA354 系列运算放大器是一款高性能、多用途的产品,特别适用于视频处理和高频信号放大等领域。其出色的性能和灵活的封装选项使其在市场上具备显著的竞争优势。强烈推荐在高精度和高速信号处理应用中选用 OPA354 系列运算放大器。对于需要卓越性能和可靠性解决方案的设计工程师来说,这是一个理想的选择。

OPA354AIDBVTG4参数

参数
关闭 -
典型输入噪声电压密度 6.5nV/rtHz
Vos - 输入偏置电压 2mV
最小工作供电电压 -
典型供电电流 4.9mA
输出类型 Rail to Rail
电流 - 输入偏置 3pA
每个通道的输出电流 100mA
-3db带宽 250MHz
放大器类型 Voltage Feedback
通道数量 1
CMRR - 共模抑制比 -
典型增益带宽 100MHz
电路数 1
典型压摆率 150V/μs
最大工作供电电压 5.5V
长*宽*高 2.9mm*1.6mm*1.15mm
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

OPA354AIDBVTG4厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA354AIDBVTG4数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA354AIDBVTG4 OPA354AIDBVTG4数据手册

OPA354AIDBVTG4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.255 ¥ 35.9548
10+ $ 2.761 ¥ 23.3305
25+ $ 2.552 ¥ 21.5644
100+ $ 2.268 ¥ 19.1646
250+ $ 1.9224 ¥ 16.2443
500+ $ 1.7388 ¥ 14.6929
1000+ $ 1.428 ¥ 12.0666
2500+ $ 1.386 ¥ 11.7117
5000+ $ 1.2915 ¥ 10.9132
库存: 2699
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 35.95
直接购买
加入购物车
