OPA2354AIDDAR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 4.9mA(x2 Channels) 150V/μs 6.5nV/rtHz 100MHz Rail to Rail 100mA 2 2 3V ±2.75V,5.5V 2mV 3pA 250MHz CMOS,Voltage Feedback SOP 贴片安装,黏合安装 4.89mm*3.9mm*1.48mm
供应商型号: OPA2354AIDDAR
供应商: 国内现货
标准整包数: 10

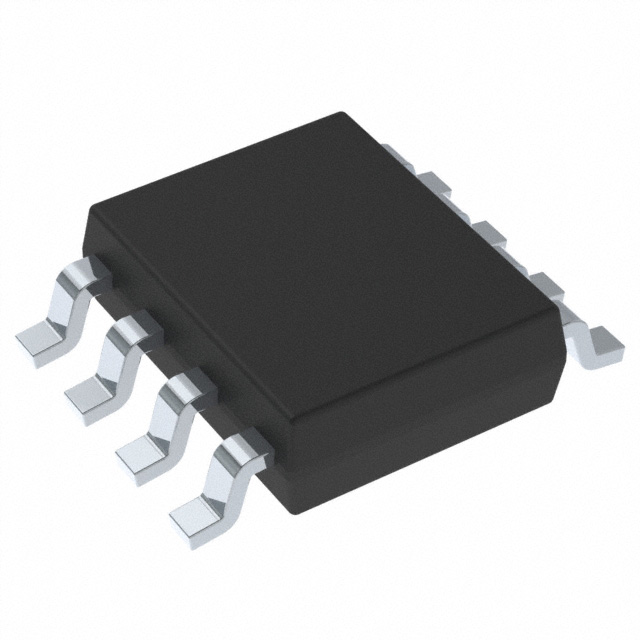

TEXAS INSTRUMENTS 运算放大器 OPA2354AIDDAR

OPA2354AIDDAR概述


    产品简介


    OPA354、OPA2354、OPA4354 高速 CMOS 运算放大器
    OPA354、OPA2354 和 OPA4354 是德州仪器(Texas Instruments)推出的一系列高带宽、高速度运算放大器。这些运放设计用于视频处理和其他需要高带宽的应用场景。它们具有轨到轨输入和输出特性,能够在单电源供电下稳定运行。该系列产品适用于多种应用场景,如视频处理、超声波、光网络、激光调谐、光电二极管跨阻放大器、有源滤波器和模数转换器(ADC)输入缓冲器等。

    技术参数


    | 参数 | 描述 |
    | : | : |
    | 带宽 | 250 MHz (单位增益带宽) |
    | 广泛带宽 | 100 MHz (增益带宽) |
    | 高速率 | 150 V/µs (斜率) |
    | 低噪声 | 6.5 nV/√Hz |
    | 输出电流 | > 100 mA (最大值) |
    | 工作电压范围 | 2.5 V 至 5.5 V |
    | 输入偏置电流 | 3 pA |
    | 轨到轨输入输出 | 支持 |
    | 工作温度范围 | -40°C 至 +125°C |

    产品特点和优势


    OPA354 系列运放具备以下独特功能和优势:
    1. 高带宽:提供高达250 MHz的单位增益带宽和100 MHz的增益带宽,满足视频处理和其他需要高速传输信号的应用需求。
    2. 高输出电流:能够驱动超过100 mA的输出电流,适用于驱动高容性负载。
    3. 低噪声:仅6.5 nV/√Hz的输入电压噪声,确保信号质量。
    4. 轨到轨输入输出:支持从电源电压轨到轨的输入输出,提高灵活性和效率。
    5. 微小封装:提供多种小型化封装选择,如SOT-23和HSOP PowerPAD,节省空间并提升散热性能。

    应用案例和使用建议


    应用案例:
    - 视频处理:高带宽和低噪声特性使其适用于高精度视频信号放大。
    - 光学网络和激光调谐:可用于实现高精度、高速度的光信号处理。
    - 通信设备:作为ADC输入缓冲器和DAC输出放大器,保证信号传输的质量和稳定性。
    使用建议:
    - 在使用时,需注意电源电压范围应在2.5 V至5.5 V之间,以避免损坏设备。
    - 对于需要全100 mA连续输出电流的应用,可选用单通道和双通道的HSOP PowerPAD版本。
    - 避免长期暴露在极端温度环境下,以保持设备的可靠性和稳定性。

    兼容性和支持


    OPA354系列运放与市面上常见的电子元件和设备具有良好的兼容性,可在多种平台和电路设计中使用。此外,德州仪器提供全面的技术支持和服务,包括软件工具、设计资源和在线社区支持,帮助用户快速解决问题并进行有效的产品开发。

    常见问题与解决方案


    1. 问:如何确定最佳的工作电压?
    - 答:建议工作电压范围为2.5 V至5.5 V,具体取决于应用场景和系统要求。可以参考数据手册中的推荐操作条件表进行选择。
    2. 问:如何解决过载恢复时间过长的问题?
    - 答:检查负载电阻和信号幅度,确保在最大输出幅度范围内。如果问题依旧存在,尝试调整增益设置或更换更适合的应用电路。
    3. 问:如何防止过热问题?
    - 答:建议采用适当的散热措施,如使用散热片或增加散热孔。同时,合理布局电路板以提高热分布均匀性。

    总结和推荐


    综上所述,OPA354系列运放凭借其高带宽、高速率、低噪声和高输出电流等特点,在视频处理、光学网络及激光调谐等领域中表现出色。该系列运放提供了多种封装形式,满足不同应用场景的需求,并且德州仪器提供了全方位的支持服务。因此,推荐在高性能信号处理和视频处理项目中使用OPA354系列运放。

OPA2354AIDDAR参数

参数
典型压摆率 150V/μs
电路数 2
输出类型 Rail to Rail
CMRR - 共模抑制比 -
-3db带宽 250MHz
典型增益带宽 100MHz
典型输入噪声电压密度 6.5nV/rtHz
典型供电电流 4.9mA(x2 Channels)
最大工作供电电压 ±2.75V,5.5V
每个通道的输出电流 100mA
最小工作供电电压 3V
电流 - 输入偏置 3pA
通道数量 2
关闭 -
Vos - 输入偏置电压 2mV
放大器类型 CMOS,Voltage Feedback
长*宽*高 4.89mm*3.9mm*1.48mm
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPA2354AIDDAR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2354AIDDAR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2354AIDDAR OPA2354AIDDAR数据手册

OPA2354AIDDAR封装设计

查看详情并下载
Symbol
Footprint
3D Model
