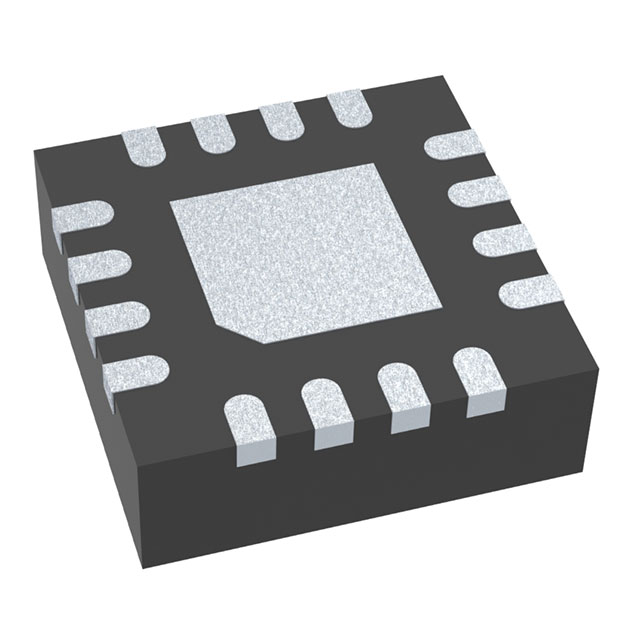

OPA857IRGTT

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 超低噪声运算放大器, 单通道, VQFN封装, 单电源, 表面贴装, 16引脚
供应商型号: OPA857IRGTT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 运算放大器 OPA857IRGTT

OPA857IRGTT概述

    OPA857 技术手册概述

    1. 产品简介


    OPA857 是一款超低噪声、宽带宽、可选反馈电阻的跨阻放大器(Transimpedance Amplifier, TIA),主要应用于光二极管监测。其内部集成中点参考电压,具备伪差分输出电压和宽动态范围等特点,适用于高速电流到电压转换、光学放大器及CT扫描仪前端等多种应用领域。

    2. 技术参数


    - 供电电源:
    - 电压范围:2.7 V 至 3.6 V
    - 额定电流:23.4 mA
    - 绝对最大额定值:
    - 供电电压:3.8 V
    - 输入和输出电压:\( (V{S-}) - 0.7 \) V 至 \( (V{S+}) + 0.7 \) V
    - 差分输入电压:1 V
    - 最大输出电流:50 mA
    - 工作条件:
    - 供电电压范围:2.7 V 至 3.6 V
    - 工作温度范围:-40°C 至 +85°C
    - 电特性:
    - 小信号带宽:105 MHz(1 kΩ 跨阻增益)至 125 MHz(20 kΩ 跨阻增益)
    - 增益误差:±1%(20 kΩ跨阻增益)
    - 输出偏置电压:±1 mV(25°C)

    3. 产品特点和优势


    - 内部中点参考电压:简化设计并确保电路稳定。
    - 超低输入引脚噪声:提供优异的信噪比。
    - 快速过载恢复时间:减少系统响应时间。
    - 伪差分输出:提高抗干扰能力。
    - 宽动态范围:适应各种应用场景。
    - 宽温度范围:适用范围广,能在极端环境下稳定工作。

    4. 应用案例和使用建议


    - 光二极管监测:适用于光电检测系统的光二极管监测。
    - 高精度电流到电压转换:适合高精度电流到电压转换应用。
    - CT扫描仪前端:应用于医学成像领域。
    使用建议:
    - 确保负载电阻在推荐范围内,以保证电路性能。
    - 注意电路的热管理,特别是在高功率应用中。

    5. 兼容性和支持


    OPA857 具有良好的兼容性,可以与其他适当的外部电路和元器件配合使用。德州仪器提供了全面的技术支持,包括软件工具和社区资源。

    6. 常见问题与解决方案


    - 问题: 电源电压不稳定导致输出不正常。
    - 解决方案: 检查电源电路,确保电源电压稳定且符合要求。
    - 问题: 输出偏置电压过高。
    - 解决方案: 检查输入信号和增益设置,适当调整以减小偏置电压。

    7. 总结和推荐


    综上所述,OPA857 以其高精度、低噪声、宽动态范围和快速恢复时间等优势,在多种应用场景中表现出色。特别是在光电检测、高精度测量和医疗成像等领域有着广泛的应用前景。因此,强烈推荐使用这款器件。

OPA857IRGTT参数

参数
典型压摆率 220V/μs
关闭 -
输出类型 -
电流 - 输入偏置 1μA
CMRR - 共模抑制比 -
电路数 1
放大器类型 Transimpedance
每个通道的输出电流 50mA
典型增益带宽 -
最大工作供电电压 3.6V
典型输入噪声电压密度 -
Vos - 输入偏置电压 10mV
最小工作供电电压 -
通道数量 1
典型供电电流 23.4mA
-3db带宽 130MHz
3.15mm(Max)
3.15mm(Max)
1mm(Max)
通用封装 VQFN-16
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装
