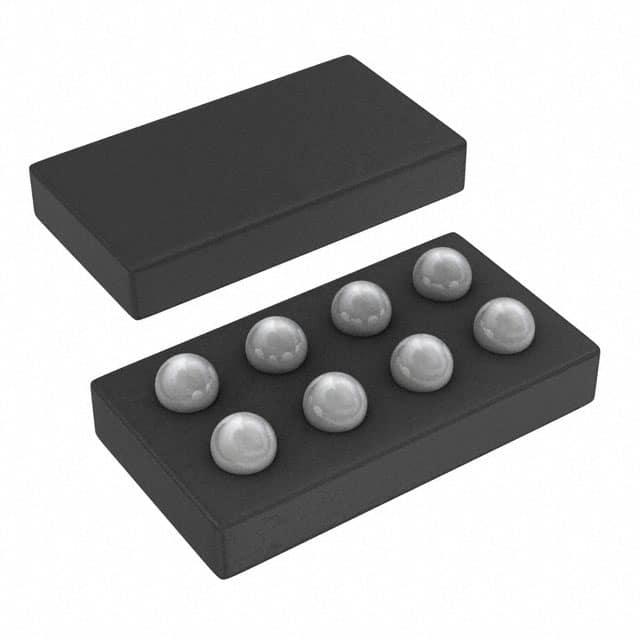

OPA2347YEDR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 20μA(x2 Channels) 170mV/μs 60nV/rtHz 350KHz 70dB 关闭 Rail to Rail 17mA 2 2 2.3V 5.5V 2mV 0.5pA General Purpose DSBGA-8 贴片安装,黏合安装 2.3mm*1.3mm*650μm
供应商型号: 25E-OPA2347YEDR
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA2347YEDR

OPA2347YEDR概述

    微功耗运算放大器OFA347系列技术手册

    产品简介


    微功耗运算放大器OFA347系列是TI公司推出的低功耗、高性能的运算放大器,广泛应用于便携式设备、电池供电系统及传感器领域。该系列包括单通道(OPA347)、双通道(OPA2347)和四通道(OPA4347),分别提供多种封装形式(如SOT23-5、SO-8、DIP-8、SC70-5、TSSOP-14等)。这些微小尺寸与低功耗特性使其成为便携设备和电池驱动设备的理想选择。

    技术参数


    - 供电电压范围: 2.3V至5.5V
    - 输入电压范围: 超过供电范围200mV
    - 输出电压范围: 靠近供电范围±5mV内
    - 输入偏置电流: ±0.5至±10pA
    - 共模抑制比(CMRR): ≥66dB(典型值)
    - 增益带宽积: 350kHz
    - 静态电流(IQ): 每通道≤34μA(最大值)
    - 速度/功耗比: 高速,功耗极低
    - 温度范围: 工作温度范围为–65°C至+150°C

    产品特点和优势


    1. 微功耗特性: 最大静态电流仅为34μA,极大延长电池使用寿命,适合低功耗场景。
    2. 宽输入输出范围: 输入可扩展至超出供电范围200mV,输出范围接近供电轨。
    3. 高CMRR和PSRR: 共模抑制比高,信号抗干扰能力强。
    4. 多种封装形式: 包括微型封装(WCSP-8、SC70-5等),适用于空间受限的应用场景。
    5. 宽温区支持: 工作温度范围广,确保在恶劣环境下仍能正常工作。

    应用案例和使用建议


    - 烟雾探测器: 利用其高精度和低功耗特点,可以有效检测微弱电信号。
    - 工业传感器: 铁道传感器或流量计,需要稳定的信号处理能力。
    - 健康监护设备: 集成于便携医疗设备中,用于心率、血压等数据采集。
    使用建议: 在设计中尽量减少外部寄生电容的影响,例如增加一个小型反馈电容(4pF至6pF)以增强稳定性,同时确保电源线连接适当的旁路电容。

    兼容性和支持


    - 兼容性: 与多种主流电路板和模块兼容,能够轻松嵌入现有硬件系统。
    - 技术支持: 提供完整的官方文档和工具链支持,涵盖原理图、PCB布局和调试指南。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 动态范围不足 | 确保输入信号不超过允许范围,调整增益设置。 |
    | 输出电压异常波动 | 检查负载阻抗是否过低,适当调整外部电阻。 |
    | 系统噪声过大 | 使用滤波电容,降低外部干扰影响。 |

    总结和推荐


    OFA347系列运算放大器凭借其低功耗、高精度和卓越的稳定性能,在便携式设备和电池供电领域表现优异。其紧凑封装和广泛的工作温度范围使其成为苛刻环境下的理想选择。推荐应用于对能耗敏感的各类设备中,如烟雾探测器、工业传感器以及便携式医疗设备。
    总体评价: 非常值得推荐,特别适合低功耗、高可靠性需求的设计场景。

OPA2347YEDR参数

参数
典型压摆率 170mV/μs
-3db带宽 -
最小工作供电电压 2.3V
输出类型 Rail to Rail
电路数 2
关闭 关闭
Vos - 输入偏置电压 2mV
CMRR - 共模抑制比 70dB
典型输入噪声电压密度 60nV/rtHz
放大器类型 General Purpose
每个通道的输出电流 17mA
通道数量 2
电流 - 输入偏置 0.5pA
典型增益带宽 350KHz
最大工作供电电压 5.5V
典型供电电流 20μA(x2 Channels)
长*宽*高 2.3mm*1.3mm*650μm
通用封装 DSBGA-8
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

OPA2347YEDR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA2347YEDR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA2347YEDR OPA2347YEDR数据手册

OPA2347YEDR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 9.8493
5000+ ¥ 9.4084
10000+ ¥ 9.0676
库存: 2269
起订量: 1016 增量: 0
交货地:
最小起订量为:10
合计: ¥ 98.49
直接购买
加入购物车
