BUF634FKTTT

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 15mA 2KV/μs 4nV/rtHz 180MHz 250mA 1 1 4.5V ±18V,36V 30mV 5μA 180MHz Buffer DDPAK-5,TO-263 贴片安装,黏合安装 10.16mm*8.42mm*4.58mm
供应商型号: 296-BUF634FKTTTTR-ND
供应商: Digi-Key
标准整包数: 250

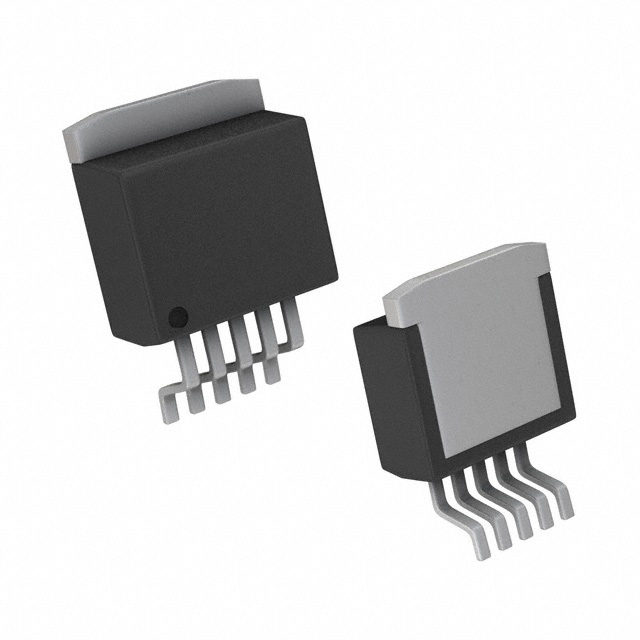

TEXAS INSTRUMENTS 运算放大器 BUF634FKTTT

BUF634FKTTT概述

    BUF634 高速缓冲器:高性能产品概述
    摘要
    本文详细介绍了Texas Instruments公司的BUF634高速缓冲器的技术规格和应用领域。BUF634具备高输出电流、高速率和宽频带的优点,适用于多种工业和商业应用场景。尽管BUF634有更高级版本BUF634A,本文仍着重于其核心技术和应用价值。

    1. 产品简介


    产品类型:BUF634是一款高性能、高速率的缓冲器,采用全内部电流限制和热关断保护设计,可显著提高电路稳定性和可靠性。
    主要功能:BUF634可以作为电压或电流信号的缓冲放大器,提供高输出电流(250mA)和快速上升沿(2000V/µs),从而确保高速数据传输和信号完整性。
    应用领域:BUF634广泛应用于各种系统中,包括但不限于阀驱动、电磁线圈驱动、运算放大器电流增强器、线路驱动、耳机驱动、视频信号驱动、电机驱动和测试设备。此外,它也可用于自动测试设备(ATE)引脚驱动。

    2. 技术参数


    - 输出电流:最大250mA
    - 斜率:2000V/µs
    - 带宽调整范围:30MHz到180MHz(通过连接电阻到BW引脚调节)
    - 静态电流:低功耗模式下为1.5mA(30MHz带宽)
    - 供电范围:±2.25V至±18V
    - 封装类型:8引脚PDIP,SOIC-8,5引脚TO-220,5引脚DDPAK-TO-263表面贴装
    - 温度范围:工作温度范围为-40℃至125℃
    - 静态电流:在1.5mA静态电流下,可达到250mA输出电流和2000V/µs的斜率,带宽可达30MHz。

    3. 产品特点和优势


    - 高输出电流:BUF634可以在低功耗模式下提供高达250mA的输出电流,特别适合需要大电流输出的应用场景。
    - 高速率:2000V/µs的斜率确保了快速的响应时间和精确的信号传递。
    - 灵活的带宽调整:通过外接电阻,可以调整带宽从30MHz到180MHz,满足不同应用需求。
    - 低静态电流:仅需1.5mA的静态电流即可实现高性能表现,降低了整体功耗。
    - 内置保护机制:内部电流限制和热关断保护提高了器件的可靠性和使用寿命。
    - 多封装选项:提供了多种封装形式以适应不同的机械和散热要求。

    4. 应用案例和使用建议


    - 阀驱动:BUF634可在快速开关应用中提供稳定的电流输出,例如气动阀门控制。
    - 电磁线圈驱动:在需要大量瞬时电流的应用中,如电感负载驱动, BUF634可以有效避免饱和现象。
    - 测试设备:在ATE设备中,BUF634能提升信号驱动能力和减少测试误差。

    使用建议:
    - 在设计时应考虑电路布局,确保良好的散热,以避免过热导致的性能下降。
    - 调整电阻值来优化带宽,根据具体应用选择最佳配置。
    - 使用适当的电源电压和电流保护措施,以防止过载损坏。

    5. 兼容性和支持


    - 兼容性:BUF634与常见的测试设备和操作环境兼容,能够无缝集成到现有的系统中。
    - 技术支持:Texas Instruments提供了详尽的产品文档和技术支持服务,帮助客户解决应用过程中遇到的问题。

    6. 常见问题与解决方案


    1. 过热问题
    - 问题描述:长时间运行后,器件可能出现过热现象。
    - 解决方法:在设计电路时增加散热片或采用合适的散热策略,如加装散热风扇。

    2. 输出不稳定
    - 问题描述:输出电压或电流波动大。
    - 解决方法:检查输入信号是否稳定,确认电源电压是否符合规范,确保所有连接正确无误。

    7. 总结和推荐


    综上所述,BUF634以其高输出电流、快速响应和广泛的带宽调整能力,成为众多应用场景的理想选择。其卓越的性能和多功能性使其在市场上具有显著的竞争优势。尽管市场上有更新版本BUF634A,但BUF634依然具有很高的性价比和可靠性,强烈推荐用于需要高精度和稳定性信号传输的场合。

BUF634FKTTT参数

参数
每个通道的输出电流 250mA
最大工作供电电压 ±18V,36V
-3db带宽 180MHz
典型增益带宽 180MHz
放大器类型 Buffer
通道数量 1
典型供电电流 15mA
典型输入噪声电压密度 4nV/rtHz
CMRR - 共模抑制比 -
输出类型 -
电路数 1
关闭 -
电流 - 输入偏置 5μA
最小工作供电电压 4.5V
典型压摆率 2KV/μs
Vos - 输入偏置电压 30mV
长*宽*高 10.16mm*8.42mm*4.58mm
通用封装 DDPAK-5,TO-263
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 卷带包装

BUF634FKTTT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

BUF634FKTTT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS BUF634FKTTT BUF634FKTTT数据手册

BUF634FKTTT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 19.4544 ¥ 162.8094
500+ $ 19.0168 ¥ 159.1468
库存: 1000
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 40702.35
