LMH6401IRMZT

产品分类: 其他放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 69mA 4V 5.25V Variable Gain UQFN-16 贴片安装,黏合安装
供应商型号: LMH6401IRMZT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 其他放大器 LMH6401IRMZT

LMH6401IRMZT概述


    产品简介


    产品名称: LMH6401
    产品类型: 全差分可变增益放大器(DVGA)
    主要功能: LMH6401是一款宽带数字控制放大器,具有直流至4.5 GHz的3-dB带宽。它提供从-6 dB到26 dB的可调增益,以1-dB步长变化,并且可以在单端和差分供电模式下工作。该放大器在射频(RF)、中频(IF)和高速时域应用中表现出色,是模拟到数字转换器(ADC)驱动器的理想选择。
    应用领域:
    - 测试和测量
    - 超宽带ADC驱动器
    - 通信接收机
    - 射频采样子系统
    - 表面声波滤波器缓冲器和驱动器
    - 国防和雷达

    技术参数


    - 供电电压范围: 4.0 V至5.25 V
    - 增益范围: -6 dB 至 26 dB(1-dB步长)
    - 输入阻抗: 差分 100 Ω
    - 小信号带宽: 4.5 GHz(在26 dB增益下)
    - 最大输出摆幅: 6.0 VPPD(差分)
    - 增益误差: -1 dB 至 1 dB
    - 噪声系数: 8 dB(1 GHz,RS = 100 Ω)
    - 谐波失真:
    - 第二谐波失真(HD2): 最大-63 dBc(1 GHz)
    - 第三谐波失真(HD3): 最大-54 dBc(1 GHz)
    - 输出IP3:
    - -33 dBm(1 GHz)
    - -27 dBm(2 GHz)
    - 温度范围: 操作温度 -40°C 至 85°C

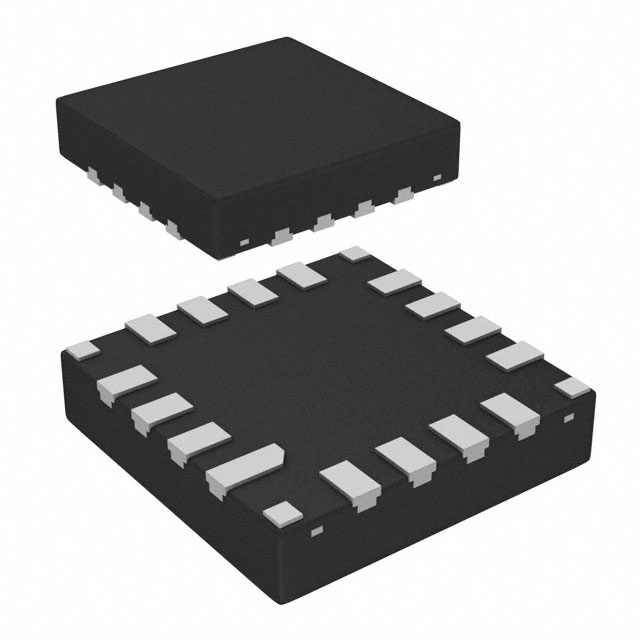

    - 封装: 3mm × 3mm UQFN-16

    产品特点和优势


    LMH6401具备广泛的增益调整范围,能够适应多种应用场景的需求。其优异的噪声和失真性能使其成为超宽带ADC驱动的理想选择。该放大器在低功率状态下仍然能够维持高性能,功耗仅为345 mW。此外,它还支持单端和差分供电,具有广泛的温度范围,适用于严苛的工业和军事应用。

    应用案例和使用建议


    应用场景: 在RF和IF采样接收机中,LMH6401可以作为前端放大器,提高信号的信噪比。
    使用建议:
    - 在配置LMH6401时,需注意增益设置和输出负载匹配,以达到最佳性能。
    - 使用适当的电源去耦合电容来确保稳定的供电。
    - 在进行高精度测试时,应确保测试环境符合推荐的工作条件。

    兼容性和支持


    LMH6401可以与多种ADC和其他电子元器件配合使用。TI提供了详尽的技术文档和工具支持,帮助用户快速理解和应用该产品。同时,也有在线社区和论坛为用户提供进一步的技术支持。

    常见问题与解决方案


    常见问题:
    - 问题1: 放大器增益不稳定
    解决方案: 确认增益设置正确,检查输入信号质量和供电情况。
    - 问题2: 输出摆幅受限
    解决方案: 调整输出负载电阻,确保其符合放大器的负载要求。

    总结和推荐


    LMH6401以其宽广的增益调节范围、出色的噪声和失真性能以及良好的温度稳定性,成为高性能射频和中频应用的理想选择。其广泛的适用范围和可靠的支持服务,使得LMH6401成为该领域用户的首选产品。因此,强烈推荐此产品用于各种需要高质量信号处理的应用中。

LMH6401IRMZT参数

参数
典型供电电流 69mA
最大工作供电电压 5.25V
最小工作供电电压 4V
放大器类型 Variable Gain
3.1mm(Max)
3.1mm(Max)
650μm(Max)
通用封装 UQFN-16
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LMH6401IRMZT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMH6401IRMZT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 其他放大器 TEXAS INSTRUMENTS LMH6401IRMZT LMH6401IRMZT数据手册

LMH6401IRMZT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 123.0858
2000+ ¥ 119.9565
3000+ ¥ 116.8272
库存: 14000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 123085.8
