TAS2559YZR

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.0035%@ 8Ω @ 1W,0.02%@ 8Ω @ 3W 1-Channel (Mono) 1.8V 5*1 @ 4Ω 1.95V 8Ω D 类 DSBGA-42 贴片安装,黏合安装
供应商型号: 21M-TAS2559YZR
供应商: 云汉优选
标准整包数: 1

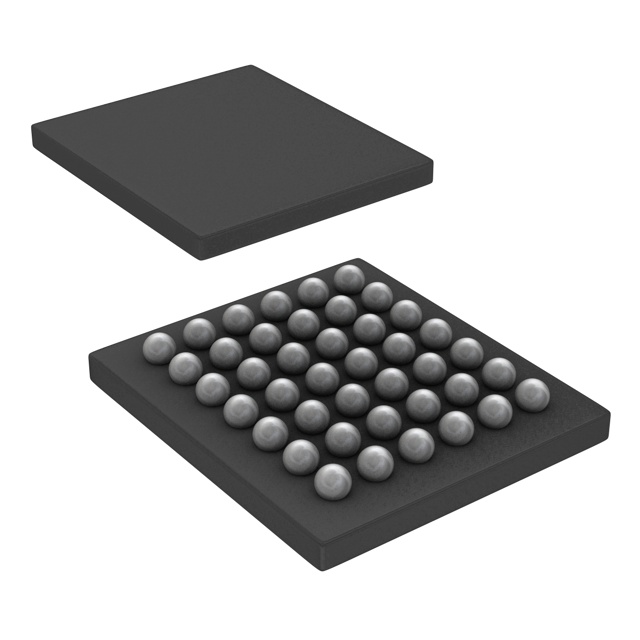

TEXAS INSTRUMENTS 多媒体放大器 TAS2559YZR

TAS2559YZR概述

    TAS2559 5.7-W Class-D Mono Audio Amplifier

    1. 产品简介


    TAS2559 是一款高度集成的单声道音频放大器,专为提升音质和效率设计。它采用超低噪声的类D放大器技术,并集成了内置的扬声器检测和热保护等功能。TAS2559适用于多种设备,包括手机、平板电脑、智能门铃、恒温器、个人电脑以及蓝牙音箱和配件等。

    2. 技术参数


    TAS2559的主要技术参数如下:
    - 输出功率:
    - 5.7 W(1% THD+N) 和 6.9 W(10% THD+N)到4欧姆负载,4.2V电源
    - 3.8 W(1% THD+N) 和 4.5 W(10% THD+N)到8欧姆负载,4.2V电源
    - 噪声水平:
    - DAC+类D噪声(ICN)为15.9 µV
    - 信噪比(SNR):111 dB(1% THD+N/8Ω)
    - 总谐波失真加噪声(THD+N):
    - -90 dB(1 W/8Ω)
    - 电源抑制比(PSRR):110 dB(200 mVpp 217 Hz纹波)
    - 输入采样率:8 kHz至96 kHz
    - 类H升压转换器效率:
    - 86%(500 mW/8Ω,3.6V VBAT)
    - 87%(700 mW/8Ω,4.2V VBAT)

    3. 产品特点和优势


    TAS2559的主要特点包括:
    - 超低噪声的单声道增强型类D放大器
    - 内置扬声器检测功能,可测量电流和电压
    - 支持语音和音频动态分离调校
    - 高效的类H升压转换器,具有多级跟踪功能
    - 自动增益控制(AGC),限制电池电流消耗
    - 温度保护、短路保护和欠压保护
    这些特点使其在移动设备和智能家居设备等领域表现出色,并具有较高的市场竞争力。

    4. 应用案例和使用建议


    应用案例:
    - 移动设备如手机和平板电脑
    - 智能门铃和语音控制恒温器
    - 个人计算机的内置扬声器系统
    - 蓝牙音箱及配件
    使用建议:
    - 在设计时应考虑散热问题,尤其是在高输出功率下使用时。
    - 确保输入信号符合规格要求,以避免过度失真。
    - 结合TAS2559的扬声器检测功能进行实时监控,确保安全运行。

    5. 兼容性和支持


    TAS2559 支持多种接口标准,包括I2S、左对齐、右对齐、DSP和TDM输入输出接口。它还支持通过I2C或SPI接口进行寄存器控制。此外,厂商提供详细的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备启动时间过长 | 检查设备配置和软件设置是否正确。 |
    | 音频质量不佳 | 检查音频信号输入是否稳定,必要时调整增益设置。 |
    | 设备过热 | 确保良好的散热条件,检查是否需要减少输出功率。 |

    7. 总结和推荐


    TAS2559凭借其出色的性能、丰富的功能和广泛的适用范围,在音频放大器市场上具有很强的竞争力。无论是应用于手机、平板电脑还是其他消费电子产品,都能提供优质的音频体验。鉴于其高效、可靠的特性,强烈推荐使用TAS2559作为高性能音频系统的理想选择。

TAS2559YZR参数

参数
音频-负载阻抗
最大工作供电电压 1.95V
最小工作供电电压 1.8V
THD + 噪声 0.0035%@ 8Ω @ 1W,0.02%@ 8Ω @ 3W
输出类型 1-Channel (Mono)
放大器类型 D 类
最大输出功率 5*1 @ 4Ω
-3db带宽 -
3.51mm(Max)
3.26mm(Max)
280μm(Max)
通用封装 DSBGA-42
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

TAS2559YZR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TAS2559YZR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS TAS2559YZR TAS2559YZR数据手册

TAS2559YZR封装设计

查看详情并下载
Symbol
Footprint
3D Model
