LMV1089RL/NOPB

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.1%@ 100000Ω 1-Channel(Mono) 2.7V 5.5V 100KΩ AB 类 BGA 贴片安装 3.46mm*3.46mm*460μm
供应商型号: 25E-LMV1089RL/NOPB
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 多媒体放大器 LMV1089RL/NOPB

LMV1089RL/NOPB概述

    高质量文章:LMV1089 微型双输入阵列麦克风放大器技术分析

    产品简介


    LMV1089 是一款由德州仪器(TI)推出的全模拟式双差分输入和差分输出的麦克风阵列放大器,专为降低远场噪声设计,同时保留近场语音信号的清晰度。这款器件适用于多种音频增强和语音通信应用,如头戴式耳机、手机、对讲机、蓝牙耳机及手持话筒等。它具有高度集成化设计,仅需极少外部元件即可实现卓越的远场噪声抑制能力,同时保持低功耗和高性价比,成为智能设备和语音识别领域的理想选择。

    技术参数


    以下是 LMV1089 的关键性能参数和技术规格:
    | 参数名称 | 典型值 | 最小值 | 最大值 |
    ||
    | 供电电压(VDD) | 2.7 V | 1.8 V | 5.5 V |
    | 工作温度范围 | -40°C +85°C |
    | 工作电流(典型值) | 1.1 mA 1.5 mA |
    | 关断电流(典型值) | 0.7 μA 1 μA |
    | 输入阻抗(ZIN) | 142 kΩ
    | 输出阻抗(ZOUT) | 300 Ω
    | 增益调节范围 | 6 dB ~ 48 dB
    | 远场噪声抑制(电气性能) | 37 dB | 20 dB
    | 信噪比(A-加权) | 65 dB
    | 总谐波失真加噪声(THD+N) | 0.1 % 0.2 % |
    | 电源抑制比(PSRR,f=217 Hz) | 96 dB 85 dB |
    LMV1089 支持双麦克风输入,采用纯模拟信号处理架构,无需引入数字信号处理器(DSP),从而减少了延迟并降低了功耗。该器件还集成了 EEPROM 用于自动校准功能,确保系统稳定运行。

    产品特点和优势


    1. 卓越的远场噪声抑制能力
    LMV1089 能够将远场噪声(大于 50 cm 处)减少多达 20 dB,在正确配置和校准的系统中,可以显著提升语音信号的清晰度。
    2. 低功耗设计
    仅为 1.1 mA 的典型工作电流使其非常适合于电池供电设备,比如手机和无线耳机。
    3. 自动校准功能
    内置 EEPROM 可存储校准系数,支持快速初始化,保证系统的稳定性和一致性。
    4. 优异的射频抗干扰能力
    优秀的 RF 免疫特性使其能够在复杂电磁环境下可靠运行。
    5. 小型封装
    采用 36 引脚 DSBGA 封装,体积小巧,便于在有限空间内集成。

    应用案例和使用建议


    LMV1089 广泛应用于各类语音增强场景,以下是几个典型应用案例及使用建议:
    1. 头戴式耳机和麦克风阵列
    在嘈杂环境中,例如车辆行驶过程中,通过调整增益和滤波设置,可以有效提升近场语音信号的质量。
    使用建议:优先测试不同麦克风偏置电压(VBM)下的性能表现,并根据实际应用场景进行优化。
    2. 移动终端设备
    手机和其他便携式设备可通过 LMV1089 实现更清晰的通话体验。
    使用建议:确保麦克风连接符合推荐的低通滤波器电容值,避免因不当配置导致信号失真。
    3. 对讲机和智能家居设备
    在这些需要多方向拾音的应用中,LMV1089 能够有效抑制来自周围环境的噪声。
    使用建议:在制造阶段完成初始校准后,后续无需额外调校即可稳定运行。

    兼容性和支持


    - 兼容性
    LMV1089 与主流音频接口协议兼容,支持 I²C 控制接口。其输入输出信号均为差分形式,因此适合与其他高性能音频 IC 搭配使用。
    - 技术支持
    德州仪器提供详尽的技术文档、参考设计及软件工具,方便开发者快速上手。此外,还可通过官方渠道获取售后支持和更新服务。

    常见问题与解决方案


    以下列举了一些用户可能遇到的问题及其解决方案:
    1. 问题:增益调节无效
    解决方法:检查默认增益寄存器(GA0 和 GA1)的设置是否正确,必要时重新执行校准流程。
    2. 问题:启动时间过长
    解决方法:减少启动前的等待时间,确认所有控制引脚处于正确状态后再启用芯片。
    3. 问题:噪声水平过高
    解决方法:增加参考电容(CREF)的容量以改善电源纹波抑制效果。

    总结和推荐


    LMV1089 以其出色的远场噪声抑制能力和低功耗设计,在语音增强领域展现了强大的竞争力。无论是消费电子产品还是工业级设备,它都提供了高效的解决方案。结合其紧凑封装和易用特性,我们认为 LMV1089 是目前市场上极具潜力的一款高性能麦克风阵列放大器,值得向广大工程师和开发团队推荐使用。
    以上内容基于技术手册提取并整理而成,希望对您有所帮助!如果您还有其他疑问或需要进一步支持,请随时联系我们。

LMV1089RL/NOPB参数

参数
最大工作供电电压 5.5V
最小工作供电电压 2.7V
THD + 噪声 0.1%@ 100000Ω
输出类型 1-Channel(Mono)
放大器类型 AB 类
最大输出功率 -
-3db带宽 -
音频-负载阻抗 100KΩ
长*宽*高 3.46mm*3.46mm*460μm
通用封装 BGA
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 散装,卷带包装

LMV1089RL/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMV1089RL/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS LMV1089RL/NOPB LMV1089RL/NOPB数据手册

LMV1089RL/NOPB封装设计

查看详情并下载
Symbol
Footprint

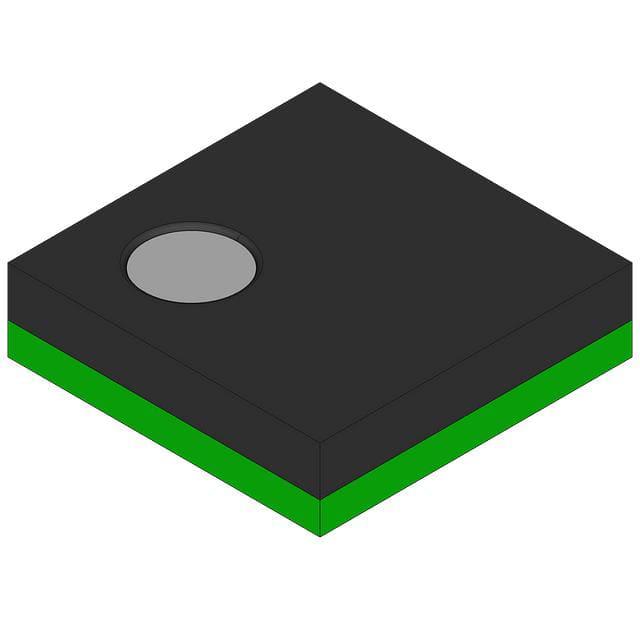

3D Model
