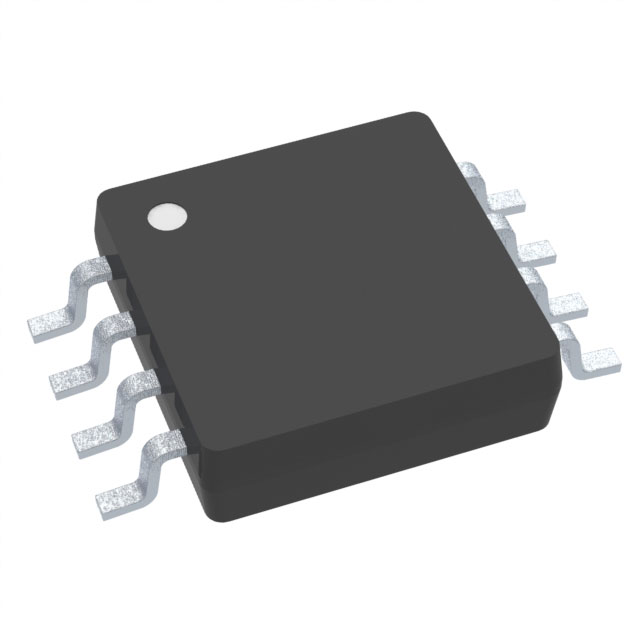

OPA2336EA/250G4

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 20μA(x2 Channels) 30mV/μs 40nV/rtHz 100KHz 关闭 Rail to Rail 5mA 2 2 2.3V 5.5V 60μV 1pA CMOS VSSOP-8 贴片安装,黏合安装 3mm*3mm*970μm
供应商型号: 595-OPA2336EA/250G4
供应商: Mouser
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA2336EA/250G4

OPA2336EA/250G4概述


    产品简介


    OPA336系列微功耗CMOS运算放大器专为电池供电的应用而设计。它们可以在单电源条件下工作,最低工作电压可低至2.1V。这些放大器特别适用于便携式仪器、高阻抗应用、光二极管前置放大器、精密积分器、医疗仪器和测试设备等领域。本系列产品提供单通道、双通道和四通道版本,方便用户根据具体需求进行选择,以实现最大的设计灵活性。

    技术参数


    - 输入偏置电流:最大值为±1pA
    - 输入失调电压:最大值为±125µV
    - 开环增益:最大值为115dB
    - 增益带宽积(GBW):典型值为100kHz
    - 摆率(SR):典型值为0.03V/µs
    - 短路电流:±5mA
    - 单电源电压范围:2.3V到5.5V
    - 工作温度范围:-55°C到+125°C
    - 封装类型:SOT23-5、SO-8、MSOP-8、DIP-8和SSOP-16
    - 静态电流:每放大器最大值为38µA

    产品特点和优势


    OPA336系列微功耗CMOS运算放大器的主要优势包括:
    - 单电源操作,适用于多种应用场景
    - 微功率消耗,静态电流仅为20µA/放大器,非常适合于便携式和电池供电设备
    - 铁电输出,摆动幅度接近电源电压的正负极(±3mV)
    - 极低的输入失调电压(125µV)和输入偏置电流(1pA)
    - 高开环增益(115dB),确保精确的信号处理
    - 独立电路设计,减少串扰和相互作用
    - 小尺寸封装,适用于紧凑型设计

    应用案例和使用建议


    这些放大器广泛应用于电池供电的便携式设备、精密测量设备以及医疗仪器等领域。例如,在光二极管前置放大器的应用中,OPA336系列可以提供非常高的灵敏度,满足低噪声和高精度的要求。
    使用建议:
    1. 由于其出色的低功耗特性,适合用于需要长电池寿命的应用。
    2. 使用时应注意保护输入端不受过压损坏,可通过外部限流电阻来限制输入电流。
    3. 在处理较大容性负载时,可以在反馈路径内插入一个电阻,以增强稳定性并减少振铃现象。

    兼容性和支持


    OPA336系列微功耗CMOS运算放大器提供了多样的封装选择,包括SOT23-5、SO-8、MSOP-8、DIP-8和SSOP-16。这意味着它易于集成到不同的电路板设计中。此外,供应商还提供了一系列的支持资源,如模拟模型下载,以帮助设计师进行详细的设计分析。

    常见问题与解决方案


    问题1:如何防止静电放电(ESD)对芯片造成损害?
    解决方案:在处理芯片时,务必遵循正确的操作规程,如使用接地腕带和防静电工作台垫。对于已知敏感的产品,可以通过指定的ESD测试,如CDM、HBM和MM测试,确保产品质量。
    问题2:在高阻抗应用中,如何确保放大器的稳定性?
    解决方案:为了增强稳定性,可以在放大器的输出端添加一个内部反馈电阻(50Ω~100Ω)。这将有助于减小大容性负载下的振铃现象,同时保持直流响应的准确性。

    总结和推荐


    OPA336系列微功耗CMOS运算放大器是一款性能优越、体积小巧且具有极高性价比的产品,非常适合于需要高性能且低功耗的应用场景。通过其卓越的稳定性和广泛的温度适应能力,这款放大器不仅能够在复杂环境中可靠运行,还能显著提升系统整体的效率和耐用性。因此,我们强烈推荐使用OPA336系列运算放大器。

OPA2336EA/250G4参数

参数
典型压摆率 30mV/μs
典型增益带宽 100KHz
电流 - 输入偏置 1pA
CMRR - 共模抑制比 -
电路数 2
最大工作供电电压 5.5V
通道数量 2
最小工作供电电压 2.3V
Vos - 输入偏置电压 60μV
每个通道的输出电流 5mA
-3db带宽 -
典型供电电流 20μA(x2 Channels)
输出类型 Rail to Rail
典型输入噪声电压密度 40nV/rtHz
关闭 关闭
放大器类型 CMOS
长*宽*高 3mm*3mm*970μm
通用封装 VSSOP-8
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

OPA2336EA/250G4厂商介绍
