LM2903ITLX/NOPB

产品分类: 比较器
厂牌: TEXAS INSTRUMENTS
产品描述: 500μA 700ns Open Collector,Rail to Rail 2 2V 36V 7mV@ 30V 250nA@ 5V 通用 DSBGA-8 贴片安装,黏合安装 1.51mm*1.51mm*360μm
供应商型号: LM2903ITLX/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 比较器 LM2903ITLX/NOPB

LM2903ITLX/NOPB概述

    产品概述:LM193-N, LM2903-N, LM293-N, LM393-N
    产品简介:
    LM193-N 系列包含两种独立且精度高的电压比较器,旨在单电源供电或双电源供电下工作,覆盖广泛的电压范围。这些比较器主要用于电池供电的应用、工业应用,例如限值比较、模拟到数字转换、脉冲和方波发生器、时延生成器、宽范围压控振荡器(VCO)、MOS 时钟定时器和多谐振荡器等。其主要优势在于低功耗、低偏移电压以及与各种逻辑系统的兼容性。
    技术参数:
    | 参数名称 | 描述 |

    | 供电电压 | 单电源:2.0 V 至 36 V;双电源:±1.0 V 至 ±18 V |
    | 供电电流 | 0.4 mA (典型) |
    | 输入偏置电流 | 25 nA (最大) |
    | 输入失调电流 | ±5 nA (最大) |
    | 输入失调电压 | ±3 mV (最大) |
    | 输入共模电压范围 | 包括接地 |
    | 差分输入电压范围 | 0 V 至 36 V |
    | 输出饱和电压 | 250 mV (最大) |
    | 输出电压 | TTL、DTL、ECL、MOS 和 CMOS 兼容 |
    产品特点和优势:
    - 高精度比较器:提供低至 2.0 mV 的最大输入失调电压。
    - 减少 Vos 温漂:工作温度范围内表现出色。
    - 不需要双电源:可以直接在单电源电压下操作。
    - 能够感应接近接地的信号:特别适用于检测微弱信号。
    - 与多种逻辑系统兼容:方便集成于现有设计中。
    应用案例和使用建议:
    这些比较器广泛应用于电池供电设备中,如传感器接口电路,以及工业控制系统中的信号处理单元。建议在设计中考虑使用合适的外部滤波电容来改善输出稳定性。在复杂环境中,应选择适当的封装类型以确保可靠性。
    兼容性和支持:
    - 封装类型:LM193-N 采用 TO-99 封装;LM2903-N 采用 SOIC 或 DSBGA 封装。
    - 支持和服务:由 Texas Instruments 提供详尽的技术文档、工具及支持,包括 AN-1112 指南用于 DSBGA 封装的注意事项。
    常见问题与解决方案:
    | 常见问题 | 解决方案 |

    | 接地电压过低导致的异常输出 | 确保所有输入电压保持在 -0.3 V 以上,如果使用负电源,则需确保输入电压不低于负电源电压的 0.3 V。 |
    | 输出电流过大导致器件过热 | 使用合适的散热措施,保证在最大输出电流条件下器件工作温度不超出规定范围。 |
    总结和推荐:
    LM193-N、LM2903-N、LM293-N 和 LM393-N 是在多个应用场景中表现优异的高性能电压比较器。它们凭借其高精度、低功耗和广泛的温度适应性,成为设计复杂模拟电路的理想选择。考虑到其出色的性能和全面的支持,强烈推荐使用这些比较器进行新项目的设计。

LM2903ITLX/NOPB参数

参数
最小工作供电电压 2V
Vos - 输入偏置电压 7mV@ 30V
电流 - 输入偏置 250nA@ 5V
响应时间 700ns
每个通道的输出电流 -
典型供电电流 500μA
比较器类型 通用
输出类型 Open Collector,Rail to Rail
通道数量 2
最大工作供电电压 36V
长*宽*高 1.51mm*1.51mm*360μm

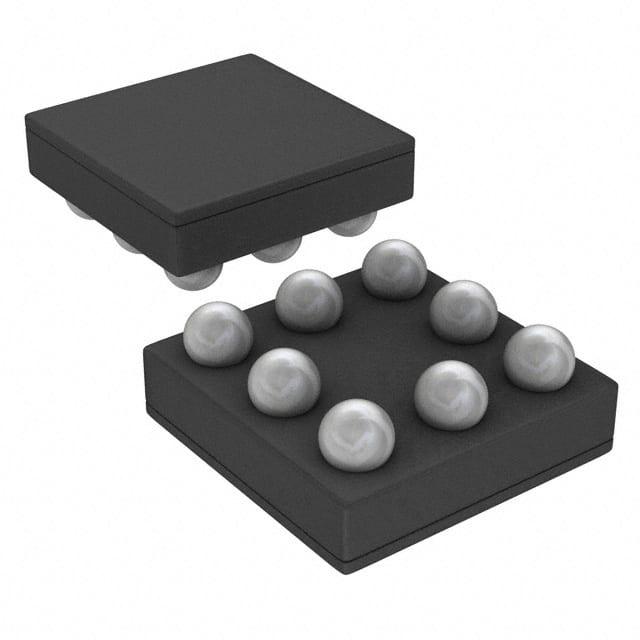

通用封装 DSBGA-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM2903ITLX/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM2903ITLX/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 比较器 TEXAS INSTRUMENTS LM2903ITLX/NOPB LM2903ITLX/NOPB数据手册

LM2903ITLX/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 2.9146
2000+ ¥ 2.8405
3000+ ¥ 2.7664
库存: 35000
起订量: 1000 增量: 3000
交货地:
最小起订量为:1000
合计: ¥ 2914.6
