OPA4345EA/250

产品分类: 多媒体放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 0.006% Rail to Rail 2.7V 5.5V CMOS TSSOP-14 贴片安装,黏合安装 5mm*4.4mm*1.15mm
供应商型号: 25E-OPA4345EA/250
供应商: 国内现货
标准整包数: 1
TEXAS INSTRUMENTS 多媒体放大器 OPA4345EA/250

OPA4345EA/250概述

    高质量文章:低功耗单电源轨到轨运算放大器——MicroAmplifier™系列

    1. 产品简介


    本系列的低功耗单电源轨到轨运算放大器是针对精密、低功耗、微型应用而设计的。产品型号包括OPA344和OPA345,分别适用于增益为1和大于等于5的应用场合。它们采用CMOS工艺制造,具有极高的性价比,广泛应用于PCMCIA卡、数据采集、过程控制、音频处理、通信、有源滤波器和测试设备等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 延伸至电源电压300mV外 |
    | 输出电压范围 | 铁轨到铁轨(1mV内) |
    | 偏置电压 | 最大±1mV |
    | 工作温度范围 | -40°C 至 85°C |
    | 电源电压范围 | 2.5V 至 5.5V |
    | 输入偏置电流 | ±0.2 至 ±10 pA |
    | 总谐波失真+噪声 | 0.006% |
    | 增益带宽积 | OPA344: 1MHz |
    OPA345: 3MHz |
    | 压摆率 | OPA344: 0.8V/µs |
    OPA345: 2V/µs |

    3. 产品特点和优势


    OPA344和OPA345系列运算放大器的主要特点是:
    - 轨到轨输入和输出:显著增加动态范围,特别是在低压应用中。
    - 超低静态电流:典型值仅为150μA,适合电池供电设备。
    - 多种封装形式:提供SOT23-5、MSOP-8、TSSOP-14等小尺寸封装,适应不同应用需求。
    - 高频性能:OPA345增益带宽积达到3MHz,适用于高速应用。

    4. 应用案例和使用建议


    应用场景示例:
    - PCMCIA卡:在便携式设备中用于信号处理。
    - 数据采集系统:需要高精度、低噪声和稳定的信号放大。
    使用建议:
    - 在设计电路时,要确保电源引脚旁路电容配置正确(如使用0.01μF陶瓷电容)。
    - 考虑在输入端添加保护电路,防止输入电压超出安全范围导致损坏。
    - 根据具体应用选择合适的封装形式和增益设置。

    5. 兼容性和支持


    该系列产品支持多种封装形式,能够方便地与其他标准电子元件或设备兼容。厂商提供详细的技术文档和支持,包括SPICE模型和生产数据分布图,帮助工程师进行设计分析和优化。

    6. 常见问题与解决方案


    问题1:运算放大器在低电压条件下工作不稳定。
    解决方案: 检查电源电压是否稳定在指定范围内(2.5V至5.5V),并确保旁路电容配置正确。
    问题2:信号失真明显。
    解决方案: 检查增益设置是否合理,确保在合适的增益范围内使用,以避免失真现象。

    7. 总结和推荐


    综上所述,OPA344和OPA345系列运放凭借其卓越的性能指标、紧凑的封装形式和灵活的设计支持,在多个应用领域展现出了强大的竞争力。特别是其超低功耗和轨到轨特性,使其成为对功耗和动态范围要求严格的现代电子设计的理想选择。强烈推荐给需要高性能低功耗运算放大器的工程师和设计师。
    通过以上内容,我们可以看出OPA344和OPA345系列运算放大器在许多应用场景下表现出色,值得考虑在新项目中使用。

OPA4345EA/250参数

参数
最大输出功率 -
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 5.5V
最小工作供电电压 2.7V
THD + 噪声 0.006%
输出类型 Rail to Rail
放大器类型 CMOS
长*宽*高 5mm*4.4mm*1.15mm

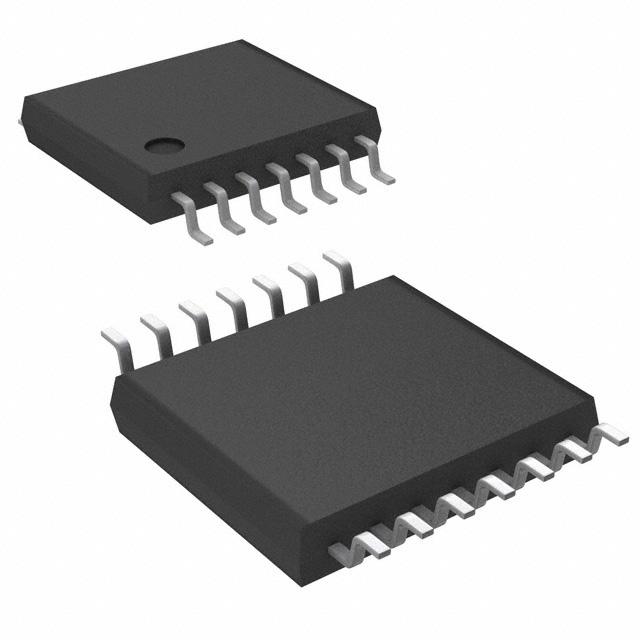

通用封装 TSSOP-14
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

OPA4345EA/250厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA4345EA/250数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 多媒体放大器 TEXAS INSTRUMENTS OPA4345EA/250 OPA4345EA/250数据手册

OPA4345EA/250封装设计

查看详情并下载
Symbol
Footprint
3D Model
