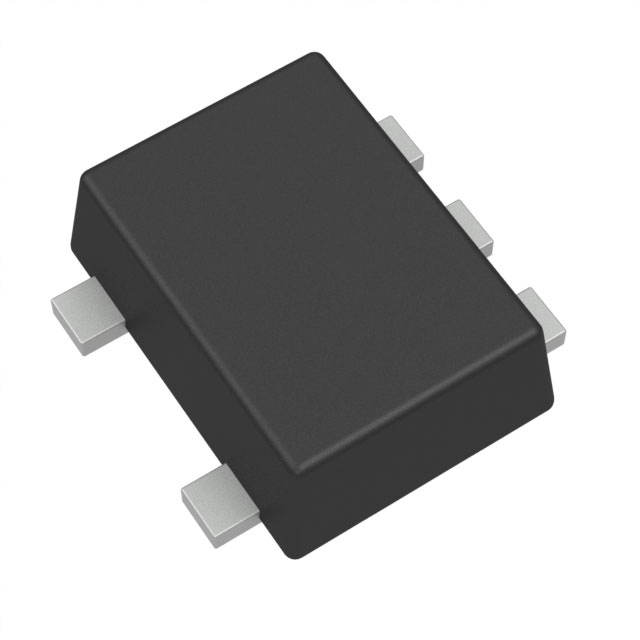

OPA170AIDRLR

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 110μA 400mV/μs 22nV/rtHz 1.2MHz 关闭 Rail to Rail 17mA 1 1 ±18V,36V 250μV 8pA General Purpose SOT-5 贴片安装,黏合安装
供应商型号: OPA170AIDRLR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPA170AIDRLR

OPA170AIDRLR概述

    OPA170, OPA2170, OPA4170 运算放大器技术手册

    产品简介


    OPA170、OPA2170 和 OPA4170 系列运算放大器是专为需要高可靠性、低噪声和宽电源电压范围的应用而设计的产品。它们具有单电源和双电源两种供电方式,适合于各种工业控制、测量设备以及便携式电子设备中。这些放大器广泛应用于功率模块跟踪放大器、商户电源供应、变送器放大器、桥接放大器、温度测量、应变计放大器、精密积分器、电池驱动仪器及测试设备等领域。

    技术参数


    - 电源范围:单电源2.7 V 至 36 V,双电源±1.35 V 至 ±18 V
    - 低噪声:输入噪声密度 19 nV/√Hz
    - 输入保护:RFI 滤波输入
    - 输入范围:包括负供电轨和正供电轨
    - 输出范围:轨到轨输出
    - 增益带宽积:1.2 MHz
    - 静态电流:每通道110 µA
    - 共模抑制比:120 dB
    - 偏置电流:最大15 pA
    - 封装形式:行业标准封装和微型封装

    产品特点和优势


    - 广泛的电源电压范围:这些运算放大器可以工作在2.7 V到36 V之间,支持单电源和双电源配置,适合不同的应用需求。
    - 高共模抑制比:达到120 dB,能够有效地减少噪声干扰,保证信号的准确性。
    - 低噪声性能:具备19 nV/√Hz 的输入噪声密度,确保信号传输的高精度。
    - 宽输入范围:输入信号可以在供电轨内操作,无需担心相位反转。
    - 轨到轨输出:输出端可以接近供电轨,提供更高的动态范围。
    - 高静电放电保护:提供高水平的人体模型(HBM)和充电器件模型(CDM)保护。

    应用案例和使用建议


    这些运算放大器广泛应用于各种电子设备中。例如,在功率模块中作为跟踪放大器使用,确保信号的精确性和稳定性。对于商户电源供应,它们提供稳定的电压输出,保证设备的正常运行。此外,OPA系列还可以用于传感器和应变计放大器中,提高信号采集的精度。为了充分利用这些优势,用户应确保电源电压范围合适,并正确处理输入和输出信号以避免噪声干扰。

    兼容性和支持


    OPA170、OPA2170 和 OPA4170 系列产品提供了多种封装形式,包括 SOIC、SOT-23、VSSOP 等,方便不同应用的需求。TI公司提供了丰富的技术支持资源,包括WEBENCH® Power Designer设计工具,可以帮助用户快速创建定制设计方案。同时,公司还提供详尽的技术文档和支持服务,帮助用户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题:放大器输出信号失真严重
    - 解决方案:检查电源电压是否在指定范围内,如果超出范围则调整电源电压至规定值。

    - 问题:静态电流过高导致功耗增加
    - 解决方案:检查电路连接,确认所有引脚均按要求正确接地,并合理设置负载电阻。

    总结和推荐


    总体而言,OPA170、OPA2170 和 OPA4170 系列运算放大器凭借其卓越的性能参数、广泛的应用范围以及出色的静电放电保护能力,成为市场上非常有竞争力的产品。对于需要高精度、低噪声和高稳定性的应用场景,这些运算放大器是一个极佳的选择。因此,强烈推荐在各类工业和便携式电子设备中使用这些运算放大器。

OPA170AIDRLR参数

参数
最小工作供电电压 -
电流 - 输入偏置 8pA
关闭 关闭
典型压摆率 400mV/μs
输出类型 Rail to Rail
典型供电电流 110μA
Vos - 输入偏置电压 250μV
放大器类型 General Purpose
通道数量 1
CMRR - 共模抑制比 -
-3db带宽 -
每个通道的输出电流 17mA
最大工作供电电压 ±18V,36V
典型增益带宽 1.2MHz
电路数 1
典型输入噪声电压密度 22nV/rtHz
1.7mm(Max)
1.3mm(Max)
600μm(Max)
通用封装 SOT-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPA170AIDRLR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPA170AIDRLR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPA170AIDRLR OPA170AIDRLR数据手册

OPA170AIDRLR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.746
100+ ¥ 4.5878
500+ ¥ 4.4692
库存: 3980
起订量: 10 增量: 4000
交货地:
最小起订量为:10
合计: ¥ 47.46
