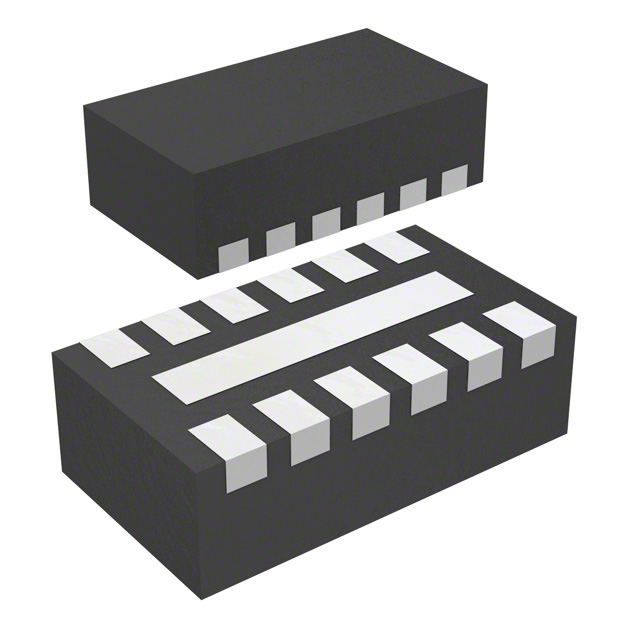

TPD6F003DQDR

产品分类: EMI滤波器
厂牌: TEXAS INSTRUMENTS
产品描述: 100Ω 6 2 是 200GHz RC (Pi) 8.5pF WFDFN-12(EP) 贴片安装 2.5mm*1.35mm*790μm
供应商型号: TPD6F003DQDR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS EMI滤波器 TPD6F003DQDR

TPD6F003DQDR概述

    TPDx(F)003四通道、六通道及八通道EMI滤波器及其ESD保护技术手册

    产品简介


    TPDxF003系列是德州仪器(Texas Instruments)推出的一组高度集成的电子元器件,主要用于各类系统的电磁干扰(EMI)过滤及静电放电(ESD)保护。这些器件包括四通道、六通道及八通道过滤能力,适用于多种电子设备,如显示接口、手机、平板电脑、SVGA视频连接和内存接口等。

    技术参数


    - 频率响应:-3 dB带宽为200 MHz,适用于高频信号处理。
    - 衰减性能:1 GHz时的衰减大于25 dB,有效减少不必要的信号噪声。
    - ESD保护等级:接触放电±12 kV,空气间隙放电±20 kV,远超IEC 61000-4-2标准。
    - 电阻值:内置100Ω电阻,用于减少高频信号干扰。
    - 电容值:每个电容器为8.5 pF,构成Pi型(C-R-C)滤波配置。
    - 漏电流:在3.3 V偏压下的漏电流小于10 nA,实现低功耗。
    - 工作温度范围:-40°C至85°C。

    产品特点和优势


    - 高集成度:单颗芯片集成多个通道的EMI过滤和ESD保护,简化设计。
    - 出色的EMI过滤:具备高达25 dB的1 GHz衰减率,适合多种高速信号线。
    - 超卓的ESD防护:可承受极高的ESD电压冲击,确保系统可靠性。
    - 优化的PCB布局:通过简单快捷的通孔设计,实现高效布局。
    - 易于实施:与现有设计良好兼容,无需大幅改动即可添加防护功能。

    应用案例和使用建议


    典型应用场景:在18位RGB显示面板中,使用三个TPD6F003器件进行EMI和ESD保护。确保所有引脚信号范围为0到5.5 V,操作频率不超过100 MHz。
    使用建议:
    - 尽可能将TPDxF003器件放置在靠近连接器的位置。
    - 保持保护线路尽可能直,避免锐角。
    - 使用大半径的圆角以减少电场的集中效应。

    兼容性和支持


    TPDxF003器件与现有的电子元器件兼容良好,可以轻松集成到现有的电路板设计中。德州仪器提供详细的文档和技术支持资源,以确保设备的正确安装和调试。

    常见问题与解决方案


    - 问题:设备不能正常启动。
    - 解决方案:检查输入电压是否符合规范(0 V到5.5 V),并确认PCB布局没有短路。

    - 问题:在高频率下性能下降。
    - 解决方案:根据应用频率选择合适的TPDxF003型号,如四通道或六通道等。

    - 问题:过载时系统不稳定。
    - 解决方案:保证设备不违反推荐的工作电压范围(0 V到5.5 V),并注意正确的接地设计。

    总结和推荐


    综上所述,TPDxF003系列以其卓越的EMI过滤能力和出色的ESD保护功能,在多种应用中表现优异。特别适用于需要严格EMI和ESD保护的场合。我们强烈推荐在设计高速数字信号传输系统时采用这些器件,以确保系统的稳定性和可靠性。此外,德州仪器提供了详尽的技术文档和支持服务,使产品易于集成和部署。

TPD6F003DQDR参数

参数
额定电流 -
通道数 6
ESD保护
电路技术 RC (Pi)
截止频率 200GHz
电阻 100Ω
中心频率 -
电感值 -
额定电压-DC -
电容值 8.5pF
滤波器阶数 2
长*宽*高 2.5mm*1.35mm*790μm
通用封装 WFDFN-12(EP)
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装
