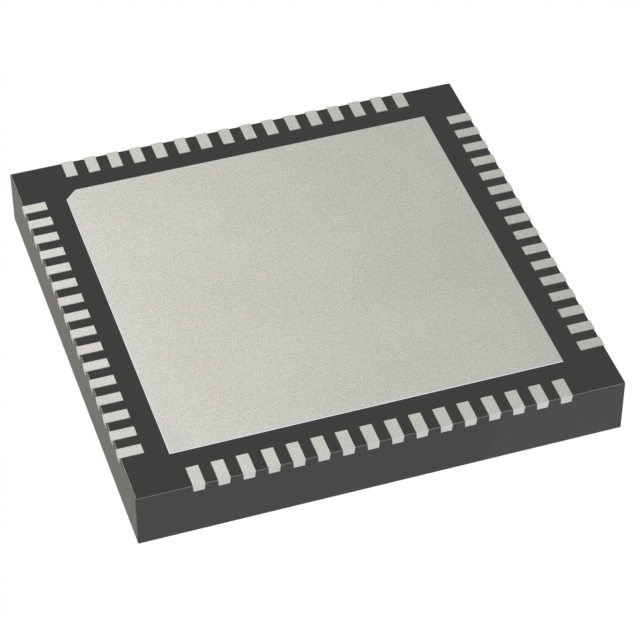

LMK5B33414RGCR

产品分类: 时钟发生器
厂牌: TEXAS INSTRUMENTS
产品描述: 1 3.135V 1.25GHz 3.465V VQFN-64
供应商型号: LMK5B33414RGCR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 时钟发生器 LMK5B33414RGCR

LMK5B33414RGCR概述


    产品简介


    LMK5B33414网络同步器是一款高性能的时钟同步和抖动清洁器,专为以太网基础的网络应用设计。这款同步器集成了三个数字相位锁定环(DPLL)和三个模拟相位锁定环(APLL),用于提供无延迟切换和低抖动衰减。其主要功能包括生成超低抖动的时钟信号,具有广泛的输入和输出频率范围,且能够适应多种通信标准。该产品广泛应用于数据中心交换机、核心路由器、边缘路由器、光传输网络(OTN)、同步以太网(SyncE)、SONET/SDH等领域。

    技术参数


    - 基本性能:
    - 超低抖动:在312.5 MHz下,典型值为42 fs,最大值为60 fs。
    - 在156.25 MHz下,典型值为47 fs,最大值为65 fs。

    - DPLL和APLL特性:
    - 可编程DPLL带宽范围:1 mHz到4 kHz。
    - 最小DCO频率调整步长小于1 ppt。
    - 支持1 Hz到800 MHz的输入频率。
    - 具备数字保持和无延迟切换功能。

    - 输出特性:
    - 14个差分输出,支持HSDS/LVPECL、LVDS、HSCL格式。
    - 输出频率范围:1 Hz至1250 MHz。
    - 符合PCIe Gen 1到6标准。

    - 接口和控制:
    - 支持I2C或3线/4线SPI接口。

    - 工作条件:
    - 核心电压范围:3.135 V至3.465 V。
    - 输出电压范围:3.135 V至3.465 V。
    - 工作温度范围:-40°C至+135°C。
    - 存储温度范围:-65°C至+150°C。


    产品特点和优势


    - 超低抖动:利用TI专有的BAW技术,能够在不同参考输入频率和抖动条件下生成低至42 fs的时钟信号。
    - 灵活的配置选项:多个DPLL和APLL提供广泛的配置选择,确保满足各种应用需求。
    - 无延迟切换:具备智能参考验证电路,可以实时监测参考时钟并进行无缝切换。
    - 高集成度:集成多种功能模块,简化设计和制造过程,提高系统可靠性。

    应用案例和使用建议


    应用案例:
    - 数据中心交换机:如100G-800G数据中心交换机,需要处理大量的高速数据传输,要求精确的时钟同步。
    - 核心路由器:例如使用PCIe Gen 6 REFCLK的路由器,需要高精度的时钟信号。
    - 同步以太网(SyncE):符合G.8262标准,适用于电信级网络。
    使用建议:
    - 电源管理:确保VDD和VDDO供电稳定,避免电源电压波动影响时钟稳定性。
    - 布局建议:尽量缩短时钟线路长度,减少信号衰减和干扰。
    - 软件设置:根据具体应用需求,合理配置DPLL和APLL参数,以获得最佳的时钟性能。

    兼容性和支持


    兼容性:
    - 该产品支持多种标准,如SyncE、SONET/SDH、IEEE 1588 PTP等。
    - 支持多种输出格式,如HSDS、LVPECL、LVDS等。
    支持:
    - TI提供全面的技术文档和支持资源,包括用户指南、应用笔记和技术论坛。
    - 可通过I2C或SPI接口进行配置,便于集成到现有系统中。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题1:电源电压波动导致时钟不稳定。
    - 解决方案:增加电源滤波电容,保证电源稳定。
    - 问题2:信号线路过长导致信号衰减。
    - 解决方案:缩短信号线长度,或增加信号放大器。
    - 问题3:设备出现故障重启。
    - 解决方案:检查电源和接地连接,确保设备稳定运行。

    总结和推荐


    综合评估:
    - 优点:
    - 高性能:超低抖动和宽泛的频率范围。
    - 灵活性:多种配置选项和广泛的兼容性。
    - 易于集成:通过标准接口实现便捷的集成。
    推荐:
    - 强烈推荐:对于需要高精度时钟同步的应用,LMK5B33414是理想的选择。其出色的性能和广泛的兼容性使其成为现代网络基础设施的理想组件。

LMK5B33414RGCR参数

参数
输出数量 -
最大工作供电电压 3.465V
最大占用比 -
最小工作供电电压 3.135V
电路数 1
输出信号类型 -
最大输出频率 1.25GHz
典型供电电流 -
差分 - 输入:输出 -
最大输入频率 -
输入信号类型 -
通用封装 VQFN-64
包装方式 卷带包装

LMK5B33414RGCR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。
