首页  >  产品百科  >  PTH05010YAZ

PTH05010YAZ

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 1 550mV~1.8V 550mV 5.5V 4.5V SMD-10P 贴片安装 34.8mm*15.8mm*9.6mm
供应商型号: PTH05010YAZ
供应商: 国内现货
标准整包数: 250

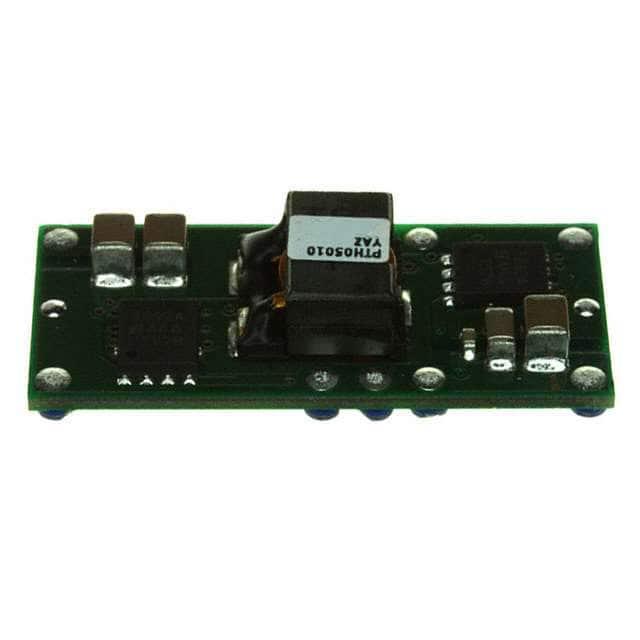

TEXAS INSTRUMENTS DC-DC稳压器 PTH05010YAZ

PTH05010YAZ概述


    产品简介


    产品名称:非隔离式DDR/QDR内存总线终止模块(型号:PTHxx010Y)
    产品类型:非隔离式DC/DC降压转换器模块
    主要功能:
    - 生成符合DDR和QDR标准的VTT输出电压,以跟踪参考电压VREF
    - 输出电流高达15A(12V输入时为12A)
    - 高效率,最高可达91%
    - 输出过流保护,自动恢复功能
    应用领域:
    - DDR和QDR内存系统中的总线终止
    - 需要高效率和高电流的系统设计
    - 需要紧凑空间设计的应用场景

    技术参数


    - 输入电压范围:3.3V、5V或12V
    - 输出电流能力:最高15A(12V输入时为12A)
    - 效率:最高可达91%(10A时)
    - 电压跟踪精度:±10mV
    - 输入电容要求:470μF(3.3±5V输入),560μF(12V输入)
    - 输出电容要求:470μF(3.3±5V输入),940μF(12V输入)
    - 切换频率:200-300kHz
    - 工作温度范围:-40°C至85°C
    - 存储温度范围:-40°C至125°C
    - 重量:3.7克

    产品特点和优势


    - 高集成度:小尺寸(1.37英寸×0.62英寸),适合紧凑设计
    - 高效率:达到91%,适用于电池供电设备
    - 过流保护:非锁定型,自动复位
    - 兼容性:支持DDR和QDR标准
    - 高可靠性:符合UL/cUL60950、EN60950和VDE安全认证

    应用案例和使用建议


    应用案例:
    - 在DDR/QDR内存系统中,作为总线终止模块使用
    - 适用于需要大电流输出且空间有限的设计场景
    使用建议:
    - 确保外部电容器具备稳定特性,特别是在低温环境下
    - 根据具体应用场景选择合适的外部电容值和类型(如电解电容和陶瓷电容结合使用)

    兼容性和支持


    - 兼容性:与DDR和QDR内存标准兼容
    - 支持服务:厂商提供相关的技术支持文档和应用指南,帮助用户更好地使用该产品

    常见问题与解决方案


    1. 问题:输出电压不稳定
    - 解决方案:检查输入电压是否在规定范围内,确保所有连接点接触良好,并重新校准VREF电压。

    2. 问题:过流保护触发
    - 解决方案:检查负载是否超过额定值,适当减小负载电流,或者调整过流阈值。
    3. 问题:温度过高
    - 解决方案:增加散热措施,例如加装散热片,或优化PCB布局以改善散热效果。

    总结和推荐


    总结:
    - 该DDR/QDR内存总线终止模块具有高效、紧凑、高可靠性的特点,适合多种应用场景。
    - 其高集成度、高效率及兼容性使其成为同类产品中的佼佼者。
    推荐:
    - 强烈推荐在DDR/QDR内存系统设计中采用此模块,特别是在需要高电流输出和紧凑设计的应用场合。
    - 用户应严格按照技术手册中的指导进行安装和调试,确保最佳性能和长期可靠性。

PTH05010YAZ参数

参数
拓扑 -
输出数量 1
最大输出电压 550mV~1.8V
功能 -
最小输入电压 4.5V
最大输入电压 5.5V
开关频率 -
同步整流器 -
输出类型 -
最小输出电压 550mV
长*宽*高 34.8mm*15.8mm*9.6mm
通用封装 SMD-10P
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装,托盘

PTH05010YAZ厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PTH05010YAZ数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS PTH05010YAZ PTH05010YAZ数据手册

PTH05010YAZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 225.0024
500+ ¥ 219.282
750+ ¥ 213.5616
库存: 1000
起订量: 250 增量: 25
交货地:
最小起订量为:250
合计: ¥ 56250.6
