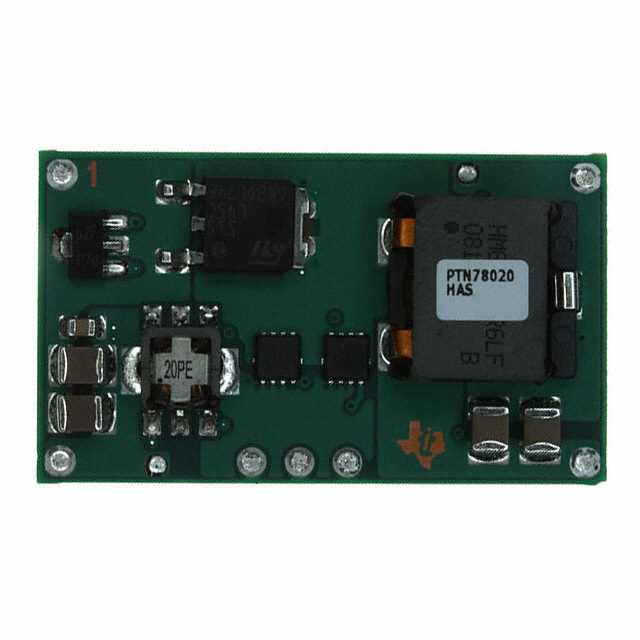

PTN78020HAS

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 440KHz~660KHz Adjustable,DC 1 11.85V~22V 11.85V 36V 15V 贴片安装 38.1mm*22.1mm*9.7mm
供应商型号: PTN78020HAS
供应商: 国内现货
标准整包数: 250
TEXAS INSTRUMENTS DC-DC稳压器 PTN78020HAS

PTN78020HAS概述


    产品简介


    PTN78020系列是由德州仪器(Texas Instruments)设计并生产的高效率降压集成开关稳压器(ISR)。该系列产品适用于工业控制、暖通空调系统、测试测量设备、医疗仪器、交流适配器、车辆、船舶及航空电子等领域。它具有宽输入电压范围(7 V至36 V),可以提供高达6 A的输出电流,且支持广泛的输出电压调节范围(PTN78020W为2.5 V至12.6 V;PTN78020H为11.85 V至22 V)。此外,该产品还具有高效率(最高可达96%)、过温保护、欠压锁定和短路保护等功能。

    技术参数


    - 输入电压范围:PTN78020W: 7 V至36 V;PTN78020H: 15 V至36 V
    - 输出电压范围:PTN78020W: 2.5 V至12.6 V;PTN78020H: 11.85 V至22 V
    - 输出电流:最大6 A
    - 效率:最高可达96%
    - 开关频率:440 kHz至660 kHz
    - 温度范围:-40°C至+85°C
    - 封装形式:符合RoHS标准的无铅双面封装
    - 外部电容要求:输入端至少2.2 µF的陶瓷电容,输出端至少330 µF的电解电容
    - 输入保护:可承受最高38 V的输入浪涌电压

    产品特点和优势


    PTN78020系列的显著特点是其高效率(最高96%)、宽输入电压范围(7 V至36 V)和宽输出电压调节范围。这些特性使其非常适合需要高功率密度和稳定供电的应用场景。此外,PTN78020的内置保护功能(如过温保护、欠压锁定和短路保护)进一步提高了其在各种环境下的可靠性和安全性。产品的小巧尺寸和表面贴装设计使得它易于集成到现有的电子系统中,提升了整体设计的灵活性和可靠性。

    应用案例和使用建议


    应用案例
    - 工业控制系统:在需要稳定电源供应的自动化设备中,PTN78020可以提供高效、可靠的电力转换。
    - 暖通空调系统:用于驱动控制器和其他关键部件,确保系统运行平稳。
    - 测试测量设备:在需要精确电源的测量设备中,PTN78020的高精度和稳定性非常关键。
    使用建议
    - 连接外部电容:按照应用指南中的建议,正确连接输入和输出端的外部电容(至少2.2 µF陶瓷电容和330 µF电解电容),以确保最佳性能。
    - 注意热管理:在高负载条件下,注意散热设计,特别是对于直接焊接在电路板上的模块,建议使用多个热通孔以增加散热路径。

    兼容性和支持


    - 兼容性:PTN78020与多种电子元器件和设备兼容,适合集成到各类系统中。
    - 支持服务:德州仪器提供全面的技术文档和支持服务,包括详细的用户手册、应用指南和在线技术支持。

    常见问题与解决方案


    - 问题1:无法启动电源
    - 解决方案:检查是否有正确的外部电阻连接至VO Adjust针脚。确保接地连接正确。
    - 问题2:输出电压不稳定
    - 解决方案:检查输入电压和负载变化是否超出额定范围。确认电容连接是否正确。
    - 问题3:电流限制功能异常
    - 解决方案:检查是否有足够的外部电容连接至输入端和输出端,确保电容值符合要求。

    总结和推荐


    PTN78020系列是一款高效率、宽输入电压范围的开关稳压器,适用于多种工业和商业应用。其高效率、稳定性和丰富的保护功能使它成为设计复杂电子系统的理想选择。总体而言,PTN78020是一款值得推荐的产品,适用于需要高可靠性电源供应的各种应用场景。

PTN78020HAS参数

参数
输出数量 1
最大输入电压 36V
开关频率 440KHz~660KHz
拓扑 -
输出类型 Adjustable,DC
最小输入电压 15V
最小输出电压 11.85V
功能 -
同步整流器 -
最大输出电压 11.85V~22V
长*宽*高 38.1mm*22.1mm*9.7mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装,托盘

PTN78020HAS厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PTN78020HAS数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS PTN78020HAS PTN78020HAS数据手册

PTN78020HAS封装设计

查看详情并下载
Symbol
Footprint
3D Model
