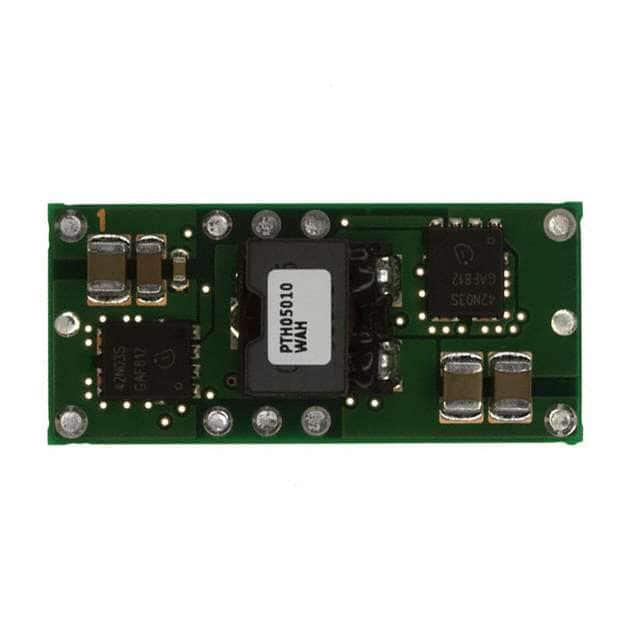

PTH05010WAH

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 325KHz Adjustable 1 800mV~3.6V 800mV 5.5V 4.5V DIP 通孔安装 34.8mm*15.7mm*8.9mm
供应商型号: UNP-PTH05010WAH
供应商: 海外现货
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 PTH05010WAH

PTH05010WAH概述


    产品简介


    产品名称:PTH05010W 非隔离式电源模块
    产品类型:非隔离式电源模块
    主要功能:
    - 最大输出电流可达15A
    - 输入电压为5V
    - 输出电压可调范围0.8V至3.6V
    - 最高效率可达96%
    - 功率密度高达160 W/in³
    - 包含抑制控制、过流保护、预偏置启动等功能
    - 支持自动跟踪(Auto-Track)序列化
    应用领域:
    - 复杂多电压、多处理器系统,特别适合于包含高性能数字信号处理器(DSP)、微处理器及总线驱动器的应用场合。

    技术参数


    基本规格:
    - 输入电压:5V
    - 输出电压范围:0.8V 至 3.6V
    - 输出电流:0至15A
    - 效率:最高可达96%
    - 工作温度范围:–40°C 至 +85°C
    电气特性:
    - 内置电容:470μF电解电容
    - 外接电容:可选330μF电容
    - 开/关抑制输入
    - 温度变化范围内的设定点电压误差:±2%
    - 线性调节误差:±10mV
    - 负载调节误差:±12mV
    工作环境:
    - 储存温度范围:–40°C 至 +125°C
    - 焊接温度:模块体表面温度最高235°C
    - 机械冲击:500G (1ms半正弦波)

    产品特点和优势


    独特功能:
    - 高效率:高达96%,满足高性能系统的能效需求。
    - 宽输出电压调整范围:从0.8V到3.6V,适合不同应用场景。
    - 紧凑封装:尺寸仅为1.37英寸x0.62英寸(34.8mm x 15.75mm),适用于空间受限的设计。
    - 自动跟踪(Auto-Track)序列化:简化多模块电压顺序的管理。
    - 高可靠性:通过UL、CSA、EN60950认证,符合行业安全标准。
    市场竞争力:
    - 在复杂的多处理器系统中表现优异,特别是在对电压精度要求较高的场合。
    - 出色的瞬态响应能力和紧凑的体积使其成为点负载(POLA)应用的理想选择。

    应用案例和使用建议


    实际应用场景:
    - 在复杂多处理器系统中,PTH05010W模块常用于供电关键组件,如高性能DSP、微处理器和总线驱动器。
    使用建议:
    - 在设计应用时,需要确保外部电容(如330μF)的选用,以改善瞬态响应。
    - 注意电容器的ESR值,避免形成局部共振,尤其是在并联多个大容量陶瓷电容时。

    兼容性和支持


    兼容性:
    - 支持与其他系统兼容的点负载(POLA)架构。
    厂商支持:
    - TI公司提供详尽的技术文档和应用笔记,帮助用户更好地理解和使用产品。
    - 技术支持可通过访问 http://power.ti.com 获取。

    常见问题与解决方案


    常见问题:
    - 如何设置输出电压?
    - 通过连接一个电阻器(如698Ω)到Rset引脚,可以实现电压调整。具体公式见技术手册。
    - 瞬态响应不佳怎么办?
    - 添加额外的输出电容以提升响应速度。选择低ESR、高耐压的电容以改善性能。
    解决方案:
    - 使用符合标准的铝电解电容或低ESR陶瓷电容。
    - 确保电容安装正确,避免形成局部共振。

    总结和推荐


    综合评估:
    - PTH05010W模块在性能上表现出色,尤其适合于需要高效率和稳定输出电压的多处理器系统。
    - 其高集成度和灵活性使其易于在多种应用中使用。
    推荐:
    - 强烈推荐使用PTH05010W模块,特别是对于需要高效、灵活电源管理的高端应用。
    希望以上内容能够全面且详细地展示PTH05010W模块的功能和技术优势,为您的应用选择提供有力支持。

PTH05010WAH参数

参数
开关频率 325KHz
输出类型 Adjustable
最大输出电压 800mV~3.6V
最小输出电压 800mV
输出数量 1
功能 -
同步整流器 -
最小输入电压 4.5V
最大输入电压 5.5V
拓扑 -
长*宽*高 34.8mm*15.7mm*8.9mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘
