PTH08T230WAZ

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 300KHz Adjustable,DC 1 690mV~5.5V 690mV 14V 4.5V DIP 贴片安装 19.1mm*15.7mm*9.1mm
供应商型号: UA-PTH08T230WAZ
供应商: 海外现货
标准整包数: 36

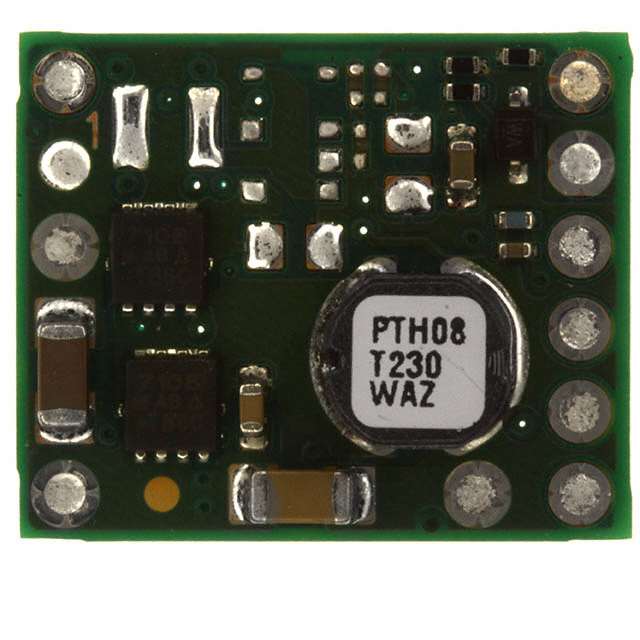

TEXAS INSTRUMENTS DC-DC稳压器 PTH08T230WAZ

PTH08T230WAZ概述


    产品简介


    PTH08T230W 和 PTH08T231W 是德州仪器(Texas Instruments)生产的6-A输出电流、非隔离式宽输出电压可调电源模块。这些模块适用于多种高要求的应用场景,包括复杂多电压系统、微处理器、总线驱动器等。它们的工作输入电压范围为4.5V至14V,可以提供从0.69V到5.5V的可调节输出电压。这两个型号的主要区别在于陶瓷电容器版本的存在与否。

    技术参数


    输入和输出规格
    - 输入电压范围: 4.5V 至 14V
    - 输出电压调整范围: 0.69V 至 5.5V
    - 最大输出电流: 6A
    - 效率: 最高达95%
    - 总输出电压变化: ±1.5%
    电气特性
    - 过流保护: 输出过流保护,带自动重置
    - 预偏置启动: 支持预偏置启动
    - 同步功能: 支持频率同步(SmartSync)
    - 远端感测: 差分远端感测
    - 过温保护: 过温保护
    工作环境
    - 工作温度范围: -40°C 至 85°C
    - 存储温度范围: -55°C 至 125°C

    产品特点和优势


    PTH08T230W 和 PTH08T231W 拥有多项先进技术,例如 TurboTrans™ 和 SmartSync。这些技术显著提高了电源模块的瞬态响应性能,并简化了频率同步任务,从而降低了输入电容的需求。这些模块还采用了先进的热设计和封装技术,使得它们具有更小的体积和更高的可靠性。

    应用案例和使用建议


    应用案例
    - 计算和服务器应用: 这些模块特别适合用于高级计算和服务器应用,因为它们的宽输入电压范围和出色的瞬态响应特性。
    - 通信设备: 在通信设备中,这些模块能够提供稳定可靠的电源供给,确保系统的正常运行。
    使用建议
    - 选择合适的输入电容: 确保输入电容的值满足制造商的要求,特别是在高输入电压时。
    - 合理布局: 尽量将电容器放置在模块附近以减少寄生效应。
    - 散热设计: 考虑到较高的功耗和工作温度范围,建议采用良好的散热设计以保证长期稳定运行。

    兼容性和支持


    PTH08T230W 和 PTH08T231W 可以与其他兼容的电子元器件一起使用,具有良好的兼容性。制造商提供了详细的文档和技术支持,确保用户能够在实际应用中充分发挥其性能。

    常见问题与解决方案


    问题与解决方案
    - 问题: 输出电压不稳定
    - 解决方案: 检查外部电容值是否符合规范,调整外部电阻设置点。
    - 问题: 过温保护触发
    - 解决方案: 确保良好的散热设计,避免长时间过载运行。
    - 问题: 频率同步问题
    - 解决方案: 确认同步引脚连接正确,遵循 SmartSync 的配置指南。

    总结和推荐


    PTH08T230W 和 PTH08T231W 作为高性能的电源模块,在复杂多电压系统、计算和服务器应用等领域表现出色。其优秀的瞬态响应性能和先进的技术使其在市场上具备较强的竞争力。如果需要稳定的电源供应,并且对瞬态响应要求较高,强烈推荐使用这两个型号的产品。

PTH08T230WAZ参数

参数
输出数量 1
最小输出电压 690mV
拓扑 -
最大输出电压 690mV~5.5V
开关频率 300KHz
功能 -
最大输入电压 14V
同步整流器 -
最小输入电压 4.5V
输出类型 Adjustable,DC
长*宽*高 19.1mm*15.7mm*9.1mm
通用封装 DIP
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

PTH08T230WAZ厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PTH08T230WAZ数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS PTH08T230WAZ PTH08T230WAZ数据手册

PTH08T230WAZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
36+ $ 16.8 ¥ 140.784
72+ $ 16.6375 ¥ 139.4223
216+ $ 15.5375 ¥ 130.2043
库存: 216
起订量: 36 增量: 36
交货地:
最小起订量为:36
合计: ¥ 5068.22
