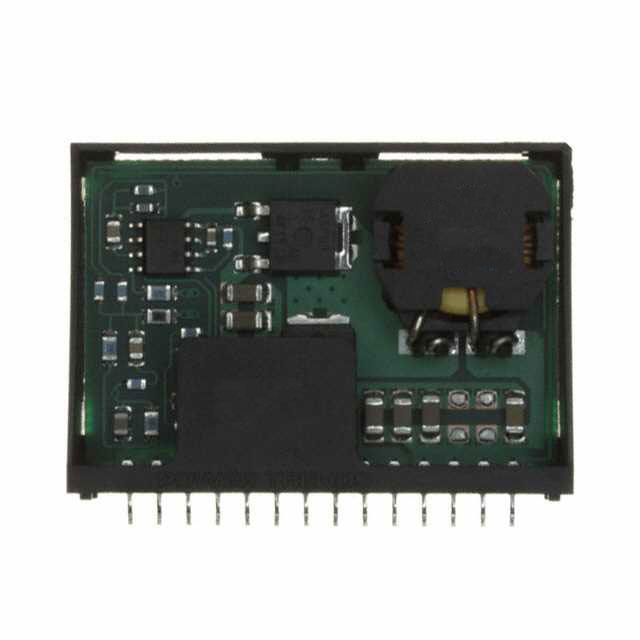

TEXAS INSTRUMENTS  PT6602E

PT6602E概述

    # PT6600 系列 9A 5V/3.3V 输入可调式集成开关稳压器

    产品简介


    PT6600 系列是一款高性能单列直插式封装(SIP)的集成开关稳压器(ISR),适用于需要高达9安培输出电流的应用。此系列稳压器专为独立运行设计,能够在3.1V至6.0V的输入电压范围内稳定工作,并提供可调输出电压选项。产品主要应用于通信、工业控制、消费电子等领域,满足多样化供电需求。

    技术参数


    以下是 PT6600 系列的主要技术规格:
    | 参数 | 规格范围 | 单位 |
    |
    | 输出电流 | 0.1 至 9.0 (自然对流下) | 安培 |
    | 输入电压范围 | 3.1 至 6.0 | 伏特 |
    | 输出电压调整范围 | Vo-0.1 至 Vo+0.1 | 伏特 |
    | 输出电压调整能力 | 2.25 至 4.30 | 伏特 |
    | 线性调节率 | ±7 至 ±17 | 毫伏 |
    | 负载调节率 | ±12 至 ±33 | 毫伏 |
    | 效率 | 68% 至 90% | 百分比|
    | 开关频率 | 475 至 725 千赫兹 | 千赫兹|
    | 工作温度范围 | -40℃ 至 +85℃ | 摄氏度|
    注: PT6600 系列需外接两个330μF电解电容以保证正常运行,其中输入电容必须具有至少1.1Arms的纹波电流额定值。

    产品特点和优势


    1. 高效率:高达90%的转换效率,显著降低能源损耗。
    2. 可调输出电压:通过外部电阻轻松调整输出电压,适应多种应用需求。
    3. 远程感应功能:提供更精确的电压补偿,提升负载性能。
    4. 过温保护:内置过热保护机制,确保设备的安全可靠运行。
    5. 紧凑设计:采用单列直插式封装,便于安装和布线。
    6. 多档电压选择:提供多个标准电压选项(如1.2V、1.5V、2.5V、3.6V),满足多样化的供电需求。

    应用案例和使用建议


    典型应用场景
    - 工业设备电源模块:用于工厂自动化设备中的稳定供电。
    - 通信系统:为服务器和交换机提供可靠的电源供应。
    - 消费电子产品:适配于平板电脑、智能手机等移动设备的充电模块。
    使用建议
    - 优化布线:将调整电阻尽量靠近芯片放置,避免不必要的寄生效应。
    - 电容选型:确保所选输入和输出电容满足纹波电流要求,避免器件过热损坏。
    - 散热设计:在高功率条件下使用时,增加散热片或风扇以维持良好的热性能。

    兼容性和支持


    PT6600 系列与大多数常见的 PCB 板设计兼容,支持表面贴装或垂直通孔安装方式。如有更多疑问,可通过访问 [www.ti.com/powertrends](http://www.ti.com/powertrends) 获取进一步的技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查外部电容是否符合要求 |
    | 输入电流过高 | 检查输入电路是否存在短路 |
    | 温度过高 | 改善散热措施,检查周围环境温度 |

    总结和推荐


    PT6600 系列凭借其高效率、宽输入电压范围及灵活的输出电压调整能力,成为众多应用的理想选择。该系列产品尤其适合对体积小巧且功耗敏感的场合,例如工业控制、通信设备及消费电子领域。总体来看,PT6600 系列值得高度推荐用于各类高效能稳压电源解决方案。

PT6602E参数

参数
通用封装 SIP
安装方式 通孔安装
包装方式 托盘

PT6602E厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PT6602E数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS TEXAS INSTRUMENTS PT6602E PT6602E数据手册

PT6602E封装设计

查看详情并下载
Symbol
Footprint
3D Model
