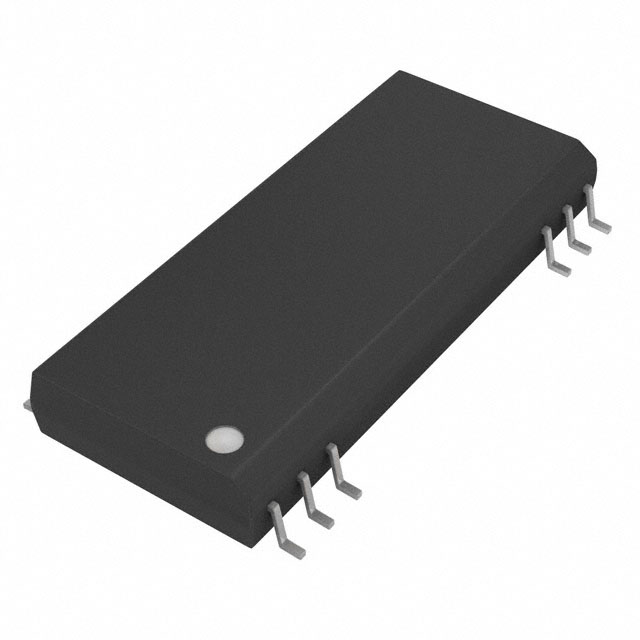

DCP020505U

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments DCDC转换芯片, DC-DC转换器, 4.75 V, 5.25 V输出, 5.5 V输入, SOP
供应商型号: DCP020505U
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 DCP020505U

DCP020505U概述

    DCP02x 2-W, Isolated, Unregulated DC/DC Converter Modules

    1. 产品简介


    DCP02系列是德州仪器(Texas Instruments)推出的一系列2瓦特功率的隔离型、非调节式直流-直流转换模块。这些模块设计用于广泛的应用场景,如信号路径隔离、接地回路消除、数据采集及工业控制和仪表等。它们以最小的外部组件需求和集成保护机制,为用户提供了一种高效且易于使用的解决方案。

    2. 技术参数


    DCP02系列模块的关键技术规格如下:
    - 输入电压范围:5V、12V、15V、24V。
    - 输出功率:最大2瓦特。
    - 频率:振荡器频率为800 kHz。
    - 效率:最高可达89%。
    - 温度范围:-40°C至85°C。
    - 热关断温度:150°C。
    - 隔离电压:1 kVrms,持续1秒。
    - 负载调整率:≤15%。
    - 纹波电压:≤20 mVpp。
    - 输入电压纹波:±10%。
    - 封装:7引脚PDIP和12引脚SOP。
    - 尺寸:
    - 7引脚PDIP:19.18mm x 10.60mm。
    - 12引脚SOP:17.90mm x 10.33mm。

    3. 产品特点和优势


    - 隔离特性:DCP02系列提供1 kVrms的隔离能力,符合UL1950标准,确保安全可靠。
    - 高效率:典型效率高达89%,适用于各种需要高效能转换的应用。
    - 小体积:7引脚PDIP和12引脚SOP封装,便于嵌入小型设备中。
    - 可靠性:具备过热关断、设备到设备同步等功能,增强了设备的安全性和稳定性。
    - EMC性能:满足EN55022 Class B电磁兼容要求。

    4. 应用案例和使用建议


    - 信号路径隔离:适用于通信和信号处理设备,保证信号的纯净度。
    - 工业控制:可用于自动化控制系统中的电源管理。
    - 测试设备:确保设备之间不发生干扰。
    使用建议:
    - 在使用时注意遵守制造商推荐的操作条件,确保最佳性能和长期稳定性。
    - 使用适当的散热措施,特别是在高温环境下工作。

    5. 兼容性和支持


    DCP02系列模块具有良好的兼容性,可以与多种外部电路配合使用。TI提供了详尽的技术文档和开发工具,方便用户进行快速开发和测试。此外,还有社区资源和支持渠道,帮助用户解决实际应用中的问题。

    6. 常见问题与解决方案


    - 问题1:启动困难
    - 解决方案:检查输入电压是否符合要求,确认输入电容容量足够大,同时确保所有连接正确无误。

    - 问题2:过热关断
    - 解决方案:增加散热措施,比如使用散热片或风扇。必要时调整负载以减少发热。
    - 问题3:输出电压不稳定
    - 解决方案:确认输入电压稳定,并检查是否有足够的滤波电容。如果仍然存在问题,可能需要检查内部电路。

    7. 总结和推荐


    综合评估:
    - 优点:
    - 高效、可靠的隔离型电源转换。
    - 简化的电路设计,便于集成。
    - 优异的EMC性能,适用于复杂环境。
    - 适用性:
    - 广泛应用于信号隔离、工业控制等领域。
    - 小体积设计使其适合空间受限的应用场景。
    推荐:
    鉴于DCP02系列的高效性能、良好的可靠性以及广泛应用范围,强烈推荐给需要高效、稳定、隔离电源解决方案的工程师和技术爱好者。

DCP020505U参数

参数
拓扑 -
最小输入电压 4.5V
最小输出电压 4.75V
功能 -
最大输出电压 5V
同步整流器 -
输出类型 Fixed
开关频率 800KHz
最大输入电压 5.5V
输出数量 1
长*宽*高 18.1mm*7.6mm*2.7mm
通用封装 SOP-12
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

DCP020505U厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DCP020505U数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS DCP020505U DCP020505U数据手册

DCP020505U封装设计

查看详情并下载
Symbol
Footprint
3D Model
