首页  >  产品百科  >  DCP010505BP-U/700

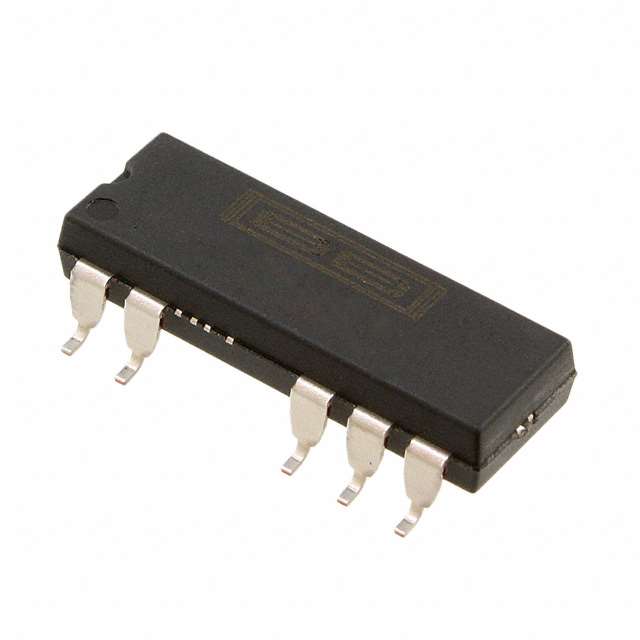

DCP010505BP-U/700

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 400KHz Fixed 1 5V 4.75V 5.5V 4.5V SOP 贴片安装,黏合安装 19.7mm*8.3mm*5.3mm
供应商型号: 14M-DCP010505BP-U/700
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 DCP010505BP-U/700

DCP010505BP-U/700概述


    产品简介


    DCP01B系列是德州仪器(Texas Instruments)推出的一系列1W隔离式、非调节DC/DC转换模块。这些模块提供信号路径隔离功能,适用于多种需要信号隔离的应用场合,如信号路径隔离、消除接地环路、数据采集、工业控制和测试设备等。DCP01B系列具有较高的电气隔离度(1kV操作隔离)和EMC(电磁兼容)性能,通过了UL1950标准认证,为设计者提供了可靠的选择。

    技术参数


    绝对最大额定值
    - 输入电压范围:5V输入设备 7-15V;15V输入设备 13.5-16.5V;24V输入设备 21.6-26.4V
    - 引脚温度(焊接,10秒):270°C
    - 存储温度范围:-60°C至125°C
    推荐工作条件
    - 工作环境温度范围:-40°C 至 100°C
    热信息
    - 结点到环境热阻(RθJA):61°C/W
    电气特性
    - 输出功率:满载时输出功率为1W
    - 输出电压纹波:在1μF电容和50%负载条件下,输出电压纹波为20mVpp
    - 隔离电压:1秒闪测电压为1kVrms
    - 隔离连续工作电压:直流60VDC;交流42.5VAC
    开关特性
    - 振荡器频率:800kHz

    产品特点和优势


    DCP01B系列具备多种特点和优势:
    - 高隔离性:具备1秒1kV的操作隔离能力,适合信号隔离用途。
    - EMC性能:符合EN55022 Class B EMC标准。
    - 集成保护:内置保护功能,简化了外部电路的设计。
    - 紧凑封装:提供7针PDIP和7针SOP两种封装选择,适合多种应用场合。
    - 同步功能:可通过同步输入和输出来同步多个设备的开关频率。

    应用案例和使用建议


    DCP01B系列广泛应用于各种工业控制和测试设备中。例如,在一个信号路径隔离的应用场景中,可以将DCP01B模块用于两个电子系统的信号传输,以避免接地环路带来的干扰。
    使用建议:
    - 布局:确保良好的散热,建议使用大面积的接地层来提高散热效率。
    - 电源推荐:推荐使用容量为2.2μF的输入电容和0.1μF的输出电容。
    - 同步使用:多个设备之间可以通过同步功能实现频率同步,提高系统的稳定性和可靠性。

    兼容性和支持


    DCP01B系列模块兼容多种输入电压,适用于不同的应用场合。此外,德州仪器提供了详细的技术文档和支持资源,用户可以在官方文档中找到详细的使用指南和技术细节。如果需要进一步的技术支持,可以通过德州仪器的社区资源获取帮助。

    常见问题与解决方案


    1. 问:如何实现设备之间的同步?
    - 答:通过连接每个设备的SYNC引脚并施加低电平来禁用内部振荡器。确保所有设备的SYNC引脚连接正确,并参考制造商提供的设计指南。
    2. 问:如何提高散热性能?
    - 答:采用大面积接地层来提高散热效果,或者使用散热片来增加散热面积。此外,避免过载使用,确保工作环境温度不超过推荐的最大值。

    总结和推荐


    DCP01B系列是一个强大的隔离式DC/DC转换模块,适用于需要信号路径隔离的应用场景。其高隔离性能、紧凑的封装和丰富的功能使其在市场上具备较强的竞争力。经过我们的评估,我们强烈推荐DCP01B系列模块给需要高可靠性、良好隔离性能的应用场景。

DCP010505BP-U/700参数

参数
最小输入电压 4.5V
最小输出电压 4.75V
输出数量 1
最大输入电压 5.5V
开关频率 400KHz
同步整流器 -
功能 -
最大输出电压 5V
输出类型 Fixed
拓扑 -
长*宽*高 19.7mm*8.3mm*5.3mm
通用封装 SOP
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

DCP010505BP-U/700厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DCP010505BP-U/700数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS DCP010505BP-U/700 DCP010505BP-U/700数据手册

DCP010505BP-U/700封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 41.1201
10+ ¥ 36.8495
30+ ¥ 32.3557
100+ ¥ 31.4569
300+ ¥ 30.2526
1000+ ¥ 29.3715
库存: 561
起订量: 1 增量: 700
交货地:
最小起订量为:1
合计: ¥ 41.12
