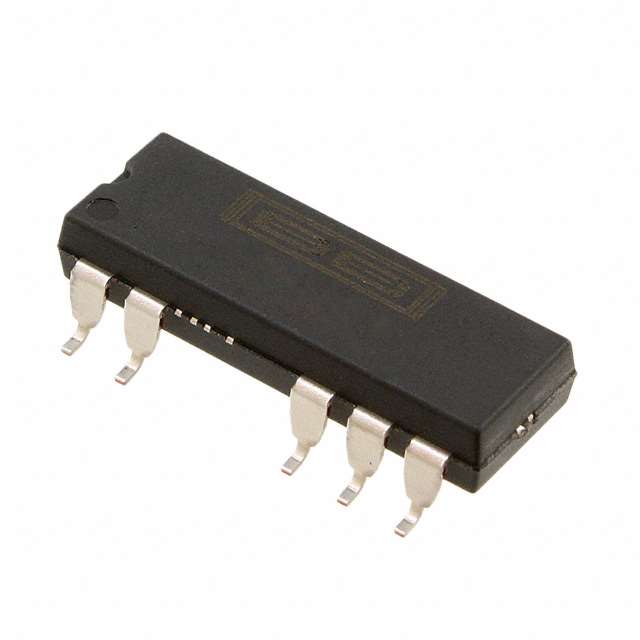

DCV011512DP-U

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 400KHz DC,Fixed 2 12V 16.5V 13.5V SOP 贴片安装 19.7mm*8.3mm*5.3mm
供应商型号: DCV011512DP-U
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 DCV011512DP-U

DCV011512DP-U概述

    电子元器件产品技术手册解析:DCV01系列DC/DC转换模块

    1. 产品简介


    DCV01系列是一款1W功率、1500Vrms隔离且无调节的DC/DC转换模块。这些模块具有高效率、小尺寸及易于使用的特性,适用于信号路径隔离和地面环路消除等应用。该系列模块可以接受5V、15V和24V的输入电压,并提供±5V、±12V和±15V的输出电压。其独特的设计使得这些模块在信号处理和工业控制领域有着广泛的应用前景。

    2. 技术参数


    DCV01系列的主要技术参数如下:
    - 输入电压范围:
    - 5V 输入设备:4.5V 至 5.5V
    - 15V 输入设备:13.5V 至 16.5V
    - 24V 输入设备:21.6V 至 26.4V
    - 输出电流:高达200mA
    - 负载调节:10%至100%负载时不超过±3%
    - 输出电压纹波:最大20mVpp
    - 隔离电压:1500Vrms
    - 隔离连续工作电压:直流60V,交流42.5V
    - 散热特性:
    - RθJA(结到环境热阻):61°C/W
    - RθJC(top)(结到外壳顶部热阻):26°C/W
    - 工作温度范围:-40°C 至 85°C
    - 开关频率:800kHz
    - 同步频率:可通过SYNCIN引脚进行同步

    3. 产品特点和优势


    DCV01系列的显著特点和优势包括:
    - 高隔离度:具备1500Vrms的隔离电压,适用于需要高安全隔离的应用。
    - 多功能保护:内置短路保护、热关断等功能,提高系统的可靠性和稳定性。
    - 高效能:额定功率为1W,工作效率高,适用于小型化、高密度系统。
    - 紧凑设计:提供7-Pin PDIP和SOP封装,适合空间受限的设计。

    4. 应用案例和使用建议


    DCV01系列广泛应用于以下几个方面:
    - 信号路径隔离:适用于通信系统、医疗设备等领域。
    - 地面环路消除:有助于减少电路间的干扰,提升信号传输质量。
    - 工业控制与仪表:适用于工厂自动化和传感器接口等场景。
    使用建议:
    - 在选择输入电压时,需确保所选模块符合应用的输入电压要求。
    - 在布局设计时,需考虑良好的散热措施以保持最佳的工作状态。
    - 连接外部组件时应注意遵循制造商的建议以避免电气损伤。

    5. 兼容性和支持


    DCV01系列模块支持与其他标准组件的同步操作,便于集成于现有系统。制造商提供了详细的技术文档和支持服务,包括在线社区、开发工具等,帮助用户更好地理解和利用该系列产品。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题:启动后没有输出电压。
    - 解决方案:检查输入电压是否在规定的范围内;确认所有连接正确无误。
    - 问题:输出电压不稳定。
    - 解决方案:检查负载情况是否超出限定值;检查电容容量是否符合要求。
    - 问题:散热不良导致过热。
    - 解决方案:改进PCB布局,增加散热片或风扇以提高散热效果。

    7. 总结和推荐


    综上所述,DCV01系列是一款集高性能、多功能于一体的DC/DC转换模块。其独特的设计使其在多种应用场景中表现出色,特别是在信号路径隔离和工业控制领域。推荐给需要高可靠性、高性能DC/DC转换解决方案的用户。
    以上内容是对DCV01系列产品的全面解析,希望能为您的项目选择提供有价值的参考。

DCV011512DP-U参数

参数
开关频率 400KHz
功能 -
最小输入电压 13.5V
最大输出电压 12V
拓扑 -
输出数量 2
同步整流器 -
最大输入电压 16.5V
输出类型 DC,Fixed
最小输出电压 -
长*宽*高 19.7mm*8.3mm*5.3mm
通用封装 SOP
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装,管装
