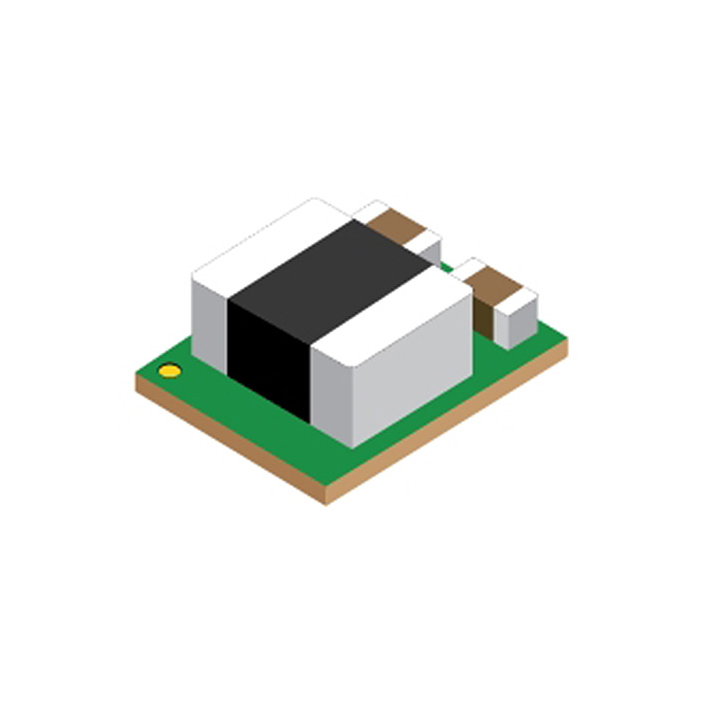

LMZM23601V5SILR

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 750KHz Fixed 1 5V 36V 4V USIP-10 贴片安装,黏合安装 3.8mm*3mm*1.6mm
供应商型号: LMZM23601V5SILR
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 LMZM23601V5SILR

LMZM23601V5SILR概述

    LMZM23601 36-V, 1-A Step-Down DC-DC Nano Module

    产品简介


    LMZM23601是一款专为工业应用设计的高效率纳米模块,它具备宽输入电压范围(4V至36V)和可调节输出电压(2.5V至15V)。其主要应用包括工厂自动化、测试测量设备以及空间受限的应用场景,如LDO替换。此产品采用了MicroSiP封装,尺寸仅为3.8mm x 3mm x 1.6mm,仅需两个外部电容即可实现5V或3.3V的输出设计。

    技术参数


    - 输入电压范围: 4V至36V
    - 输出电流: 最大1A
    - 输出电压选项: 3.3V, 5V, 可调(2.5V至15V)
    - 集成封装: MicroSiP(10引脚),尺寸3.80mm x 3.00mm
    - 解决方案尺寸: 27mm²单面布局
    - 空载供电电流: 30μA
    - 关断电流: 2μA
    - 开关频率: 675kHz至1100kHz(取决于输入电压)
    - 保护特性: 短路保护、热关断保护、过压保护等
    - 环境温度范围: -40°C至125°C

    产品特点和优势


    - 宽输入电压范围: 适应多种电源环境,减少外围电路需求
    - 高效节能: 在轻负载时自动切换到PFM模式,在重负载时保持PWM模式,确保高效率
    - 易于使用: 仅需两个外部电容即可完成设计
    - 紧凑封装: MicroSiP封装体积小巧,适用于空间受限的应用场景
    - 软启动和UVLO功能: 防止开机时的大电流冲击,保护电路稳定运行
    - Power Good指示: 开放式集电极输出,提供可靠的系统状态指示

    应用案例和使用建议


    应用案例:如图所示,LMZM23601被应用于一个24V到5V,1A的DC-DC转换器中。该方案展示了如何利用单面布局实现高效的电源转换。

    使用建议:
    - 电路布局: 尽可能靠近VOUT放置输出滤波电容,以减少寄生电感的影响。
    - 热管理: 使用热垫连接到PCB的接地平面,有助于提高散热效果。
    - 电源输入连接: 确保输入电源通过高品质的旁路电容直接接地,以减少噪声干扰。

    兼容性和支持


    - 兼容性: LMZM23601与市场上主流的微控制器、FPGA及其它低功耗电路兼容良好,可轻松集成到现有系统中。
    - 技术支持: TI公司提供详尽的技术文档和在线社区支持,用户可以随时获取帮助并交流使用经验。

    常见问题与解决方案


    - 问题: 电源无法正常启动
    - 解决方法: 检查输入电压是否在指定范围内,确认EN引脚正确配置。
    - 问题: 输出电压不稳定
    - 解决方法: 检查外部电容的值和焊接质量,确保符合规范。
    - 问题: 发生热关断
    - 解决方法: 检查散热措施是否到位,必要时增大散热片面积或增加风扇辅助散热。

    总结和推荐


    LMZM23601凭借其高效率、宽输入电压范围和紧凑的设计,在众多工业应用场合表现出色。其易于使用的特性使其成为替换传统线性稳压器(LDO)的理想选择。总体而言,强烈推荐此款纳米模块给寻求高性能且低成本电源解决方案的工程师和设计师们。

LMZM23601V5SILR参数

参数
最大输入电压 36V
最大输出电压 5V
输出数量 1
拓扑 -
最小输出电压 -
开关频率 750KHz
功能 -
同步整流器 -
输出类型 Fixed
最小输入电压 4V
长*宽*高 3.8mm*3mm*1.6mm
通用封装 USIP-10
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装
