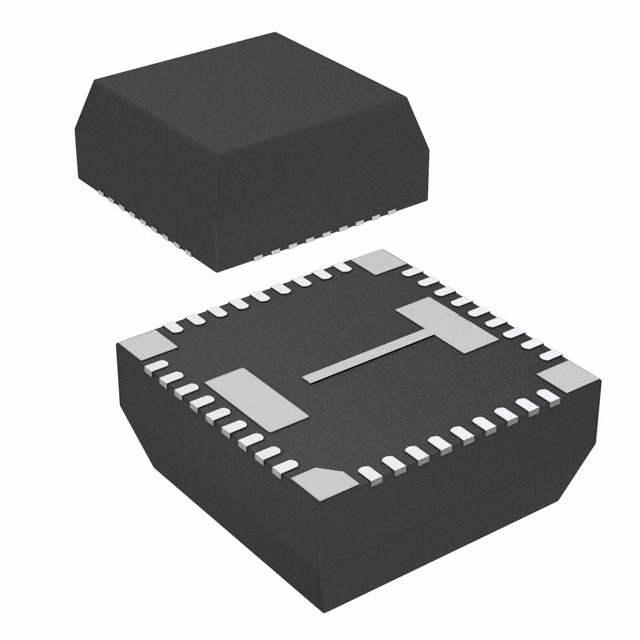

LMZ31710RVQT

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 DCDC转换芯片, 最大输出5.5 V 10A, 最大输入17 V, 可调输出
供应商型号: LMZ31710RVQT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LMZ31710RVQT

LMZ31710RVQT概述

    LMZ31710 10-A Power Module Technical Overview

    1. 产品简介


    LMZ31710 是一款高效的电源模块,采用小型封装设计,适合广泛应用。它是一个集成式电源解决方案,集成了10-A DC/DC转换器、功率MOSFET、屏蔽电感及无源元件,简化了电路设计。该模块适用于宽带通信基础设施、自动化测试和医疗设备、紧凑型PCI/PCI Express/PXI express系统,以及数字信号处理器(DSP)和现场可编程门阵列(FPGA)的点负载应用。

    2. 技术参数


    - 输入电压范围: 2.95 V 至 17 V
    - 输出电压范围: 0.6 V 至 5.5 V
    - 电流容量: 10 A
    - 工作效率: 最高可达95%
    - 工作温度范围: -40°C 至 +85°C
    - 保护特性: 过电流和过温保护,UVLO(欠压锁定),过流选择,电流限制,慢启动
    - 开关频率: 200 kHz 至 1.2 MHz
    - 同步功能: 可同步到外部时钟
    - 封装: 10 mm × 10 mm × 4.3 mm QFN
    - 热阻: 13.3°C/W

    3. 产品特点和优势


    LMZ31710 模块具有以下几个显著特点:
    - 高效率: 高达95%,支持轻载模式以提高效率
    - 宽输出电压调整范围: 输出电压可在0.6 V至5.5 V之间调整
    - 集成屏蔽电感: 减少电磁干扰,符合EN55022 Class B标准
    - 紧凑封装: 仅需三个外部组件,大大节省空间
    - 灵活配置: 可并联操作以提供更高电流,支持电压分割以降低输入电压至2.95 V

    4. 应用案例和使用建议


    LMZ31710 的应用范围广泛,如:
    - 宽带和通讯基础设施: 支持各种通信设备的电源需求
    - 自动化测试和医疗设备: 稳定可靠的电源解决方案
    - 紧凑型PCI/PCI Express/PXI express系统: 满足对尺寸有严格要求的应用场合
    在实际应用中,建议遵循以下几点优化方案:
    - 输入电容选择: 推荐使用至少44 µF的陶瓷电容,以及100 µF的固态电容以保证稳定运行
    - 散热处理: 确保良好的散热设计,利用模块的低热阻特性(13.3°C/W)

    5. 兼容性和支持


    LMZ31710 与其前代产品如LMZ31707和LMZ31704针脚兼容,简化了设计迁移过程。此外,TI提供了丰富的技术支持,包括WEBENCH® Power Designer工具,用于定制设计。该工具能帮助工程师快速生成并验证设计方案。

    6. 常见问题与解决方案


    根据技术手册中的指导,针对用户可能遇到的问题提供以下解决方案:
    - 问题一: 输出电压不稳定
    - 解决办法: 检查输出电容值和位置是否正确,确保电容的耐压值和电容值满足设计要求。
    - 问题二: 过热问题
    - 解决办法: 确认散热设计良好,检查是否有足够的散热措施,如使用散热片或者增加风冷装置。

    7. 总结和推荐


    综上所述,LMZ31710是一款高性能、多功能且易于使用的电源模块。其集成度高,可靠性强,适用于多种应用场景。对于需要高效率、紧凑设计和强大电源管理能力的应用项目,推荐使用LMZ31710。通过结合TI的开发工具和支持服务,可以进一步提升设计质量和系统稳定性。

LMZ31710RVQT参数

参数
最小输入电压 2.95V
输出类型 Adjustable
最大输入电压 17V
最大输出电压 600mV~5.5V
拓扑 -
功能 -
开关频率 200KHz~1.2MHz
同步整流器 -
输出数量 1
最小输出电压 600mV
长*宽*高 10.2mm*10.2mm*4.4mm
通用封装 B3QFN
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装
