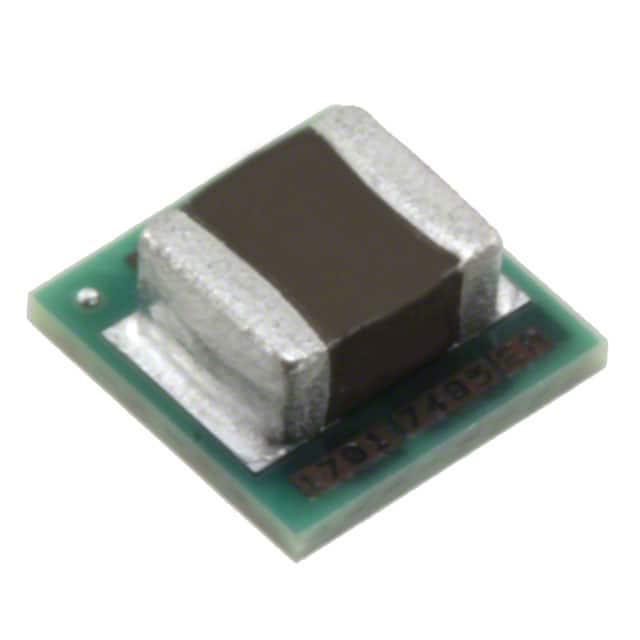

LMZ20501SILT

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 降压转换芯片, 最大输出, 最大输入5.5 V, 可调输出
供应商型号: LMZ20501SILT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LMZ20501SILT

LMZ20501SILT概述


    产品简介


    LMZ20501纳米模块
    LMZ20501是一款易于使用的同步降压直流-直流转换器,能够从高达5.5V的输入电压驱动高达1A的负载电流。其卓越的效率和输出精度适用于空间受限的应用场合。该器件采用创新封装技术,集成了电感器,体积仅为3.5mm×3.5mm×1.75mm,从而节省了板级空间并消除了选型电感器的时间和成本。
    主要功能和应用领域
    - 集成电感器:简化设计,减少外部组件。
    - 可调输出电压范围:0.8V至3.6V,适用于多种应用。
    - 精准反馈控制:反馈容差精度±1%。
    - 低功耗模式:启动时的最低功耗为2.4μA。
    - 固定频率PWM:3MHz固定开关频率。
    - 宽温度范围:工作温度范围为-40°C到125°C。
    - 电源良好标志功能:通过外部电阻连接逻辑供电,用于指示电源状态。

    技术参数


    绝对最大额定值
    - 输入电压(VIN)到接地(GND):-0.2V 到 +6V
    - 输出电压(VOUT)到接地(GND):-0.2V 到 VIN+0.2V
    - 焊接峰值回流温度(Pb):240°C
    - 焊接峰值回流温度(No-Pb):260°C
    - 存储温度范围:-65°C 到 +150°C
    推荐操作条件
    - 输入电压:2.7V 至 5.5V
    - 输出电压编程范围:0.8V 至 3.6V
    - 负载电流:0A 至 1A
    - 功率良好标志电流:0mA 至 4mA
    - 结温:-40°C 至 +125°C
    热性能指标
    - 结点到环境热阻(RθJA):42.6°C/W
    - 结点到外壳(顶部)热阻(RθJC[top]):20.8°C/W
    - 结点到电路板热阻(RθJB):9.4°C/W
    - 结点到顶部特征参数(ψJT):1.5°C/W
    - 结点到电路板特征参数(ψJB):9.3°C/W
    电气特性
    - 反馈电压(VFB):0.594V 至 0.606V
    - PWM模式下的静态电流(IQPWM):490µA 至 620µA
    - 关断静态电流(IQoff):0.7µA 至 2.4µA
    - 内部振荡器频率(Fosc):2.5MHz 至 3.2MHz

    产品特点和优势


    - 紧凑的尺寸:体积小,适合空间受限的应用。
    - 高效率:在满载条件下效率高达94%。
    - 宽工作温度范围:适应极端温度环境。
    - 简易的电源设计工具:使用TI的WEBENCH®设计工具简化设计过程。
    - 多功能模式选择:支持强制PWM和自动模式切换,确保在不同负载条件下的最佳性能。

    应用案例和使用建议


    应用案例
    - 点负载调节:用于需要高精度电压调节的应用。
    - 空间受限应用:如便携式设备、移动设备和嵌入式系统。
    使用建议
    - 在设计时注意散热问题,合理布局以降低热阻。
    - 选择合适的输入和输出电容器,以保证稳定的性能。
    - 在大电流条件下,确保有足够的散热措施。

    兼容性和支持


    兼容性
    - WEBENCH设计工具:提供外部组件计算、电气仿真和热管理功能。
    - TI社区资源:提供技术支持、文档更新和其他用户经验分享。

    常见问题与解决方案


    常见问题及解决方案
    - Q:如何正确设置输出电压?
    - A: 参考应用指南中的说明,使用反馈分压器来调整输出电压。
    - Q:遇到过热问题怎么办?
    - A: 适当增加散热片面积,确保良好的热流通路径。
    - Q:如何避免输出电压纹波过大?
    - A: 使用合适的输出电容器,并遵循推荐的布局指南。

    总结和推荐


    综合评估
    - 优点:
    - 高集成度和小巧尺寸,便于空间受限的设计。
    - 宽泛的工作温度范围和高效率,适应各种恶劣环境。
    - 强大的设计工具和社区支持,方便用户进行开发。

    - 推荐使用:
    - 强烈推荐用于需要高效能、空间紧凑且温度范围广的应用场合,例如工业自动化、通信设备和消费电子产品。
    综上所述,LMZ20501是一个在性能、可靠性方面表现出色的产品,非常适合需要高精度和紧凑设计的应用。

LMZ20501SILT参数

参数
拓扑 -
最大输入电压 5.5V
开关频率 3MHz
输出数量 1
输出类型 Adjustable
最大输出电压 800mV~3.6V
最小输出电压 800mV
功能 -
同步整流器 -
最小输入电压 2.7V
长*宽*高 3.5mm*3.5mm*1.8mm
通用封装 USIP-8
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装
