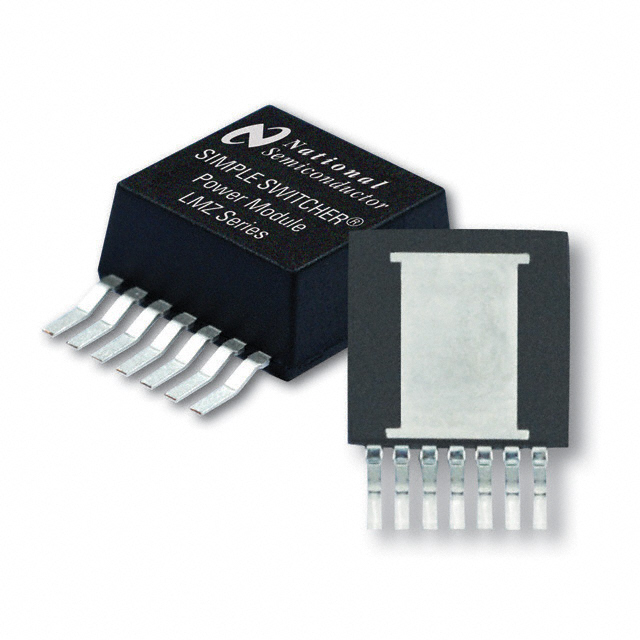

LMZ14201TZ-ADJ/NOPB

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 降压转换芯片, 最大输出6 V 1A, 最大输入42 V, 可调输出
供应商型号: LMZ14201TZ-ADJ/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LMZ14201TZ-ADJ/NOPB

LMZ14201TZ-ADJ/NOPB概述

    LMZ14201 SIMPLE SWITCHER® 技术手册解析

    1. 产品简介


    产品类型:
    LMZ14201是一款6V到42V输入电压范围的单通道DC-DC降压模块,最高可提供1A输出电流。该模块属于SIMPLE SWITCHER®系列,适合于点对点转换(如12V和24V输入电压)的应用场合,例如工业自动化、通信系统和时间关键项目。
    主要功能:
    - 集成屏蔽电感器。
    - 可调软启动功能,允许灵活的启动顺序。
    - 精密使能控制。
    - 高效且快速瞬态响应。
    - 单片封装设计,便于焊接和制造。
    应用领域:
    - 电力分配和电源管理系统。
    - FPGA和ASIC的电源供应。
    - 工业和电信设备。

    2. 技术参数


    - 输入电压范围: 6V至42V。
    - 输出电压范围: 0.8V至6V。
    - 最大输出电流: 1A。
    - 最大总输出功率: 6W。
    - 开关频率: 最高可达1MHz。
    - 效率: 高达90%(见图)。
    - 工作温度范围: -40°C 至 125°C。
    - 保护特性: 热关断、输入欠压锁定、输出过压保护、短路保护、输出电流限制。

    3. 产品特点和优势


    - 集成度高: 集成了电感器和必要的补偿网络,减少了外部组件的需求。
    - 高效率: 达到高达90%的效率,有效减少热耗散。
    - 宽输入电压范围: 适应各种应用场景下的不同输入电压。
    - 良好的负载和线路调节能力: 确保输出稳定,不受负载变化的影响。
    - 可靠性高: 具备多种保护机制,增强了系统的鲁棒性。

    4. 应用案例和使用建议


    应用案例:
    LMZ14201适用于多种需要高性能电源模块的应用,比如工业控制系统、通讯设备等。它能够处理点对点的电压转换需求,确保系统稳定运行。
    使用建议:
    - 设计时要特别注意散热管理,尤其是在高输出电流情况下。
    - 选择合适的输入电容和输出电容以保证稳定的输出电压。
    - 在布线时尽量缩短走线长度,以减少寄生电感和电容效应。

    5. 兼容性和支持


    - 兼容性: LMZ14201与TI提供的其他元件具有很好的兼容性,可以方便地融入不同的电路设计。
    - 技术支持: TI提供了WEBENCH® Power Designer工具来辅助设计,并提供详尽的技术文档和支持服务。

    6. 常见问题与解决方案


    - 问题: 输出电压不稳定。
    - 解决方法: 检查外部电容是否正确连接,以及电容值是否符合要求。

    - 问题: 设备过热。
    - 解决方法: 改善散热设计,增加散热面积或使用更高导热率的材料。

    7. 总结和推荐


    总结:
    LMZ14201是一款高效、可靠的电源转换模块,非常适合应用于需要稳定输出电压的工业和通信系统。它不仅具备强大的保护功能,还拥有良好的热管理能力,保证了长期可靠的工作。
    推荐:
    强烈推荐使用LMZ14201进行点对点电源转换的设计。它的高效率和优良的保护特性使其成为同类产品的优秀选择。

LMZ14201TZ-ADJ/NOPB参数

参数
开关频率 1MHz
输出类型 Adjustable
最大输入电压 42V
输出数量 1
拓扑 -
最小输出电压 800mV
功能 -
最小输入电压 6V
最大输出电压 800mV~6V
同步整流器 -
长*宽*高 10.2mm*9.9mm*4.6mm
通用封装 TO-PMOD-7
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装
