首页  >  产品百科  >  DCP010515BP-U

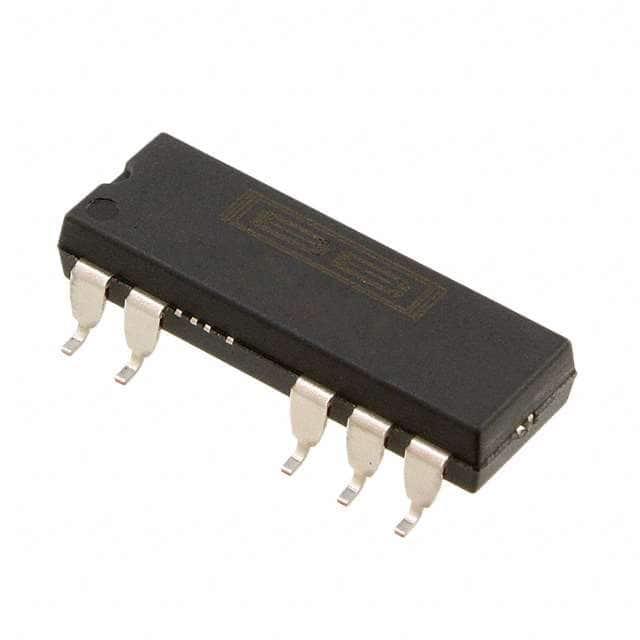

DCP010515BP-U

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 400KHz DC,Fixed 1 15V 5.5V 4.5V SOP 贴片安装 19.7mm*8.3mm*5.3mm
供应商型号: DCP010515BP-U
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 DCP010515BP-U

DCP010515BP-U概述

    DCP01B系列1W、隔离、非调节DC/DC转换器模块

    产品简介


    DCP01B系列是德州仪器(Texas Instruments)生产的1W功率输出的隔离型非调节DC/DC转换器模块。这些模块设计用于信号路径隔离、接地环消除、数据采集、工业控制及测试设备等多种应用场合。每个模块仅需极少数外部组件即可运行,并内置设备保护功能,同时还提供额外功能如输出禁用和切换频率同步等。

    技术参数


    以下是DCP01B系列的主要技术规格:
    - 输入电压范围:
    - 5V输入:4.5V至5.5V
    - 15V输入:13.5V至16.5V
    - 24V输入:21.6V至26.4V
    - 输出电压:
    - 单输出:4.75V至5.25V
    - 双输出:±11.4V至±12.6V
    - 最大输出电流:
    - 5V输入:200mA
    - 15V输入:83mA至153mA
    - 24V输入:200mA
    - 负载调节率:
    - 10%到100%负载时,负载调节率在1%至15%之间
    - 输出纹波电压:
    - 输出电容为1μF,负载电流为50%时,输出纹波电压≤20mV
    - 隔离电压:
    - 连续隔离电压:60VDC或42.5VAC
    - 1秒耐受闪电压:1kVrms
    - 热关断温度:
    - 晶体管温度达到150℃时自动关断
    - 启动时间:
    - 约2μs
    - 电磁兼容性:
    - 符合EN55022 Class B标准

    产品特点和优势


    DCP01B系列具有以下独特的功能和优势:
    - 高可靠性:具备1秒钟内1kV的隔离能力,适用于各种恶劣环境。
    - 信号隔离:适用于信号路径隔离和数据采集,保证系统信号的纯净性。
    - EMC性能优越:符合EN55022 Class B标准,可以有效减少电磁干扰。
    - 小尺寸:集成度高,体积小巧,适合空间有限的应用场合。
    - 易于集成:需要的外部组件少,便于快速集成到现有电路中。
    - 安全认证:通过UL1950认证,确保在工业环境中的安全性。

    应用案例和使用建议


    DCP01B系列适用于多种应用场合,例如:
    - 信号路径隔离:在电信和工业控制设备中实现信号隔离,避免噪声干扰。
    - 地面环路消除:在传感器网络中消除地面回路引起的误差。
    - 数据采集系统:如温度、压力和位置传感器的数据采集系统。
    使用建议:
    - 电源选择:根据具体的应用需求选择合适的输入电压,以满足功率和效率要求。
    - 散热设计:由于转换器工作时会发热,因此需要合理的散热设计,如增加散热片或风扇。
    - 纹波抑制:选择合适容量的输出电容,以有效抑制输出电压纹波,提高系统稳定性。

    兼容性和支持


    DCP01B系列提供了多个封装选项,包括7引脚PDIP和7引脚SOP封装,方便不同需求的设计者选用。同时,德州仪器还提供了一系列的支持资源,如文档、工具和软件支持,帮助客户快速上手和解决问题。

    常见问题与解决方案


    - Q: 输出电压不稳
    A: 首先检查输入电压是否稳定,然后调整输出电容值或增大其容量。
    - Q: 发热严重
    A: 检查电路板上的散热设计,确认是否有足够的散热措施,如增加散热片或使用大功率风扇。
    - Q: 启动时间过长
    A: 可能是输入电压不稳定或负载过大造成的。适当降低负载,或者提高输入电压稳定性。

    总结和推荐


    DCP01B系列以其高效、可靠的性能和广泛的适用性,成为了众多工业控制和数据采集系统的理想选择。无论是用于信号隔离、地面环路消除还是数据采集,DCP01B都能提供出色的性能。因此,强烈推荐使用该系列产品,以满足您在各类应用场景中的需求。

DCP010515BP-U参数

参数
最小输出电压 -
输出数量 1
最大输出电压 15V
开关频率 400KHz
功能 -
同步整流器 -
最小输入电压 4.5V
输出类型 DC,Fixed
最大输入电压 5.5V
拓扑 -
长*宽*高 19.7mm*8.3mm*5.3mm
通用封装 SOP
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装,管装

DCP010515BP-U厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DCP010515BP-U数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS DCP010515BP-U DCP010515BP-U数据手册

DCP010515BP-U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 89.1962
2000+ ¥ 86.9285
3000+ ¥ 84.6608
库存: 13000
起订量: 1000 增量: 25
交货地:
最小起订量为:1000
合计: ¥ 89196.2
