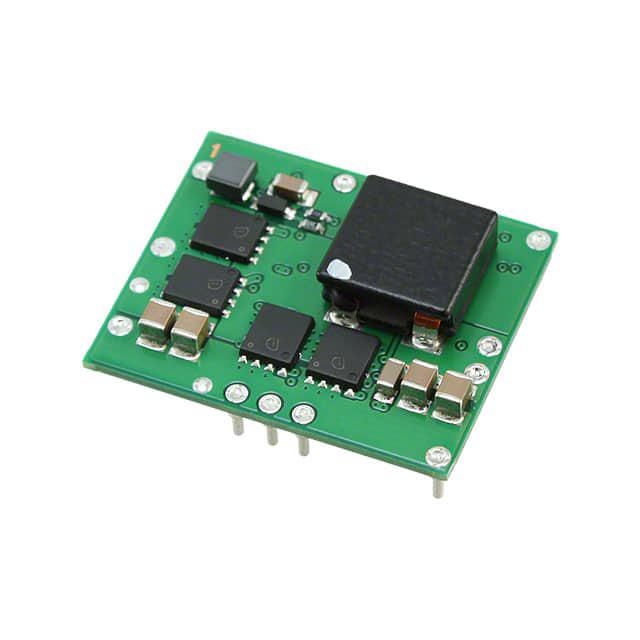

PTH05030WAD

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 300KHz Adjustable,DC 1 800mV~3.6V 800mV 5.5V 4.5V DIP 通孔安装 34.8mm*28.4mm*8.9mm
供应商型号: PTH05030WAD
供应商: 国内现货
标准整包数: 100
TEXAS INSTRUMENTS DC-DC稳压器 PTH05030WAD

PTH05030WAD概述

    PTH05030W 非隔离型宽输出调整电源模块

    产品简介


    PTH05030W 是德州仪器(Texas Instruments)推出的一款非隔离型宽输出调整电源模块。它能够提供高达30A的输出电流,输入电压为5V,输出电压可在0.8V至3.6V之间灵活调节。该产品广泛应用于高密度多处理器系统,如混合信号应用中的高速数字信号处理器(DSP)、微处理器及专用集成电路(ASIC)等。PTH05030W具有紧凑的设计(仅占用1.64平方英寸的PCB面积),同时保持较高的效率(最高可达94%),使其成为一种高性能且成本效益高的解决方案。

    技术参数


    - 输出电流:高达30A(在60℃下,200 LFM空气流通时)
    - 输入电压范围:4.5V至5.5V
    - 稳定点电压容差:±2%
    - 温度变化率:±0.5%/°C
    - 线路调整率:±10mV
    - 负载调整率:±12mV
    - 总输出变化:±3%
    - 效率:高达94%(具体值随输出电压而变化)
    - 输出纹波(峰峰值):40mVpp(带宽20MHz)
    - 过流阈值:47A(复位后自动恢复)
    - 暂态响应时间:70μs
    - 最大纹波:100mV
    - 电压调整(上调/下调):±5%
    - 环境温度范围:-40°C至+85°C
    - 封装重量:10克

    产品特点和优势


    PTH05030W 具备多项独特的功能和优势,使其在复杂的应用环境中脱颖而出:
    1. 高电流密度:该模块在仅为1.64平方英寸的面积内实现了高达30A的输出电流,适用于高密度电路板设计。
    2. 宽输出电压调整范围:输出电压可调范围为0.8V至3.6V,满足不同应用需求。
    3. 高效能:最高效率达94%,显著降低了能量损耗,提升了系统的整体效能。
    4. 多种保护机制:具备过流保护、过温保护等功能,确保系统安全稳定运行。
    5. 自动跟踪:通过Auto-Track™ 功能简化电源启动和关机时的电压顺序控制。
    6. 兼容性强:与Point-of-Load Alliance (POLA)标准兼容,便于集成到各种系统中。

    应用案例和使用建议


    PTH05030W 可广泛应用于各种需要高密度多处理器系统和混合信号应用的场合,例如电信基础设施、网络设备、服务器和工业自动化等领域。在实际应用中,建议按照以下步骤进行操作:
    1. 连接输入电容器:必须使用一个1500µF的电容器以确保良好的稳定性。
    2. 选择合适的外部输出电容器:对于大多数应用,推荐使用计算机级铝电解电容器;对于低于0°C的操作环境,建议使用钽电容器。
    3. 调节输出电压:通过调整Rset电阻来设置所需的输出电压,需注意Rset的容差和温度稳定性。
    4. 管理瞬态负载:若应用要求更高的瞬态性能,可增加更多的陶瓷电容器以改善暂态响应。

    兼容性和支持


    PTH05030W 与点负载联盟(POLA)标准兼容,这意味着它可以轻松集成到现有的系统中。德州仪器提供了全面的技术支持和详尽的应用指南,帮助客户更好地理解和使用该产品。此外,还提供了广泛的容错和可靠性测试报告,确保用户能够在各种严苛环境下放心使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查Rset电阻的容差和温度稳定性,确保符合要求。 |
    | 系统在启动时无法正常工作 | 检查输入电压和电容器的连接是否正确。 |
    | 输出电流过大导致模块损坏 | 确保系统具有有效的过流保护机制。 |
    | 纹波过大影响系统性能 | 调整外部输出电容器的值和类型,或者增加更多的电容器以降低纹波。 |

    总结和推荐


    PTH05030W 是一款功能强大且高效的非隔离型电源模块,特别适合于高密度多处理器系统的应用。其高电流密度、宽输出电压调整范围、高效率和多重保护机制使其在市场上具有很强的竞争力。通过遵循本文档中的使用建议和最佳实践,用户可以最大限度地发挥该模块的性能。因此,强烈推荐使用PTH05030W 来满足您的高电流、高密度电源需求。

PTH05030WAD参数

参数
输出类型 Adjustable,DC
最小输出电压 800mV
功能 -
最大输入电压 5.5V
输出数量 1
开关频率 300KHz
最大输出电压 800mV~3.6V
拓扑 -
最小输入电压 4.5V
同步整流器 -
长*宽*高 34.8mm*28.4mm*8.9mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

PTH05030WAD厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PTH05030WAD数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS PTH05030WAD PTH05030WAD数据手册

PTH05030WAD封装设计

查看详情并下载
Symbol
Footprint
3D Model
