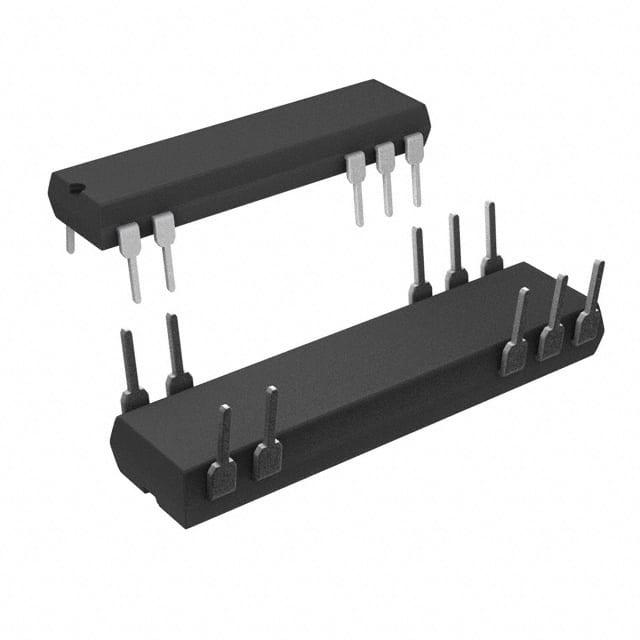

DCR010505P

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 DCDC电源模块, 200mA
供应商型号: DCR010505P
供应商: 云汉优选
标准整包数: 1
TEXAS INSTRUMENTS DC-DC稳压器 DCR010505P

DCR010505P概述


    产品简介


    DCR01系列隔离式DC-DC转换模块
    DCR01系列是德州仪器(Texas Instruments)生产的高效率输入隔离输出调节的DC-DC转换模块。其主要特点在于1000-Vrms的隔离电压、53 W/in³(3.3 W/cm³)的功率密度、同步功能及宽泛的输入电压范围(5V、12V和24V)。该系列模块适用于多种应用场景,包括点对用电源转换、数字接口电源供应以及接地回路消除等。

    技术参数


    - 输入电压范围: 5V、12V、24V
    - 输出电压: 3.3V、5V
    - 输出电流: 最高达390mA
    - 效率: 高达97%
    - 隔离度: 1000-Vrms操作隔离
    - 开关频率: 400kHz
    - 保护特性: 短路保护、热保护
    - 噪声: 输出电压纹波低至1.4mVp-p
    - 功耗: 低静态电流
    - 适用温度范围: -40°C到85°C

    产品特点和优势


    DCR01系列的优势在于其紧凑的设计、卓越的效率和广泛的输入电压适应能力。其关键优势包括:
    - 高隔离度: 满足安全要求,确保信号隔离。
    - 高效能: 高转换效率,减少能量损耗。
    - 广泛适应: 可以适应不同输入电压和负载条件。
    - 内置保护: 内置短路和过热保护机制,提高系统的可靠性。

    应用案例和使用建议


    DCR01系列的典型应用场景包括点对用电源转换、数字接口电源和消除接地回路。例如,在点对用电源转换中,可以将多个DCR01模块串联或并联以提供更高功率输出。建议在使用过程中注意散热设计,确保模块在额定温度范围内运行。

    兼容性和支持


    DCR01系列兼容常见的电路板设计,可以方便地与现有系统集成。德州仪器提供了详尽的技术文档和支持服务,包括设计指南和故障排除工具,确保用户能够充分利用其性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机无输出 | 检查输入电压是否正常 |
    | 效率低于预期 | 重新评估负载条件,检查散热设计 |
    | 过温保护 | 改善散热设计,降低负载条件 |

    总结和推荐


    DCR01系列模块以其高效率、出色的隔离性能和广泛的应用范围,成为需要高可靠性的工业和消费类电子产品中的理想选择。对于需要隔离电源转换的应用场合,推荐选用DCR01系列模块。然而,考虑到其对散热设计的要求,用户应在设计过程中特别注意散热管理。此外,丰富的技术支持和文档资源使得该模块在实际应用中更加易于上手。

DCR010505P参数

参数
输出数量 1
功能 -
最大输出电压 5V
同步整流器 -
最小输入电压 4.5V
最大输入电压 5.5V
拓扑 -
输出类型 Fixed
最小输出电压 -
开关频率 400KHz
长*宽*高 22.9mm*7.1mm*5.3mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

DCR010505P厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

DCR010505P数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS DCR010505P DCR010505P数据手册

DCR010505P封装设计

查看详情并下载
Symbol
Footprint
3D Model
